Dell XPS L502x拆机步骤是怎样的？

1. 风险自负： 拆机有损坏设备的风险,请务必谨慎操作。
2. 失去保修： 拆机会导致您的笔记本立即失去官方保修资格。
3. 静电防护： 人体静电可能精密电子元件造成永久性损坏，请务必在拆机前触摸金属物体以释放静电,并佩戴防静电手环。
4. 断电断连接： 在开始任何操作前，请务必完全关闭电脑，拔掉所有外接电源适配器，并移除电池。

第一步：准备工作

1. 工具：

   • 螺丝刀套装： 您需要一套包含十字螺丝刀（PH0, PH1, PH2）、T5/T6六角梅花螺丝刀和塑料撬棒的工具，XPS L502X 使用多种尺寸的小螺丝。
   • 防静电手环： 强烈推荐。
   • 塑料撬棒/卡片： 用于分离塑料卡扣,避免划伤外壳。
   • 容器： 用于分类存放拆下的不同尺寸和长度的螺丝，这一点非常重要，因为长短螺丝位置不同,装错可能导致外壳无法合拢或损坏内部部件。

2. 环境：

   • 找一个光线充足、干净整洁的平面工作台。
   • 准备好垫布或软垫,防止刮伤笔记本外壳。

第二步：移除外部部件和后盖

1. 移除电池：

   • 将笔记本翻到背面。
   • 您会看到电池的固定区域，通常有1-2颗螺丝固定,拧下这些螺丝。
   • 电池通常通过一根排线与主板连接，轻轻断开排线连接器（小心地向上拔起卡扣）,然后就可以将电池取出。

2. 移除光驱 (如果存在)：


   （图片来源网络，侵删）
   • 光驱通常由一颗螺丝固定,拧下这颗螺丝。
   • 将光驱稍微向外拉出一点，然后向下滑动，使其脱离轨道,然后完全取出。

3. 移除内存条和无线网卡：

   • 在内存条和无线网卡的区域，通常有1-2颗小螺丝固定一个盖板，拧下螺丝,取下盖板。
   • 内存条： 两边都有卡扣，向外掰开，内存条会自动弹起,然后斜向上取出。
   • 无线网卡： 先断开天线（有两根细线，像小天线一样，轻轻拔下），然后拧下固定螺丝,再以约45度角拔出无线网卡。

4. 拆下后盖：

   • 这是最关键的一步，XPS L502X 的后盖通过大量的塑料卡扣固定,并且周围一圈全是螺丝。
   • 拧下所有可见的螺丝，请务必分门别类地存放它们,因为它们长度和用途各不相同。
   • 拧下所有螺丝后，使用塑料撬棒，从后盖的缝隙（通常是散热口或标签附近）开始，小心地撬开卡扣。动作要轻柔，力度要均匀,避免用力过猛导致卡扣断裂。
   • 沿着边缘一圈一圈地撬,直到所有卡扣都分离。
   • 完全分离后，小心地取下后盖，注意后盖可能与内部排线有连接，但通常 XPS L502X 的后盖是独立的,直接取下即可。

第三步：内部核心部件的拆卸

现在您已经可以看到笔记本的内部结构了，主要部件包括：散热模组、主板、硬盘、键盘等。

1. 移除散热模组：

   • 散热模组通常由几颗螺丝固定，并且可能连接到CPU/GPU的散热膏上。
   • 记录螺丝位置： 散热螺丝的长度和拧紧顺序很重要，有些是长螺丝固定散热片，有些是短螺丝固定风扇,请务必记录好。
   • 拧下所有固定螺丝。
   • 小心地将散热模组垂直向上提起，如果很紧，可以稍微左右晃动一下，但切勿强行拉扯，以免损坏CPU/GPU针脚。
   • 取下后，如果需要更换硅脂，请用无水酒精和清洁纸/棉签彻底清洁CPU和GPU核心上的旧硅脂。

2. 移除硬盘：

   • 硬盘通常被一个金属支架固定,拧下固定支架的螺丝。
   • 拧下硬盘两侧的固定螺丝,然后可以将硬盘连同支架一起取出。
   • 断开硬盘与主板的SATA数据线和电源线（如果是传统机械硬盘）。

3. 移除键盘和掌托：

   • 这是比较复杂的步骤,需要非常小心。
   • 键盘：
     • 首先需要取下C面（键盘面）的所有螺丝,有些螺丝可能隐藏在脚垫标签下方或转轴附近。
     • 使用塑料撬棒，从键盘的缝隙处开始,小心地撬开键盘与掌托的卡扣。
     • 键盘通过一根扁平的排线连接到主板，找到连接器，小心地向上拨开卡扣,然后取出排线。
     • 完全取下键盘。

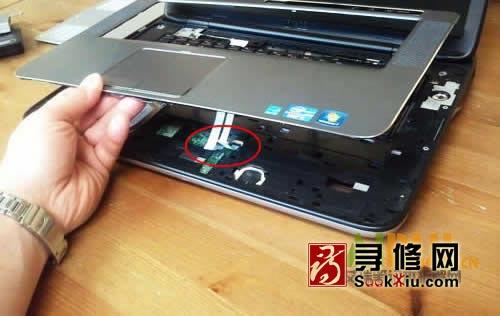

   • 掌托/触摸板：
     • 键盘取下后，就可以看到掌托的固定螺丝,拧下它们。
     • 同样，掌托也通过排线连接到主板（触摸板功能）,断开连接器。
     • 小心地将整个掌托/触摸板组件取下。

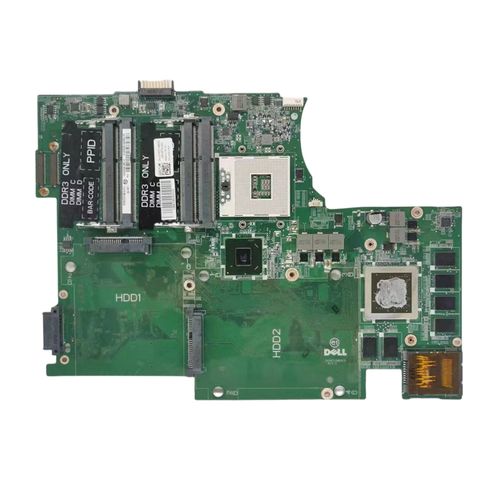

4. 移除主板：

   • 当所有外部部件（散热、硬盘、键盘、掌托）都移除后，主板就“孤立”了。
   • 拧下固定主板的螺丝。
   • 断开所有连接到主板的排线，包括电源开关、状态指示灯、USB接口等，这些排线非常脆弱,请务必小心操作。
   • 将主板从机箱中完整地取出。

第四步：组装与还原

组装过程与拆卸过程完全相反,请务必按照相反的顺序进行。

1. 清洁与检查： 在安装新部件前,用压缩空气吹净机箱内的灰尘。
2. 主板归位： 将主板小心放回原位,拧紧所有螺丝。
3. 连接排线： 重新连接所有排线,确保插头完全插入并锁好卡扣。
4. 安装掌托和键盘： 先安装掌托，再安装键盘，连接好各自的排线，然后合上卡扣,拧紧螺丝。
5. 安装硬盘和散热模组：
   • 将硬盘装回支架并固定。
   • 在CPU和GPU核心上涂抹新的、高质量的硅脂（如果更换了散热器）。
   • 将散热模组对准CPU/GPU位置，垂直、平稳地按下,确保散热底座完全接触芯片。
   • 按照之前记录的顺序和规格，分步拧紧散热螺丝，通常需要交叉顺序拧紧，以确保压力均匀,最后拧紧风扇螺丝。
6. 安装后盖： 对准位置，轻轻按压后盖，让所有卡扣“咔哒”一声归位。
7. 安装外部部件： 重新装上光驱、内存条、无线网卡和电池。
8. 最终测试： 在完全合上所有外壳之前，可以先连接电源适配器，开机测试一下，确保所有功能正常（屏幕、键盘、触摸板、Wi-Fi等），如果一切正常,再最后合上外壳。

祝您拆机顺利！如果在过程中遇到任何困难，建议在网上搜索该型号的拆机视频,视觉化的指导会非常有帮助。
