重要提示与准备工作
-
安全第一：
（图片来源网络，侵删）- 断开所有电源：拔掉电源适配器（USFF 通常使用外置电源砖）。
- 静电防护：人体静电可能损坏内部精密电子元件，请在接触主板前，触摸一下金属机箱或佩戴防静电手环。
- 工作环境：选择一个光线充足、平坦、干净的工作台面。
-
准备工具：
- 小型十字螺丝刀：这是最主要的工具，USFF 内部多使用小尺寸螺丝。
- 塑料撬棒或卡片：用于撬开塑料卡扣，避免划伤外壳。
- 防静电手套（可选）：提供更好的保护和抓握力。
第一步：外部设备移除与机箱准备
- 移除所有连接线：拔掉显示器、USB 设备、网线、电源线等所有外接线和线缆。
- 放置机箱：将机箱倒置，底部朝上，这样可以方便地从底部和侧面进行操作，避免在拆解过程中划伤桌面，建议在机箱下方垫一块软布或防滑垫。
- 移除底盖：
- USFF 机箱的底盖通常是塑料的，通过多个塑料卡扣固定。
- 使用塑料撬棒,从底盖边缘的缝隙处轻轻插入，小心地撬开卡扣，通常从角落开始，然后沿着边缘逐步移动。
- 注意：底盖和机身之间可能还连接着几根非常短的排线（如状态灯、无线开关等），在完全分离前要小心处理，不要强行拉扯。
第二步：移除主要组件（内部拆解）
现在机箱已经打开,你可以看到内部紧凑的布局，按照从外到内、从简单到复杂的顺序进行拆解。
移除内存条
- 内存条通常位于机箱的顶部,两侧有金属卡扣。
- 用力向外掰开两侧的卡扣,内存条会自动弹起一个角度。
- 然后抓住内存条的两端,垂直向上拔出即可。
移除无线网卡（如有）
- 无线网卡通常是一块小型的 PCIe 卡，位于内存条下方或主板边缘，并连接有两根天线。
- 先拔天线：轻轻拔下连接在网卡上的两根细小天线（通常有黑白两色）。
- 再拆网卡：拧下固定网卡的小螺丝，然后将网卡以约 45 度角拔出插槽。
移除 M.2 固态硬盘或 2.5英寸硬盘
9010 USFF 的硬盘安装方式取决于具体配置：
- M.2 SSD：如果使用 M.2 SSD，它会插在主板的专用插槽上，通常被一个小的金属盖或塑料片覆盖，拧下螺丝，直接拔出即可。
- 5英寸硬盘/SSD：
- 硬盘通常被一个金属硬盘笼固定住。
- 找到连接硬盘的数据线和电源线（SATA 线），并拔掉。
- 拧下固定硬盘笼的螺丝,将整个硬盘笼从主板上取下。
- 从硬盘笼中拧下硬盘,或者有些设计可以直接滑动取出。
移除 CPU 散热器
- 注意：这一步需要更换硅脂或清理散热器时才进行，如果只是简单升级，可以跳过。
- 先拔风扇：散热器由一个风扇和一个金属散热片组成，通常风扇通过 4 针接口连接到主板，直接拔掉。
- 再拆散热器：拧下固定散热器与 CPU 的 4 个螺丝。拧螺丝的顺序很重要，建议采用对角线顺序，即先拧对角线上的一颗，再拧另一对角线上的一颗，如此反复，确保压力均匀，这样可以避免主板因受力不均而弯曲。
- 小心地将散热器垂直向上取下,注意散热器底部可能与 CPU 紧密粘合，可以稍微左右晃动一下再拔。

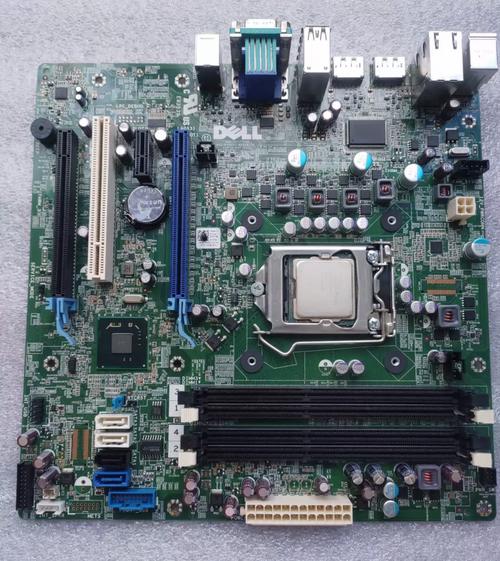

移除主板
这是最复杂的一步,因为主板与机箱的连接较多。
（图片来源网络，侵删）
- 断开所有连接：确保你已经移除了内存、硬盘、无线网卡等所有组件，检查并断开所有连接到主板的排线，例如前面板的 USB、音频、电源开关、状态指示灯等。
- 移除所有固定螺丝：主板通过多个螺丝固定在机箱底盘上，仔细找到并拧下所有这些螺丝，有些螺丝可能藏在标签或标签下方。
- 取下主板：所有螺丝拧下后，主板就可以被轻松地从机箱中取出了，注意主板边缘可能会有卡扣，轻轻晃动一下即可分离。
第三步：重新组装
组装过程与拆解过程完全相反,请遵循以下要点：
- 安装主板：将主板对准机箱的定位孔，轻轻放回，然后拧上所有固定螺丝，确保主板平稳。
- 安装 CPU 散热器（如果拆卸过）：
- 在 CPU 表面涂抹新的导热硅脂（薄薄一层即可）。
- 将散热器对准 CPU 插槽，以对角线顺序拧紧固定螺丝。
- 将风扇的电源线重新插回主板。
- 安装硬盘/SSD：按照拆卸的逆序，将硬盘或 M.2 SSD 安装到位并连接好数据线和电源线。
- 安装无线网卡：将网卡插入插槽，拧上螺丝，然后重新连接天线。
- 安装内存条：将内存条对准插槽的缺口，垂直向下用力按压，直到两侧卡扣自动扣住。
- 连接所有排线：这是最容易出错的一步，仔细对照主板上的标识，将前面板的 USB、音频、电源开关等排线正确插入，通常主板上有清晰的
F_PANEL、USB、AUDIO等字样标识。 - 合上底盖：将机箱底部对齐，确保所有卡扣都正确扣合，可以轻轻按压四周，听到“咔哒”声表示已安装到位。
常见问题与注意事项
- 无法开机：检查所有内存条是否插紧，电源线是否连接牢固，排线是否插对。
- USB 端口不工作：检查前面板 USB 排线是否插反或松动。
- CPU 过热：如果重新安装了散热器，确保硅脂涂抹均匀，散热器螺丝拧紧力度一致。
- 螺丝和零件管理：拆机时，用一个小的容器（如磁吸盘或小盒子）妥善保管所有螺丝，避免丢失。
希望这份详细的指南能帮助你顺利完成 Dell OptiPlex 9010 USFF 的拆机工作！祝你操作顺利！
