神舟战神k610di7d1拆机

重要提示：拆机有风险，操作需谨慎！

在进行任何拆机操作前,请务必阅读以下注意事项：

1. 断开所有电源： 拔掉电源适配器，如果笔记本有内置电池，请务必断开电池连接，这是为了防止短路和触电。
2. 防静电： 人体静电可能会损坏精密的电子元件，建议在接触主板前，触摸一下金属水管或佩戴防静电手环。
3. 准备工具： 准备一套合适的螺丝刀（通常为十字和Phillips头）、塑料撬棒（避免划伤外壳）、镊子等。
4. 记录步骤： 拆下的螺丝请按位置分类存放，特别是不同长度、不同位置的螺丝，安装时切勿装错，可以拍照记录每一步。
5. 注意排线： 内部的各种连接线（如屏幕、触摸板、摄像头）非常脆弱，拆卸时要小心拔插，最好先断开连接再操作。
6. 失去保修： 拆机会导致官方保修失效，请确认你的笔记本已过保或在保修期内愿意承担风险。

第一步：准备工作

1. 将笔记本翻过来,放置在柔软的平面上。

2. 拧下后盖的所有螺丝。注意：神舟 K610D 的后盖螺丝通常有几种长度，并且有些螺丝下面可能贴有易碎贴纸，请务必将它们分开放置。

   • 后盖螺丝位置： 主要分布在笔记本的四周和中部。

第二步：打开后盖

1. 使用塑料撬棒,从后盖的缝隙处轻轻插入，慢慢撬开卡扣，神舟笔记本的后盖通常采用卡扣设计，没有螺丝固定在后盖上。
2. 沿着边缘依次撬开所有卡扣,动作要轻柔，避免用力过猛导致卡扣断裂或外壳损坏。

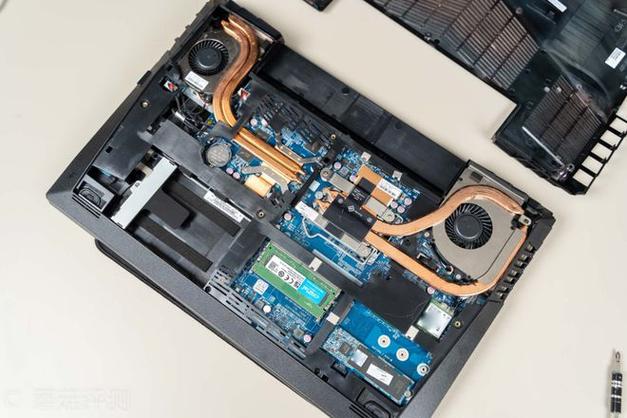

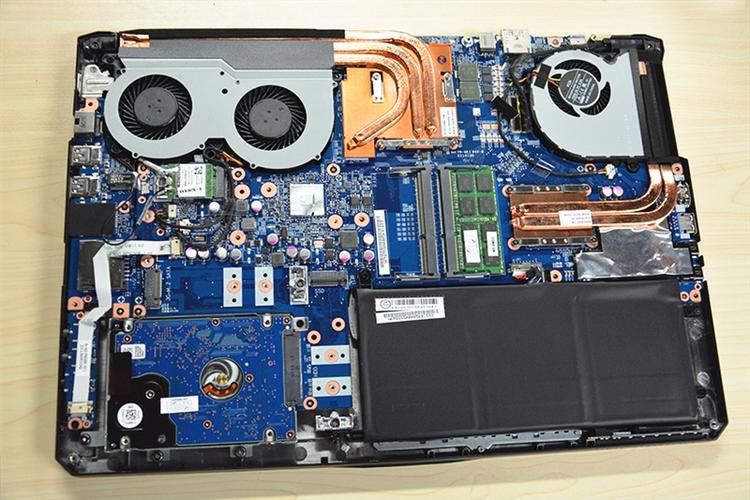

3. 后盖打开后,你就可以看到笔记本的内部结构了，包括散热模组、内存条、硬盘、无线网卡等。

第三步：内部组件详解与更换指南

打开后盖后,你可以清晰地看到内部布局，以下是主要组件的位置和操作方法。

散热模组 (更换硅脂/清灰)

这是拆机中最核心的部分,也是为了解决散热问题而必须操作的部分。

• 位置： 位于 CPU 和 GPU 上方，覆盖着大面积的散热鳍片和热管。
• 拆卸步骤：
  1. 找到并拔掉散热风扇的电源线,它通常是一个白色或黑色的插头，连接在主板上。
  2. 拧下固定散热模组的螺丝。注意：散热模组的螺丝通常有固定的拧紧顺序和力度，有些是交叉固定的，请参考官方手册或遵循“对角线”原则拆卸，以保证散热器能均匀压在芯片上。
  3. 小心地将整个散热模组垂直向上取下,由于旧硅脂的粘性，可能需要稍微晃动一下才能取下。
• 清灰与换硅脂：
  1. 使用软毛刷和吹气球（皮老虎）清理散热鳍片和风扇上的灰尘。
  2. 使用无水酒精和高纯度棉签或纸巾,将 CPU 和 GPU 核心上的旧硅脂擦拭干净。
  3. 在 CPU 和 GPU 核心中心，挤上绿豆或米粒大小的新硅脂（推荐信越7921或利民TF7）。
  4. 将散热模组按照原来的位置放回,按照与拆卸相反的对角线顺序，分几次、均匀地拧紧螺丝，不要一次性拧紧一颗，这会导致压力不均，影响散热效果。

内存条

• 位置： 通常有 2 个内存插槽，位于笔记本中部，被散热模组覆盖。
• 更换/升级：
  1. 拔掉风扇电源后,散热模组会稍微抬起，你就能看到内存条两端的卡扣。
  2. 用手向外掰开两端的卡扣,内存条会自动弹起一个角度。
  3. 捏住内存条两端,以约 45 度角拔出。
  4. 安装新内存时,将内存条金手指对准插槽，以相同的角度插入，然后向下按压，直到两端的卡扣“咔”一声自动扣住。

硬盘 (机械硬盘/固态硬盘)

• 位置： 通常在笔记本的硬盘仓内，由一个金属支架固定。
• 更换/加装：
  1. 拧下固定硬盘支架的螺丝。
  2. 拔掉硬盘的数据线和电源线（通常是SATA接口）。
  3. 取下硬盘支架。
  4. 将新硬盘（或SSD）安装到支架上，拧好螺丝，然后重新插上数据线和电源线，装回原位。

无线网卡

• 位置： 通常在内存条附近，一根天线会连接到它上面。
• 更换：
  1. 拔掉无线网卡的天线。注意：天线很脆弱，请务必捏住金属头拔下，不要拉扯线缆。
  2. 拧下固定无线网卡的螺丝（如果有的话）。
  3. 将网卡以约 45 度角拔出。
  4. 安装新网卡时,先插上天线，再以相同角度插入插槽并固定。

电池

• 位置： 被一块金属屏蔽板覆盖。
• 断开连接：
  1. 拧下固定电池屏蔽板的螺丝。
  2. 拔掉电池的连接器,这个连接器通常比较紧，需要用撬棒小心地撬开。
  3. 取下屏蔽板和电池。注意：电池容量较大，有一定重量，小心取放。

第四步：重新组装

1. 在安装所有内部组件后,仔细检查一遍，确保没有遗落的螺丝或工具，所有排线都已正确连接。
2. 盖上后盖,对准卡扣位置，轻轻按压，确保所有卡扣都扣紧。
3. 拧上所有后盖螺丝。

内部结构与升级潜力总结

神舟战神 K610D-i7D1 作为一款经典的游戏本，其内部设计在当年还是相当不错的。

• 优点：

  • 可升级性强： 标配 8GB 内存，但主板支持双通道 DDR3 1600MHz 内存，最高可升级到 16GB 或 32GB，对于提升多任务处理能力和游戏性能有明显帮助。
  • 双硬盘位： 除了原装的 2.5 英寸机械硬盘，通常还有一个 M.2 接口（可能是 SATA 协议，也可能是 PCIe，具体需看主板型号）或一个额外的 2.5 英寸硬盘位，加装固态硬盘作为系统盘，可以极大地提升开机速度和游戏加载速度。
  • 散热可维护性： 散热模组设计相对规整，清灰和更换硅脂比较方便，是解决“高温降频”问题的有效途径。

• 缺点/注意事项：

  • CPU 和 GPU 是焊死的： i7-4710MQ 和 GTX 950M 这类移动版 CPU 和 GPU 是直接焊接在主板上的，无法更换升级。
  • 老旧接口： 只有 USB 2.0 和 USB 3.0 接口，没有 USB-C，也没有 Type-C 快充功能。
  • 屏幕素质一般： 原装屏幕分辨率和色彩表现都比较普通，升级屏幕是提升使用体验的一个方向，但操作相对复杂。

神舟战神 K610D-i7D1 是一款非常适合进行“折腾”和升级的笔记本，通过更换内存、加装固态硬盘、清灰换硅脂等操作，可以让这台老机器焕发第二春，满足日常办公和一些对配置要求不高的游戏需求。
