ThinkPad T500拆机步骤是怎样的？

【重要提示：安全第一！】

• 断电断电断电！ 在开始任何操作前，请务必将笔记本关机，拔掉电源适配器，并移除电池，T500 的电池是可以轻松取下的。
• 防静电！ 人体静电可能损坏精密的电子元件，请先触摸一下金属物体（如暖气片、机箱箱体）以释放静电，或者佩戴防静电手环。
• 备份数据！ 如果您不是在完全断电的情况下操作，强行断电可能导致硬盘数据损坏。
• 记录过程！ 拆卸过程中，会拆下很多螺丝，它们的长度和用途可能不同，建议用一个小盒子分门别类地装好，并拍照记录，方便后续安装。
• 轻拿轻放！ T500 的塑料卡扣和连接器都比较脆弱，切勿使用蛮力。

ThinkPad T500 拆机图文步骤指南

以下是一个通用的拆机流程,主要针对内存、硬盘、无线网卡、键盘和散热模组的更换或清洁。

第一步：准备工作

1. 移除电池： 将笔记本翻过来，找到电池的锁扣，向外滑动，然后拔出电池。
2. 移除光驱： T500 的光驱是可抽换的，在底部找到光驱的弹出按钮，按一下，光驱会自动弹出一段距离，然后抓住光驱前部，水平拉出即可。
3. 移除内存/硬盘盖板： 翻到笔记本背面，你会看到两个盖板，分别用两颗螺丝固定。
   • 一个是内存盖板（通常标有 "WLAN" 或 "MINI PCI"），但 T500 的内存条实际上在另一个盖板下。
   • 另一个是硬盘盖板（标有 "HDD"），下面装着硬盘和无线网卡。
   • 还有一个是 "CMOS" 盖板，里面是主板电池，通常不需要动。
   • 正确操作： 移除标有 "HDD" 的盖板，移除标有 "RAM" 或 "DDR2/DDR3" 的盖板（在掌托下方，靠近转轴处）。

第二步：升级内存（RAM）

1. 找到内存插槽,两侧有金属卡扣。
2. 用力向外掰开两侧的卡扣,内存条会自动弹起一个角度。
3. 以与安装时相反的角度（约45度）拔出内存条。
4. 安装新内存时,将内存条的金手指对准插槽，以45度角插入，然后向下按压，直到两侧卡扣“咔”一声自动扣住。

第三步：升级/更换硬盘

1. 打开 "HDD" 盖板后，你会看到一个硬盘托架。
2. 托架上通常有四颗螺丝固定硬盘,拧下这四颗螺丝。
3. 将硬盘连同整个托架一起拔出。
4. 如果要更换新硬盘,只需将旧硬盘从托架上拆下（通常有螺丝或卡扣），然后将新硬盘安装到托架上，拧紧螺丝即可。
5. 将装好新硬盘的托架插回原位,拧上盖板螺丝。

第四步：升级/更换无线网卡

1. 无线网卡通常安装在硬盘托架的下方,通过一个或两颗小螺丝固定，并且天线连接器插在网卡的两个小金属柱上。
2. 先断开天线！ 这是非常关键的一步，用镊子或指甲轻轻捏住天线的金属头，垂直向上拔出。千万不要直接拉扯天线线缆！ 通常有两根天线，一根黑色（主天线），一根白色（辅助天线）。
3. 拧下固定无线网卡的螺丝,然后以一个角度拔出无线网卡。
4. 安装新网卡时,先将网卡插入插槽，然后按下并拧紧螺丝，将两根天线连接到新网卡上，确保插紧，否则可能没有信号。

第五步：清洁散热模组（清灰）

这是 T500 拆机中最复杂的一步，需要拆下键盘和掌托。

1. 拆下键盘：

   • 翻到笔记本正面,完全打开屏幕。
   • 在键盘顶部,靠近屏幕转轴处，有一个小塑料盖，用薄塑料片或撬棒小心地撬开，下面隐藏着一颗固定键盘的螺丝。
   • 拧下这颗螺丝。
   • 将键盘向上抬起（靠近屏幕的一端），你会看到键盘排线连接到主板上。
   • 小心地将排线锁扣向上抬起（通常是 Z 型或 V 型），然后轻轻拔出排线。
   • 完全移除键盘。

2. 拆下掌托（上盖）：


   （图片来源网络，侵删）

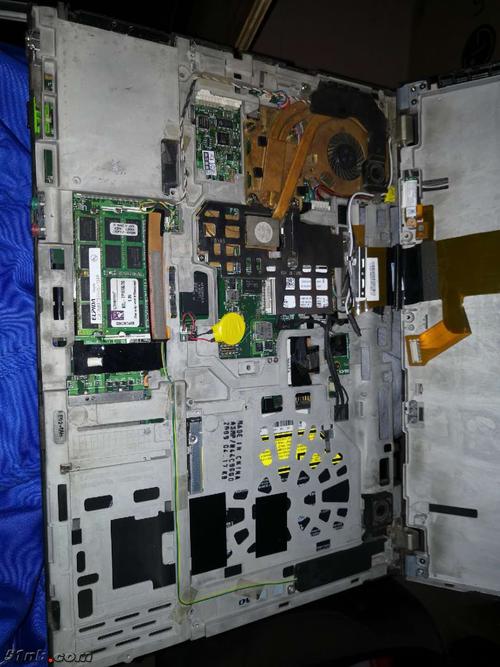

   • 键盘移除后,你就能看到整个掌托，包括电源按钮、触摸板等。
   • 掌托由几颗隐藏的螺丝固定,仔细检查掌托的边缘和角落，找到所有螺丝（通常在触摸板按键附近、转轴处等）。
   • 拧下所有螺丝后,用薄塑料片或撬棒沿着掌托边缘慢慢撬开，它会通过很多塑料卡扣固定在机身上。务必慢，避免掰断卡扣！
   • 掌托下方也连接着一些排线（如触摸板、电源按钮），同样需要先拔掉这些排线再完全取下掌托。

3. 清洁风扇和散热片：

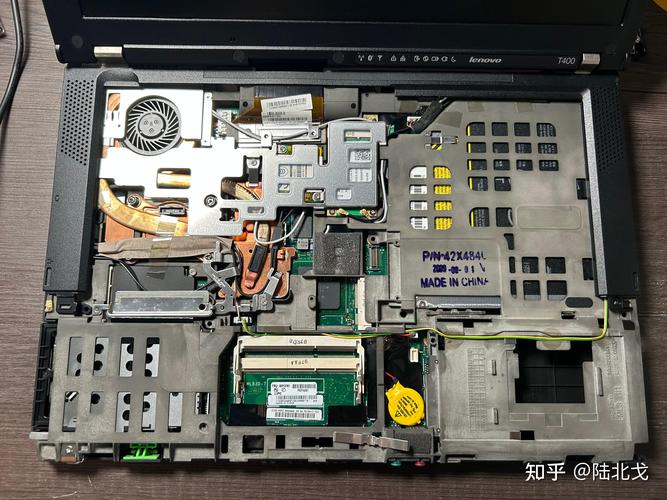

   • 现在你可以看到散热模组了,包括风扇、铜管和散热鳍片。
   • 断开风扇的电源线。
   • 拧下固定散热模组的螺丝（通常有两颗，对角线分布）。
   • 小心地将整个散热模组垂直向上取下。
   • 使用软毛刷、吹气球（皮老虎）或压缩空气罐，仔细清理散热鳍片和风扇叶片上的灰尘，对于顽固的灰尘，可以用棉签蘸少量高纯度酒精轻轻擦拭。
   • 如果需要更换硅脂,用无水酒精和纸巾擦掉 CPU 和 GPU 芯片上旧的硅脂，然后在核心上涂抹薄薄一层新的硅脂。

4. 安装：

   按照拆卸的相反顺序进行安装,涂抹新硅脂 -> 安装散热模组 -> 连接排线 -> 安装掌托 -> 安装键盘 -> 连接所有排线和螺丝。

总结与建议

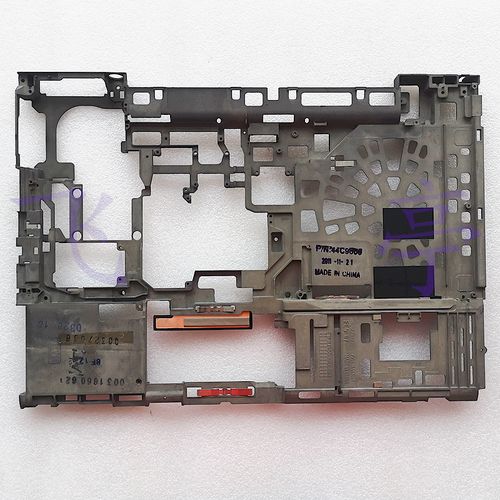

• T500 的设计： T500 采用了经典的“内骨架”设计，很多部件都通过螺丝固定在内部框架上，这使得它非常坚固，但也意味着拆机步骤相对较多。
• 难度评级： 对于新手来说，更换内存和硬盘是比较简单的。清灰和更换散热硅脂属于中等难度，需要一定的耐心和细心，更换键盘或掌托上的部件则需要非常小心。
• 寻找指南： 在开始拆机前，强烈建议在 YouTube 或 iFixit 等网站上搜索 "ThinkPad T500 disassembly" 或 "ThinkPad T500 take apart" 的视频，视频可以让你直观地看到每一步的操作，避免犯错。
• 备件： 如果你在拆机过程中不慎弄断了塑料卡扣，可以在淘宝等电商平台找到 ThinkPad T500 的各种替换零件，如掌托、键盘卡扣等。

祝您拆机顺利！
