【重要警告】
（图片来源网络，侵删）
在进行任何拆机操作之前,请务必阅读以下内容：
- 失去保修：自行拆机将立即使您的打印机失去官方保修资格。
- 损坏风险：打印机内部有精密的机械部件、电路板和墨管，操作不当极易造成永久性损坏,导致打印机无法修复。
- 安全第一：
- 断开电源：确保打印机已完全关闭,并拔掉电源线。
- 断开连接：拔掉所有与电脑、网络的连接线。
- 防止漏墨：在移动或倒置打印机前，请确保墨水已安装好，并尽量避免大幅度晃动,以防墨水泄漏。
- 静电防护：人体静电可能损坏电路板,建议在操作前触摸一下金属水管或佩戴防静电手环。
拆机准备工作
- 工具：
- 十字螺丝刀：大小合适,最好是带磁性的。
- 塑料撬棒/卡片：用于撬开塑料卡扣,避免划伤外壳。
- 镊子：用于夹取小螺丝或零件。
- 手套：防止弄脏手,并减少指纹。
- 容器：用于放置拆下的小螺丝,以免丢失。
- 环境：选择一个光线充足、干净、宽敞的桌面。

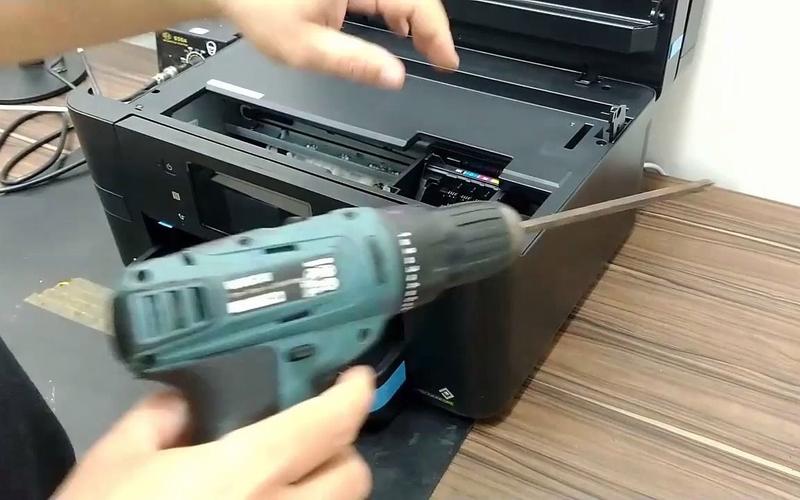

Epson Office 70 拆机步骤详解
第一步：外部部件拆卸
-
打开顶盖和扫描单元：
- 打开打印机顶盖（扫描仪盖板）。
- 向上抬起扫描仪单元,直到它卡在一个固定的位置。
-
取出墨水系统：
- 这是最关键的一步,您会看到打印机顶部的墨仓。
- 注意墨管走向：观察墨水是如何从墨仓连接到打印头底部的,通常有几根细小的墨管。
- 先断开墨管连接：轻轻地将墨仓上方的墨管从打印头接口处拔出。动作一定要轻柔，避免暴力拉扯导致墨管断裂，拔出后，用小夹子或夹子夹住管口,防止墨水流出过多。
- 取下墨仓：墨仓通常由一个或两个塑料卡扣固定，拧下固定螺丝后,即可将整个墨仓组件取下。
-
拆下后盖和底盖：
（图片来源网络，侵删）- 将打印机翻过来，放在柔软的布上,防止刮花。
- 拧下底部的所有固定螺丝（通常有4-6个）。
- 使用塑料撬棒从缝隙处小心地撬开底盖，底盖通常也是由塑料卡扣固定的,需要耐心地逐一解开。
-
拆下后盖：
- 拧下背面的固定螺丝。
- 同样用撬棒撬开后盖，里面可能还连接着电源板的数据线,注意拔掉。

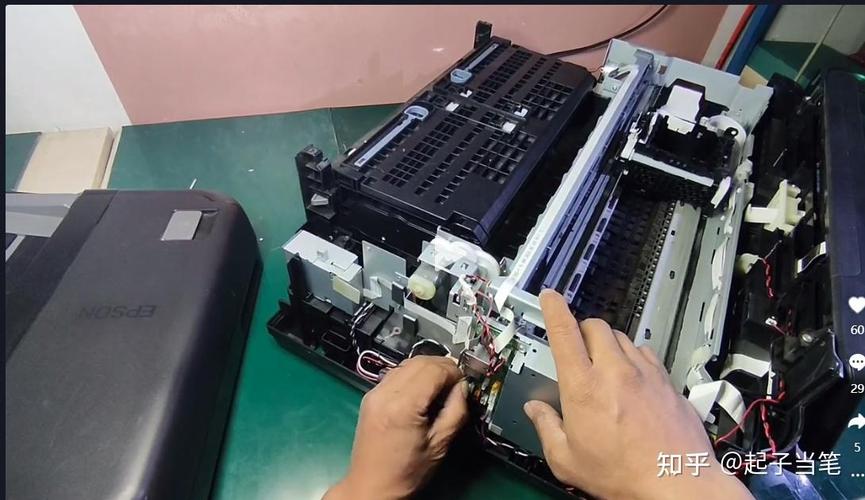

第二步：核心部件拆卸（进入内部）
-
拆下打印头小车（Carriage）：
- 这是打印机的核心移动部件,包含打印头。
- 断开数据线：打印头小车会通过一条扁平的柔性排线连接到主板上，找到排线插槽，小心地将它拔出。不要直接拽线，要捏住插头拔。
- 移除小车：拧下固定打印头小车的螺丝，然后就可以将整个小车组件取出来，操作时要小心,不要磕碰打印头针孔。
-
清洁和检查：
- 打印头：如果打印头堵塞，可以用专用的打印头清洗液或蒸馏水进行浸泡清洗。切勿使用酒精,它会损坏打印头。
- 小车导轨：检查小车在导轨上移动是否顺畅，如果干涩，可以用棉签蘸取少量润滑油（如缝纫机油）擦拭导轨。
- 海绵/废墨垫：在打印机底部，您会看到一块吸收废墨的海绵，如果需要更换,可以拧下固定螺丝将其取出。
-
拆下主控制板（可选，仅限高级维修）：
（图片来源网络，侵删）- 如果您需要更换主板或进行更复杂的维修,可以继续拆解。
- 拔掉所有连接到主板的排线和插头（电源按钮、显示屏、传感器等）。
- 拧下固定主板的螺丝,即可将其取下。
【常见维修场景及拆机要点】
-
清灰
- 重点：主要清洁进纸器、出纸口、扫描仪玻璃条以及风扇周围的区域，用软毛刷或吹气球（皮老虎）清理即可,无需深度拆解。
-
更换废墨垫
- 重点：需要拆到第6步，废墨垫位于打印机底部，是一个长条形的黑色海绵，更换时注意清理废墨垫下方的墨水,防止污染机器内部。
-
清洗打印头
- 重点：需要拆到第6步，取出打印头小车后，可以单独对打印头进行浸泡或冲洗清洗,清洗后务必晾干再装回。
-
卡纸导致机械损坏
- 重点：如果卡纸导致齿轮损坏或小车无法移动，需要拆下相应的外壳,检查传动齿轮和皮带是否有异物或损坏。
【装机与测试】
- 反向操作：按照拆解的相反顺序将所有部件装回。
- 螺丝归位：确保每个螺丝都拧回原来的位置,不要遗漏或拧错。
- 连接检查：在装回外壳前，再次检查所有排线和墨管是否连接牢固、位置正确。
- 首次开机：装好后，不要立即装墨水，先插上电源，开机让打印机进行一次“无墨水”的自检,这会让它重新初始化内部传感器。
- 安装墨水：关机后，重新安装墨仓,连接好墨管。
- 打印测试：进行打印头校准，并打印一张测试页，检查打印效果、小车移动是否顺畅、是否有异响。
Epson Office 70 的拆机并不算特别复杂，但需要极大的耐心和细心。对于普通用户来说，如果只是日常维护，建议使用打印机自带的“打印头清洗”和“深度清洗”功能，通常能解决大部分打印问题。
只有在自清洁无效，或者您有明确的维修目标（如更换废墨垫）时，才考虑自行拆机，如果您对操作没有信心，强烈建议寻求专业维修人员的帮助,以免造成更大的损失。
