以下是一份详尽的 Nintendo Switch 拆机指南，包含了准备工作、详细步骤、风险提示和常见问题，旨在为有经验或有强烈DIY意愿的用户提供参考。

⚠️ 重要警告与风险提示

1. 失去保修: 任何自行拆机行为都会立即让你的 Nintendo Switch 失去官方保修资格。
2. 损坏设备风险: Switch 内部结构紧凑，排线脆弱，螺丝微小，操作不当极易损坏屏幕、排线、主板或外壳卡扣。
3. 静电风险: 人体静电可能击穿精密的电子元件，导致设备永久性损坏。必须做好防静电措施。
4. 数据丢失风险: 拆机过程不会导致游戏数据丢失（数据在存储卡中），但系统设置、网络配置等会恢复默认。
5. 安全第一: 在涉及电池的操作时，务必小心，避免电池短路或物理损坏，否则有起火或爆炸的风险。

第一部分：准备工作

在开始之前,请务必准备好以下所有工具和材料。

🔧 所需工具

1. Phillips #00 螺丝刀: 这是最关键的螺丝刀，用于拆解 Switch，十字头，尺寸非常小。
2. 塑料撬棒/撬片: 强烈推荐使用塑料材质，金属撬棒容易划伤脆弱的塑料外壳和屏幕，可以购买专业的维修撬棒套装。
3. 镊子: 用于夹取微小的螺丝和操作排线。
4. 防静电手环: 必备！ 将手环戴在手腕上，并夹在金属桌面上，以释放身体静电。
5. 容器: 用来分类存放从不同位置拆下的螺丝，避免混淆。
6. 干净、平整、光线充足的工作台: 确保工作区域干净整洁，没有杂物。
7. (可选) 吸尘器/吹气球: 用于清理灰尘。

📦 准备工作

1. 备份数据: 虽然拆机不影响游戏数据，但养成好习惯总是没错，将存档备份到云端或 microSD 卡。
2. 关机并完全断电: 将 Switch 完全关机，并断开所有连接线（包括底座和 Joy-Con）。
3. 放置好设备: 将 Switch 平面朝下放置在工作台上，这样屏幕就不会被直接接触。
4. 心理准备: 确认你了解所有风险，并准备好应对可能出现的意外。

第二部分：详细拆机步骤

以最常见的拆解后盖和更换电池为例。

步骤 1: 拆下 Joy-Con 和后盖支架

1. 将 Joy-Con 从主机两侧滑动拆下。
2. 在主机背面,你会看到一个带有“Nintendo”标志的塑料盖板，用指甲或撬棒小心地从边缘将它撬开。
3. 拧下这个盖板下面的 #00 螺丝，这个螺丝通常会粘附在盖板上，取下盖板时要注意别让它掉落。

步骤 2: 拆下主机后盖

1. 后盖由许多塑料卡扣固定着,你需要使用塑料撬棒，沿着后盖的边缘缓慢且均匀地用力。
2. 从 Kickstand（支架） 的那一侧开始，这是最容易进入的缝隙，将撬棒插入缝隙，轻轻向外撬，直到听到“咔哒”一声，表示一个卡扣被解开。
3. 依次沿着边缘移动,撬开所有卡扣。特别注意后盖顶部（靠近屏幕转轴处）和底部的卡扣比较紧密，需要格外小心。

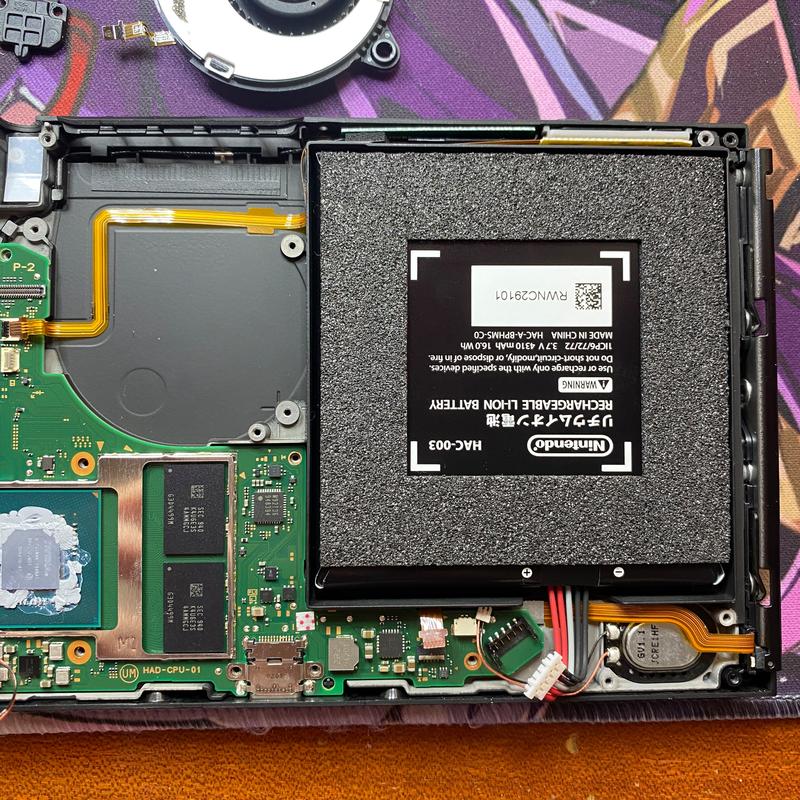

4. 后盖拆开后,你会看到内部结构，包括电池、散热片和各种排线。暂时不要急于拔掉任何东西！

步骤 3: 断开电池连接 (关键步骤)

1. 电池是 Switch 最大的部件，由一块大胶带固定着，你需要小心地用撬棒或手慢慢地将电池从主板上剥离，这个过程需要耐心，避免撕破电池。
2. 在电池的连接器附近,你会看到一个黑色的塑料卡扣。千万不要直接拽线！
3. 用指甲或撬棒轻轻地将这个卡扣向上抬起。
4. 抬起卡扣后,排线就会松动，这时就可以安全地将电池排线从主板的插槽中拔出。

步骤 4: 断开其他排线 (根据你的目的)

如果你需要更换屏幕或进行更深度的维修,还需要断开其他排线，断开所有排线的方法都和电池一样：先抬起黑色的卡扣，再拔出排线。

• 屏幕排线: 位于顶部，连接主板和屏幕。
• 音量、电源键排线: 位于右侧。
• SD 卡槽排线: 位于左侧。

插拔排线时请务必小心，不要用力过猛，以免损坏排线或插槽。

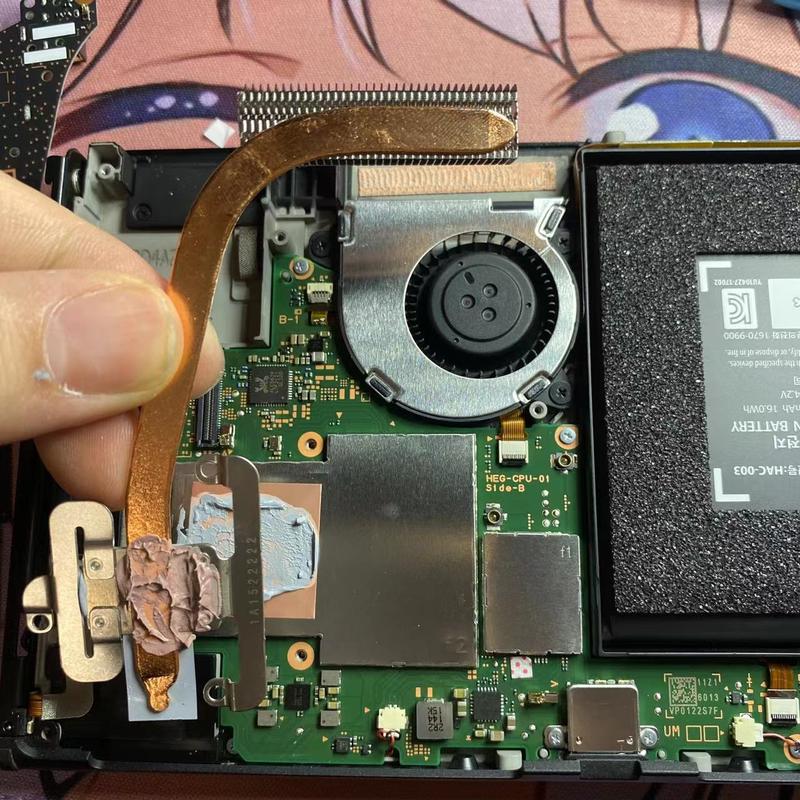

步骤 5: 拆下散热片和主板 (可选)

1. 如果需要更换风扇或进行主板级别的维修,还需要拆下散热片。
2. 拧下固定散热片的几颗小螺丝。
3. 散热片和主板之间通常有导热硅脂,取下散热片时，注意不要让硅脂掉得到处都是。
4. 拧下固定主板的螺丝,然后就可以小心地将主板从机身上取出。

第三部分：组装与还原

组装过程是拆机的逆过程,但需要更加小心。

1. 清洁: 如果需要，用吹气球清理灰尘，如果更换了导热硅脂，用无水酒精和棉签清洁干净CPU/GPU芯片表面。
2. 重新连接排线: 在安装后盖之前，先将所有排线按照原样插回主板，确保排线完全插入插槽，然后轻轻按下黑色的卡扣，直到它“咔哒”一声锁死，这是最容易出错的一步，务必确认卡扣已锁好。
3. 固定电池: 将电池放回原位，用胶带重新粘好。
4. 合上后盖: 对准后盖和机身的卡扣位置，从一端开始，用手指均匀地按压，直到所有卡扣都“咔哒”一声复位。
5. 拧回螺丝: 将之前拆下的所有螺丝按照原来的位置和顺序拧回，注意不要拧得太紧，以免滑丝或损坏塑料外壳。
6. 装回 Joy-Con 和支架: 重新装上 Joy-Con 和后盖的塑料盖板，并拧上螺丝。
7. 测试: 在完全组装好之前，可以先连接充电器，看设备能否开机，如果一切正常，再完成最后的组装，组装完成后，进行一次全面的功能测试（开机、连接电视、玩一会儿游戏、测试音量键等）。

第四部分：常见问题与解决方案

• Q: 我拧不动螺丝怎么办？

  A: 可能是螺丝滑丝了，尝试滴一点点酒精在螺丝上，让它润滑一下，然后用合适的螺丝刀垂直用力，如果还是不行，可能需要用“螺丝取出器”或用胶带粘住螺丝头尝试。

• Q: 后盖的卡扣断了怎么办？


  （图片来源网络，侵删）

  A: 这是最常见的意外之一，如果只是小裂痕，可以用强力胶（如 502 胶水）小心粘合，如果完全断裂，维修会非常困难，可能需要更换后盖。

• Q: 屏幕出现竖线或黑屏？

  A: 很可能是排线没有插好或插反了，请重新拆开，仔细检查并重新连接屏幕排线。

• Q: 拆开后发现里面有很多灰尘，怎么清理？

  • A: 千万不要用嘴吹！ 用吹气球（皮老虎）是最好的选择，对于顽固的灰尘，可以用软毛刷轻轻扫掉，如果需要深度清洁，建议寻求专业维修服务。

拆机 Nintendo Switch 是一项技术活，也是一次冒险，它不是一项适合初学者的活动，如果你只是想清理灰尘，强烈建议联系官方售后或寻找信誉良好的第三方维修店，他们有专业的工具和经验，可以安全地完成这些工作。

如果你决定自己动手,请务必耐心、细心、做好防静电，并严格按照步骤操作，祝你成功！
