重要提示与准备工作
在开始之前,请务必阅读以下内容：
（图片来源网络，侵删）
- 风险自负：拆机有损坏设备、失去保修的风险，请确保您了解这些风险，并自愿承担。
- 断开所有连接：在开始任何操作前，请完全关闭电脑，拔掉电源适配器，并移除电池，对于这款型号，电池通常通过螺丝固定在主板上，移除电池是安全操作的关键一步。
- 防静电措施：人体静电可能精密的电子元件，建议您在拆机前触摸一下金属物体以释放静电，或者佩戴防静电手环。
- 准备工具：
- 精密螺丝刀套装：你需要包含 PH0, PH1, PH2 等规格的十字螺丝刀，以及 T5, T6 等规格的六角螺丝刀。
- 塑料撬棒/卡片：用于撬开卡扣，避免划伤外壳。
- 镊子：用于夹取小螺丝和连接器。
- 容器：用于分类存放不同型号和长度的螺丝，防止混淆。
- 记录过程：强烈建议在每一步都用手机拍照，特别是拆卸排线时，记录下连接器的方向和位置，以便回装。
第一步：准备工作与外壳拆卸
- 翻转笔记本：将笔记本 D 面朝上。
- 拆除脚垫：在 D 面的脚垫下，通常隐藏着固定后盖的螺丝，用热风枪或吹风机稍微加热脚垫，然后用撬棒小心地将其揭开，记住所有脚垫的位置。
- 拆除所有后盖螺丝：
- 使用 PH1 螺丝刀，拧下所有你能看到的螺丝。
- 注意：不同位置的螺丝长度可能不同，一定要分门别类地存放好，特别是风扇附近和内存条下方的螺丝通常较长。
- 开启后盖：
- 后盖主要依靠卡扣固定,从后盖的缝隙（通常是散热窗或接口附近）插入塑料撬棒。
- 沿着边缘慢慢滑动,逐一解开卡扣，过程中需要用一定的力气，但动作要轻柔，避免暴力撬开导致卡扣断裂。
- 所有卡扣松开后,后盖就可以取下来了。
第二步：核心组件拆卸

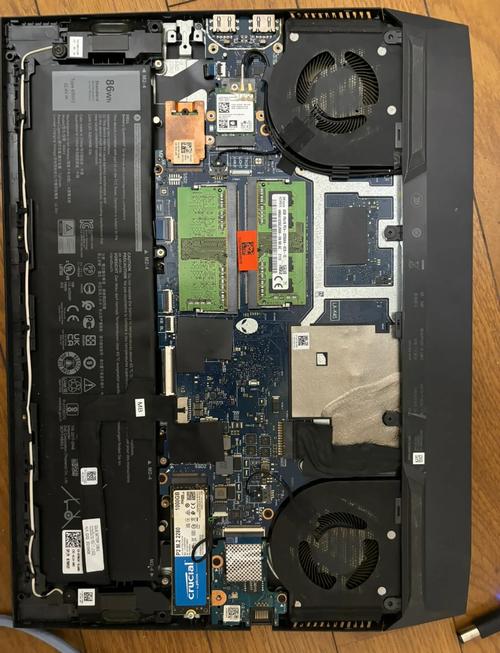

现在你已经看到了笔记本的内部结构,接下来是核心步骤。
移除电池（关键步骤）
- 电池通过一根排线和几颗螺丝固定在主板上。
- 先拧下固定电池的螺丝（通常是 T6 或 PH0）。
- 然后小心地断开电池排线,排线连接器通常有一个小卡扣，需要先向外或向上拨开，然后才能拔出排线。切勿直接硬拔！
- 完全移除电池,确保后续操作不会发生短路。
断开所有排线
为了能完全取出主板,你需要断开所有连接到主板的排线，从视觉上最容易辨认的开始：
- 键盘/触摸板排线：位于笔记本顶部，靠近转轴，通常是一个很宽的扁平排线，小心地拔开其连接器。
- 电源按钮排线：通常也是一根扁平排线，连接在键盘排线附近。
- 屏幕排线：从转轴处引出，连接到屏幕背部的接口，拔开这个连接器后，你可以将屏幕翻转到一边，为后续操作留出空间。
- 其他接口排线：检查所有连接到主板边缘的排线，如 Wi-Fi 模块天线、USB 接口排线等，全部小心拔开。
拆卸散热模组
- 拆除风扇：拧下固定风扇的螺丝，然后断开风扇的电源线，小心地将风扇取下，注意不要拉扯到旁边的散热鳍片。
- 拆除散热铜管：散热铜管通过导热硅脂与 CPU 和 GPU 相连，并且通常被螺丝固定在散热鳍片上，拧下固定螺丝，然后轻轻抬起散热模组（铜管+鳍片），如果取下困难，可能是导热硅脂干了，可以稍微左右晃动一下。

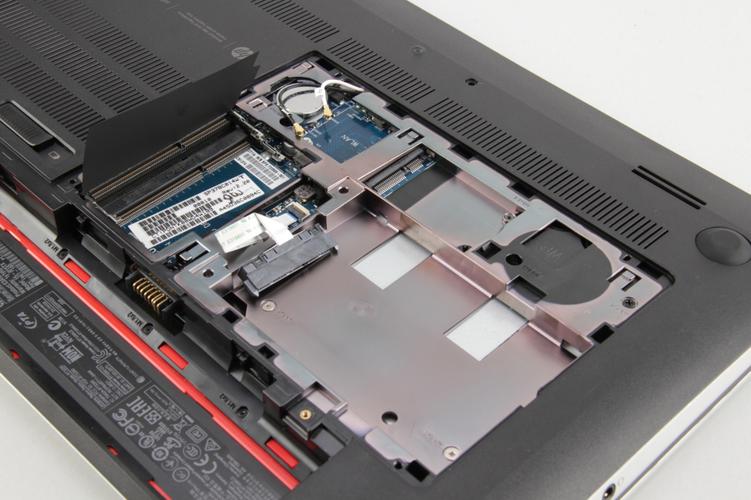

拆卸内存条和固态硬盘
- 内存条：两侧的金色卡扣向外掰开，内存条会自动弹起，然后斜向上拔出。
- 固态硬盘：找到 M.2 硬盘，它会用一个小的螺丝固定在主板上，拧下这个螺丝，硬盘会呈一个角度翘起，然后即可拔出。
拆卸主板（最复杂的步骤）
- 拆除所有固定螺丝：主板由许多螺丝固定在机身上，再次强调，分门别类地存放这些螺丝，因为它们的长度和规格各不相同。
- 断开剩余连接：确保之前已经断开了所有排线，检查一下是否还有遗漏的线缆连接到主板（如摄像头排线等）。
- 取下主板：所有螺丝和连接器都移除后，主板就可以被小心地向上或向一侧滑动取出了，这个过程可能需要一些技巧，因为主板下方可能会有一些卡槽。
第三步：回装与测试
回装是拆机的逆向过程,请务必按照相反的顺序进行。
- 清洁与更换硅脂：
- 用高纯度异丙醇和无尘布清洁 CPU 和 GPU 上的旧硅脂。
- 如果需要,在 CPU 和 GPU 核心中央涂抹少量新的、高质量的导热硅脂（如信越 7921 或酷至尊 Kryonaut）。
- 安装主板：对准位置，轻轻滑入，确保所有螺丝孔都对齐。
- 拧紧螺丝：按照之前分类的螺丝，拧回主板。注意螺丝的顺序和力度，通常建议从中心向对角线方向拧紧，以保证受力均匀，不要一次性拧死，先拧上所有螺丝，再逐个拧紧。
- 安装组件：
- 安装 M.2 硬盘并拧紧螺丝。
- 安装内存条,听到“咔”的一声表示已安装到位。
- 安装散热模组,确保铜管紧密贴合芯片，然后拧紧固定螺丝。
- 安装风扇并连接电源线。
- 连接排线：这是最容易出错的一步，根据你之前拍的照片，按照相反的顺序连接所有排线，确保排线完全插入，并且连接器的卡扣扣紧。
- 安装电池：连接电池排线，然后拧上固定螺丝。
- 合上后盖：对准后盖和机身的卡扣，从一端开始，均匀地按压，直到所有卡扣都“咔哒”一声扣合。
- 拧回所有螺丝：装回 D 面的所有螺丝，并贴回脚垫。
- 最终测试：
- 先不要装回后盖,连接电源适配器。
- 开机,进入 BIOS 检查所有硬件是否被正常识别。
- 如果正常,再关机，装回后盖，进行完整的系统测试。
总结与注意事项
- Omen 15-5014 的设计：这款笔记本的内部布局对于游戏本来说是比较标准的，CPU 和 GPU 都在散热模组的覆盖下，升级内存和硬盘相对方便。
- 主要难点：最大的难点在于排线繁多且精细，以及主板固定螺丝的型号和数量较多，容易混淆。
- 升级建议：
- 内存：支持 DDR4，通常有两个插槽，最高可支持到 32GB 或 64GB（具体看主板型号）。
- 存储：通常有一个或两个 M.2 插槽，支持 NVMe PCIe 协议的固态硬盘，升级后性能提升巨大。
- Wi-Fi：通常使用 M.2 接口的 Wi-Fi 卡，可以升级到支持 Wi-Fi 6 的型号（如 Intel AX200/AX201）。
希望这份详细的教程能帮助你顺利完成拆机！祝你操作顺利！
