联想thinkpads510 拆机

• 风险自负： 拆机有损坏电脑的风险，请务必谨慎操作，如果您不确定自己的能力，建议寻求专业人士的帮助。
• 失去保修： 拆机会导致您的电脑立即失去官方保修。
• 防静电： 在操作前，请触摸金属物体以释放身体静电，最好在防静电垫上进行操作。
• 断电断连接： 在开始任何操作前，请务必100%关闭电脑，拔掉电源适配器，并断开所有外部设备（如鼠标、扩展坞等）。

拆机前准备

1. 工具：

   • 塑料撬棒/拨片： 至关重要！ 用于撬开卡扣，避免划伤脆弱的塑料外壳，金属工具极易造成永久性损伤。
   • 小型十字螺丝刀： 用于拆下螺丝，S510的螺丝通常较小，建议使用磁吸螺丝刀或准备一个小的容器来存放螺丝，避免丢失。
   • 镊子： 用于夹取小螺丝或处理精细部件。
   • 手套（可选）： 可以防止指纹和油脂沾染到内部部件。

2. 环境：

   • 一个光线充足、干净整洁、平坦的桌面。
   • 可以准备一个软布或鼠标垫垫在电脑下方,防止刮伤外壳。

ThinkPad S510 拆机详细步骤

ThinkPad S510的底部盖板是整体设计的，通过卡扣和螺丝固定。

第一步：准备工作与移除底部盖板

1. 将电脑翻转过来，背面朝上。
2. 拧下所有螺丝。 观察底部，您会发现很多螺丝，它们通常有两种长度：
   • 长螺丝： 通常固定在内存、硬盘、风扇等需要承重的部件附近。
   • 短螺丝： 通常只用于固定底盖。
   • 强烈建议： 在拧下螺丝前，用手机拍一张照片或用纸笔记下每个螺丝的位置和长度，这可以防止后续装回时出错。
3. 移除内存/硬盘仓盖板（如果需要）。 有些S510型号的内存仓和硬盘仓是独立的盖板，螺丝拧下后可以直接取下，但我们的目标是移除整个大底盖。
4. 撬开底盖。 这是拆机中最需要技巧和耐心的步骤。
   • 从边缘开始，推荐从散热窗或标签贴纸的边缘入手，因为这些地方通常没有卡扣或卡扣较少。
   • 将塑料撬棒插入缝隙中，缓慢、均匀地用力，您会听到“咔哒”声，这是卡扣被打开的声音。
   • 沿着边缘缓慢移动撬棒,依次解开所有的卡扣，ThinkPad的卡扣通常比较紧，需要一些力气，但切忌使用蛮力，否则会断裂。
   • 当所有卡扣都松开后,底盖就可以轻松取下了。

第二步：内部结构与主要部件访问

取下底盖后,您将看到S510的内部构造，主要部件一目了然：

1. 散热系统与风扇：

   • 您会看到一根铜质热管连接着CPU和散热鳍片，下面通常覆盖着导热硅脂。
   • 散热风扇通常由几个螺丝固定,拔掉排线即可取下。

2. 内存条：

   • 通常位于机身中部,被一个金属或塑料挡板覆盖，拧下挡板螺丝即可看到内存条。
   • 内存条两侧有卡扣,向外掰开，内存条会自动弹起，即可取出。

3. 固态硬盘/机械硬盘：

   • 在S510中,硬盘通常被设计成可插拔的模块。
   • 您会看到一个硬盘托架,上面有螺丝固定，拧下螺丝，拔掉SATA数据线和电源接口，即可将整个硬盘模块取出。
   • 注意： 有些型号可能使用M.2固态硬盘，它会被一个小的螺丝固定在主板上，位置可能在内存条下方或其他地方。

4. 无线网卡：

   • 通常位于内存条附近或角落里,有两根天线连接（一根白色，一根黑色）。
   • 拔掉天线时,要捏住接口根部拔出，不要拉扯天线线缆本身，然后拧下固定螺丝，即可取下网卡。

5. 电池：

   • S510的电池通常是胶粘在机身上的,不建议普通用户自行拆卸，强行拆卸极易损坏电池或电池排线，有起火风险，如果需要更换电池，请务必找专业人士。

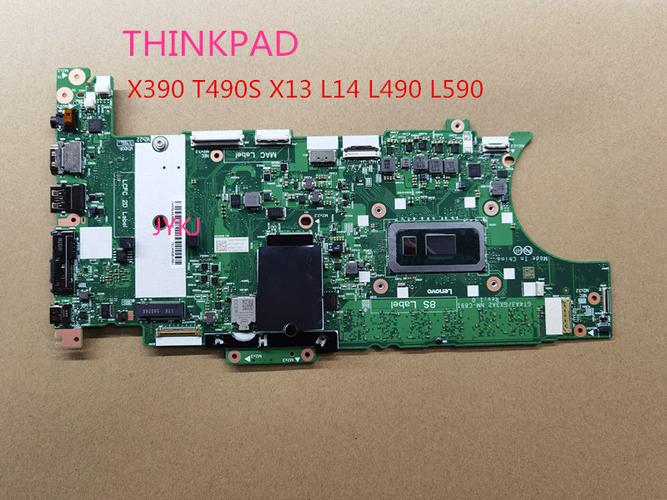

6. 主板与其他组件：

   要完全拆散笔记本,还需要断开所有排线（屏幕、摄像头、触摸板等），然后拧下固定主板的螺丝，才能将主板取出，这个过程非常复杂，一般只建议有经验的用户进行。

常见拆机目的及操作

• 目的：升级内存或更换硬盘

  • 操作： 只需完成第一步，然后按照上述第二步中的方法操作即可，无需完全拆开电脑。

• 目的：清灰、更换硅脂、更换风扇

  • 操作：
    1. 完成第一步。
    2. 拔掉风扇排线,拧下风扇螺丝，取下风扇。
    3. 拧下散热模组的固定螺丝,然后小心地取下整个散热模组（热管+鳍片）。
    4. 用无水酒精和高纯度纤维布（如镜头布）清洁CPU和GPU表面的旧硅脂。
    5. 在CPU和GPU核心上涂抹适量新的、高质量的导热硅脂（米粒大小即可）。
    6. 按照相反的步骤装回散热模组和风扇,确保螺丝拧紧力度均匀。

• 目的：更换键盘或屏幕

  • 操作： 这需要拆卸C面（键盘面）或屏幕排线，需要拆解更多螺丝和排线，难度较高，建议查找您具体型号的维修手册或视频教程。

总结与建议

ThinkPad S510的拆机设计相对友好，对于简单的升级和维护（如加内存、换硬盘、清灰），拆机难度为中等，只要您有耐心，使用正确的工具，并遵循“从外到内，从简到繁”的原则，一般都能顺利完成。

最后再次强调：

• 拍照！拍照！拍照！ 记录下每一步和每个螺丝的位置。
• 轻柔操作，宁慢勿急。
• 不确定就停下来，寻求帮助。

希望这份详细的指南能帮助到您！祝您拆机顺利！
