thinkvision x24拆机

拆机有风险！

在进行任何拆解之前,请务必了解并接受以下风险：

1. 失去保修：拆机将立即使您的显示器失去官方保修资格。
2. 损坏设备：内部元件非常精密，操作不当可能导致屏幕、背光、电路板等永久性损坏。
3. 触电危险：显示器内部即使断电后，大容量电容中仍可能存有高压电，非专业人员请勿触碰。
4. 外观损伤：塑料卡扣、外壳、支架等在拆解过程中容易断裂或留下划痕。

如果您不具备电子维修经验，强烈建议不要自行拆机。 本指南仅供参考，旨在展示内部结构，而非鼓励您动手操作。

第一部分：拆机前的准备工作

1. 断电并放电：

   • 将显示器电源线从插座和显示器上拔掉。
   • 按住显示器的电源按钮约30秒,以释放内部电容中可能残留的电量。

2. 准备工具：


   （图片来源网络，侵删）
   • 塑料撬棒/卡片：首选，用于分离塑料卡扣，避免划伤外壳。
   • 螺丝刀：一套包含十字（PH0, PH1）和 possibly 一字的小型螺丝刀。
   • 镊子：用于夹取小螺丝或操作精密元件。
   • 工作台：一个干净、宽敞、光线充足的地方，最好铺上软布或防静电垫。

3. 熟悉结构：

   ThinkVision X24采用了“后壳+前框+中框”三明治式结构，我们的主要任务就是分离这三层。

第二部分：拆机步骤详解

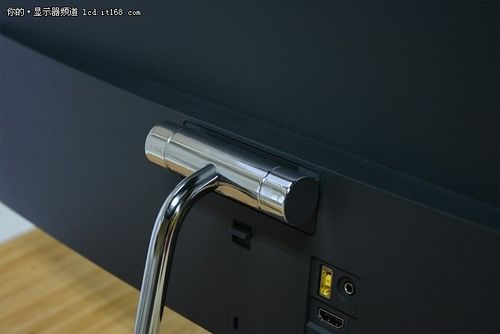

拆卸支架和底座

这是最简单的一步,通常也是为了移除显示器主体，方便后续操作。

1. 将显示器屏幕朝下,背面朝上，稳妥地放在软布上。
2. 在显示器背壳的底部中央,你会看到一个或两个固定支架的螺丝，拧下这些螺丝。
3. 拧下螺丝后,底座通常就可以直接拔下来了，有些设计可能需要稍微左右晃动一下才能分离。

分离后壳与前框/中框

这是整个拆机过程中最关键也是最困难的一步。

1. 观察接缝：将显示器屏幕朝下，仔细观察背壳与前框（也就是屏幕周围的边框和中框）之间的接缝，ThinkVision X24的卡扣通常分布在上下左右四个边。
2. 选择切入点：从接缝最宽、没有螺丝或接口的地方开始，通常是顶部或底部。
3. 使用撬棒：
   • 将塑料撬棒从接缝处小心插入。
   • 轻轻用力,听到“咔哒”一声，表示一个卡扣已经松开。
   • 不要在一个地方用力过猛，否则会直接撬断卡扣。
   • 沿着接缝缓慢移动,一个一个地解开卡扣，你可能需要绕着显示器一圈进行操作。
4. 注意事项：
   • 屏幕非常脆弱！ 在撬动时，撬棒要始终贴着背壳，避免其尖端接触到屏幕玻璃或边框，否则极易造成屏幕碎裂或压伤。
   • 如果遇到非常紧的地方,可以尝试用热风枪（低温档）对着接缝稍微加热，软化塑料，使其更容易分离。切勿使用明火或高温！

移除后壳

当所有卡扣都松开后,后壳就可以被轻松取下了。

1. 小心地取下后壳,你会看到显示器的“内脏”。
2. 注意排线：后壳上可能连接着一些指示灯的排线，在取下后壳时要小心，不要强行拉扯，通常这些排线很短，直接将后壳挪到一旁即可。

断开和移除主板/驱动板

现在你可以看到显示器内部的核心部件了：屏幕面板、驱动板（主板）、电源板、背光条等。

1. 识别驱动板：驱动板通常是一块绿色的电路板，上面有很多接口，连接着屏幕、按键、电源等，它通常位于显示器的底部或侧面。
2. 断开排线：
   • 你会看到几根连接驱动板和屏幕面板的扁平排线（FPC Cable）。
   • 断开排线需要技巧：不要直接向上拔！排线的接口通常有一个小卡扣，你需要用指甲或撬棒先把这个小卡扣向上掰起（大约90度），然后排线就可以轻松拔出了，安装时，先将排线插好，再把卡扣按回原位。
   • 依次断开连接屏幕、按键板、电源板等所有连接到驱动板的排线。
3. 拧下固定螺丝：拧下固定驱动板到中框上的所有螺丝。
4. 取下驱动板：小心地将驱动板从它的位置上取下。

断开屏幕排线（可选，高风险）

这一步通常是为了更换屏幕或对排线进行清洁,风险极高，不建议新手尝试。

1. 再次确认断电：即使已经断开驱动板，屏幕背光板（通常是一根长长的条状板）上仍有高压电容，务必小心！
2. 固定屏幕：屏幕面板非常薄且易碎，移动时要格外小心，最好用软布或泡沫轻轻支撑。
3. 找到屏线接口：屏幕排线从屏幕面板边缘引出，连接到驱动板原来的位置，接口同样有一个小卡扣。
4. 小心断开：遵循“先掰卡扣，再拔排线”的原则，极其小心地将屏幕排线断开。

第三部分：内部结构一览

成功拆开后,你可以看到ThinkVision X24的内部构造：

1. 屏幕面板：最核心也是最脆弱的部分，由两片玻璃和中间的液晶层组成。
2. 背光模组：位于屏幕面板后方，由LED灯条、导光板、反射膜等组成，负责为屏幕提供光源。
3. 驱动板/主板：显示器的“大脑”，负责处理视频信号，控制屏幕显示。
4. 电源板：负责将外部交流电转换为显示器内部各元件所需的直流电。
5. 金属中框：提供结构支撑，固定屏幕、背光和电路板。
6. 外壳和支架：保护内部元件并提供安装接口。

第四部分：重新组装

组装过程与拆机过程完全相反,但需要更加小心。

1. 预连接排线：在安装驱动板之前，先将屏幕排线、按键排线等连接好，确保排线完全插入，卡扣已扣紧。
2. 对准和固定：将驱动板放回原位，对准螺丝孔，轻轻拧上螺丝，不要一次拧紧，待所有螺丝都到位后再依次拧紧。
3. 合上前框：将后壳对准前框，从中心开始，轻轻按压，让所有卡扣“咔哒”一声复位，确保没有地方翘起。
4. 测试：在安装底座之前，可以先连接电源和视频线，测试一下显示器是否能正常工作，如果正常，再拧上底座螺丝。

总结与建议

ThinkVision X24的拆机难度属于中等偏上，难点在于分离前后壳的卡扣以及处理脆弱的屏幕和排线。

• 为什么要拆机？

  • 清理内部灰尘：如果屏幕内部进灰，拆机是唯一有效的清理方法。
  • 更换部件：如更换驱动板、电源板或屏幕。
  • 更换支架：如果支架损坏。
  • DIY改造：如内置树莓派等。

• 给你的建议：

  • 如果你只是想看看内部结构：看这篇文章和图片就足够了，千万不要动手。
  • 如果你是为了清理灰尘：除非你非常有信心，否则建议找专业的维修店，他们有专业的无尘环境和工具。
  • 如果你是为了更换零件：请确保你购买到了正确的配件，并且具备相应的焊接能力（特别是驱动板上的芯片级维修）。

拆机是一个需要耐心、细心和技巧的过程，每一次操作前，都想清楚下一步可能带来的后果，祝您好运！
