inspiron15 5559拆机

重要提醒

1. 失去保修：自行拆机会导致您的笔记本电脑失去官方保修资格。
2. 静电风险：人体静电可能损坏精密的电子元件，请务必在干燥、防静电的环境下操作，并佩戴防静电手环,或在触摸金属机箱前触摸接地物体释放静电。
3. 数据安全：拆机前请确保所有重要数据已备份。
4. 记录顺序：拆下的螺丝请按不同长度和位置分类存放，并拍照记录,方便后续安装。
5. 谨慎操作：笔记本内部结构精密，请使用适当的力度,避免暴力拆解导致部件损坏。

第一步：准备工作

所需工具：

• 十字螺丝刀：主要使用 PH0 和 PH1 规格的精密螺丝刀。
• 塑料撬棒/卡片：用于撬开卡扣和分离塑料外壳,避免划伤。
• 防静电手环（推荐）：防止静电损坏主板等敏感元件。
• 小磁盒或胶带：用于收纳细小的螺丝,防止丢失。
• 工作台：一个干净、宽敞、光线充足的地方。

第二步：拆机步骤

断开所有连接并移除电池

• 关机：确保电脑已完全关机。
• 断开外设：拔掉所有连接的电源适配器、USB设备、HDMI线等。
• 移除电池：这是最关键的安全步骤。
  • 将笔记本翻到背面。
  • 找到电池仓的锁扣（通常是一个塑料滑块或开关）。
  • 将锁扣滑动到解锁位置,电池的卡扣会松开。
  • 此时电池会有一定倾斜，向上抬起电池,即可将其从插槽中滑出并取下。

拆卸后盖

Inspiron 15 5559 的后盖是由多颗螺丝固定的,并且通过塑料卡扣与中框连接。

• 拧下后盖螺丝：
  • 将笔记本翻到背面，用 PH0 螺丝刀拧下所有固定后盖的螺丝。
  • 注意：通常会有一两颗较长的螺丝专门用于固定硬盘或内存，请务必区分开,不要装错位置。
  • 螺丝位置通常包括：底部四角、散热风扇附近、内存仓旁边、Wi-Fi 天线附近等。
• 分离后盖：
  • 所有螺丝拧下后,将笔记本翻回正面。
  • 从后盖边缘（通常是靠近转轴或接口处）用塑料撬棒小心地插入缝隙。
  • 沿着边缘缓慢移动撬棒，逐一解开塑料卡扣，可能会有一些阻力，请耐心操作,不要用力过猛。
  • 当所有卡扣都松开后,后盖就可以被取下来了。

断开内部连接器

取下后盖后，你会看到主板、散热模组、硬盘、内存等部件，在拆卸主板之前,需要先断开所有连接线。

• 断开主板电源：找到从电池延伸出来的主电源线，通常是白色或黑色的塑料接头,垂直向上拔出。
• 断开键盘排线：
  • 在键盘上方（靠近屏幕转轴处）有一个金属或塑料的固定条,用撬棒小心地取下。
  • 提起固定条后，键盘排线的卡扣会自动弹起,然后轻轻将排线拔出。
• 断开触摸板排线：

  触摸板排线通常位于主板下方，比较短小，找到其连接器,轻轻向上拔出。

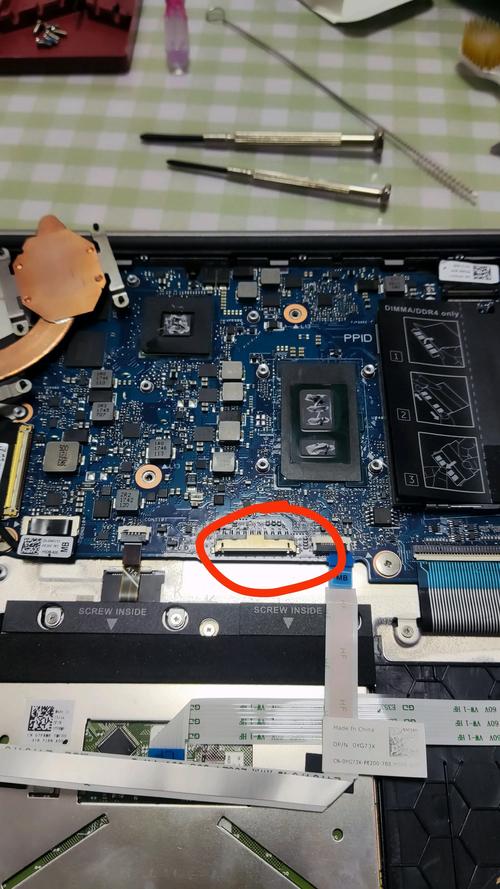

• 断开屏幕排线：
  • 从屏幕转轴处找到连接到屏幕背光和视频信号的扁平排线（通常有1-2根）。
  • 小心地将排线连接器上的黑色卡扣向外或向上拨开（不同设计方向不同），然后平稳地将排线抽出。此排线非常脆弱，请务必小心！
• 断开Wi-Fi/蓝牙天线：
  • 通常有两根细长的天线（一根白色，一根黑色）,连接在主板的天线焊盘上。
  • 天线的接头是金属套筒，需要用指甲或撬棒垂直向上轻轻拔出，不要水平拉扯,以免焊盘损坏。

拆卸主板和散热模组

• 拧下主板螺丝：
  • 断开所有连接器后，拧下固定主板的螺丝,这些螺丝通常分布在主板的四周。
  • 同样,注意区分长短螺丝。
• 取下主板：
  • 小心地向上抬起主板的一端,然后慢慢将其从机框中滑出。
  • 在主板完全移出前，请再次检查是否还有任何连接器（如USB接口延长线等）未断开。
• 拆卸散热模组：
  • 主板取下后，散热模组（风扇、散热铜管、散热鳍片）就暴露无遗了。
  • 拔掉风扇的电源线。
  • 然后拧下固定散热模组的螺丝（通常有4颗），按顺序拧松，不要一次性拧完,以免压力不均导致散热膏开裂。
  • 将散热模组垂直向上取下。

拆卸其他组件（可选）

现在你可以轻松地访问和更换以下组件：

• 内存：直接向外拨开两侧的卡扣，内存条会自动弹起,然后取出。
• 硬盘：
  • 拧下固定硬盘托架的螺丝。
  • 向外轻轻拉硬盘托架,即可连同硬盘一起取出。
  • 托架上通常有4颗小螺丝，拧下后即可取下2.5英寸机械硬盘或固态硬盘。
• 无线网卡：拧下固定无线网卡的天线螺丝和固定支架螺丝，然后拔出天线接头,即可将网卡取出。

第三步：安装与还原

安装过程与拆卸过程完全相反。

1. 清洁：如果更换了散热膏,请用无水酒精和高纯度棉布清理干净CPU和GPU芯片表面以及散热器底部的旧硅脂。
2. 涂抹新硅脂：在CPU和GPU核心上挤一小颗米粒大小的硅脂,用塑料卡片均匀涂抹成薄薄一层。
3. 按顺序安装：先安装硬盘、内存等小部件，然后安装散热模组，接着安装主板，最后连接所有排线，务必确保所有连接器都已完全插入并锁好。
4. 对齐螺丝孔：安装后盖时，确保所有卡扣都已对齐，然后按与拆卸时相反的顺序（或交叉顺序）拧紧螺丝,确保压力均匀。
5. 测试：在完全装好后盖之前，可以先连接电源和屏幕开机测试，确保一切正常，如果正常,再装好后盖。

常见升级与维护

• 升级内存：此型号通常有两个内存插槽，最高支持16GB (8GB x 2) DDR4 2133MHz 内存,升级内存是提升整机流畅度的有效方法。
• 更换硬盘：可以将原来的机械硬盘更换为速度更快的固态硬盘，或者加装一块固态硬盘作为系统盘，机械硬盘作为仓库盘,能极大提升开关机和软件加载速度。
• 清灰换硅脂：如果电脑出现高温降频、风扇噪音大等问题,定期清灰和更换导热硅脂是必要的维护保养。

希望这份详细的教程能帮助您成功完成拆机！如果在操作中遇到任何问题,请随时停止并寻求专业人士的帮助。
