戴尔inspironn5010拆机

1. 断开所有连接： 在开始之前，请务必将笔记本关机，拔掉电源适配器，并取下电池（如果可以拆卸），如果电池是内置的,请确保完全关机并断开电源。
2. 防静电： 最好在防静电手环上进行操作，或者用手触摸一下金属物体以释放身体静电,防止静电损坏精密电子元件。
3. 记录和拍照： 拆卸过程中，特别是断开排线时，强烈建议用手机拍照记录每一步的连接方式和螺丝位置，不同位置的螺丝长度可能不同,混用会导致损坏后盖或主板。
4. 耐心和细心： 拆机需要耐心，不要使用蛮力，遇到卡扣或螺丝难以拧动时,先检查是否遗漏。

准备工作

• 一套合适的螺丝刀（通常需要十字 PH0 和 PH1，可能还需要 T5 梅花螺丝刀）。
• 塑料撬棒或薄卡片（用于撬开卡扣和分离塑料外壳）。
• 防静电手环（推荐）。
• 一个干净、宽敞、光线好的工作台。
• 一个小盒子或磁铁（用于分类存放拆下的螺丝，防止丢失）。

第一步：准备工作与初步拆卸

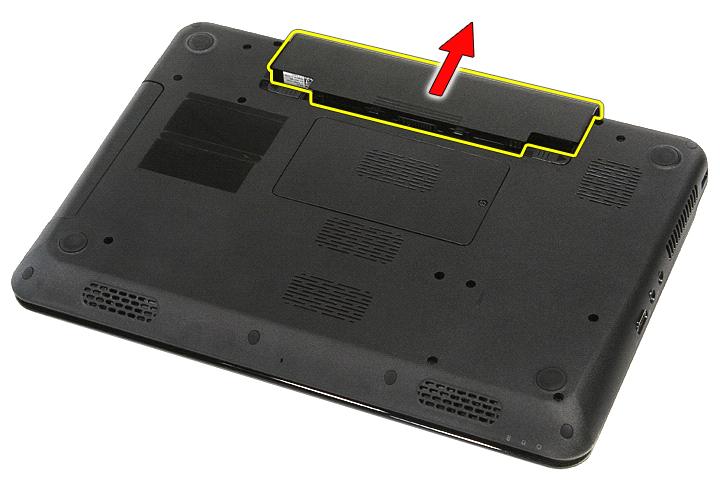

1. 移除电池：

   • 将笔记本翻到背面。
   • 找到电池仓的锁扣（通常是一个或两个塑料开关）。
   • 拨动锁扣，然后将电池向外推出,取下。

2. 移除光驱（如果存在）：

   • 在电池仓旁边，你会看到一个光驱的盖板,用螺丝刀拧下固定盖板的螺丝。
   • 取下盖板后,你会看到光驱的侧面有一个小拉片。
   • 向外拉动拉片，光驱会自动弹出一些,然后直接将其从插槽中拔出。

3. 移除所有后盖螺丝：

   • 翻到笔记本背面，仔细观察，你会看到很多螺丝分布在键盘区、散热窗和内存仓周围。
   • 关键点： 用不同的小盒子或磁铁分类存放这些螺丝！通常键盘区的螺丝较长，而内存仓和硬盘仓的螺丝较短。混合使用螺丝会损坏后盖！
   • 拧下所有可见的螺丝。

第二步：分离后盖与A/C面

1. 寻找撬缝： 将笔记本翻回正面，合上屏幕，将 A 面（屏幕面）朝上，C 面（键盘面）朝下，从笔记本的四周（通常是侧面或键盘边框处）用塑料撬棒寻找后盖与A/C面外壳之间的缝隙。


   （图片来源网络，侵删）

2. 撬开卡扣： 沿着缝隙小心地滑动撬棒，你会感觉到有很多塑料卡扣将后盖固定在框架上，需要用适度的力道逐一撬开这些卡扣，这个过程需要耐心,不要用力过猛以免损坏卡扣或外壳。

3. 完全分离后盖： 当所有卡扣都被撬开后，后盖就可以被取下来了，取下时注意连接线,确保没有线缆还连在主板上。

第三步：断开排线与移除键盘/掌托

1. 断开排线：

   • 后盖取下后，你会看到内部结构，识别并断开所有连接到主板的排线，这些排线包括：
     • 电源按钮排线
     • 状态指示灯排线
     • 触摸板排线
     • 无线网卡天线线
   • 断开方法： 排线通常由一个小的塑料卡扣固定，用指甲或撬棒轻轻向上挑起卡扣，然后就可以将排线从插槽中水平拔出。千万不要直接拉扯排线本身！

2. 移除键盘：


   （图片来源网络，侵删）
   • 键盘通常有几个塑料卡扣固定在掌托上。
   • 用撬棒从键盘上方的缝隙小心地将键盘向上撬起,直到看到底部的固定卡扣。
   • 将键盘向上抬起约45度角，你会看到它连接到主板的排线，小心地断开这个排线（同样，先挑起卡扣再拔出）。
   • 完全移除键盘。

3. 移除掌托/上盖：

   键盘移除后，整个C面（掌托和触摸板区域）就可以被轻松地取下了，它会连接着触摸板的排线,请先断开。

第四步：核心部件的拆卸（可选）

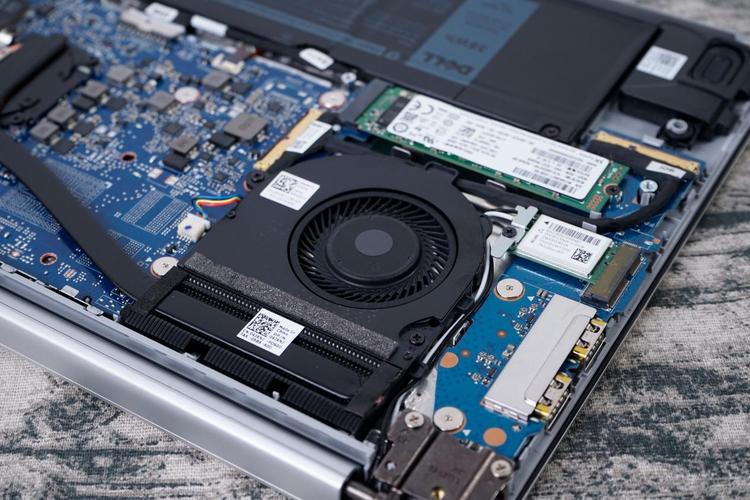

你可以看到主板、散热系统、内存、硬盘等核心部件了。

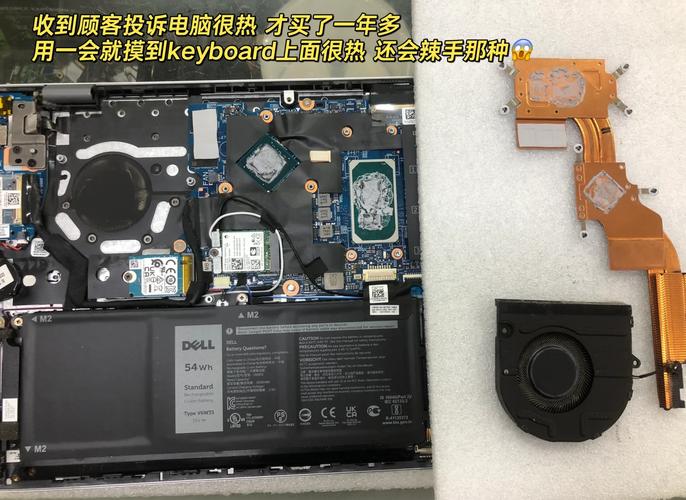

1. 移除散热模块：

   • 拔下CPU风扇的电源线。
   • 拧下固定散热器风扇的螺丝（通常只有1-2个）。
   • 将散热模块整体向上提起，散热膏可能已经干涸，会粘在CPU上,稍微用力即可取下。
   • 注意： 不要旋转或移动散热器,以免刮花CPU核心。

2. 移除内存条：

   内存条两侧有金属卡扣，向外拨动，内存条会自动弹起,然后斜向上拔出。

3. 移除无线网卡：

   • 拧下固定无线网卡天线的螺丝（通常有2根）。
   • 拔下天线接头（注意区分主副天线）。
   • 拧下无线网卡本身的螺丝，然后以30-45度角拔出网卡。

4. 移除硬盘：

   • 硬盘通常被一个金属或塑料支架固定。
   • 拧下支架的螺丝,然后将硬盘连同支架一起取下。
   • 如果需要单独取出硬盘,再拧下支架固定硬盘的螺丝。

5. 移除主板（可选）：

   • 如果需要更换主板或进行深度维修,需要继续拆卸。
   • 断开所有剩余的排线（如屏幕排线）。
   • 拧下固定主板的全部螺丝。
   • 小心地抬起主板的一侧,然后从另一侧滑出。

第五步：安装与还原

安装过程与拆卸过程完全相反,请按照你之前拍照记录的步骤进行。

1. 清洁与更换： 如果需要，可以清洁风扇和散热口的灰尘，更换CPU、散热膏或加装内存时,请确保安装到位。
2. 检查排线： 在合上外壳前，再次检查所有排线是否都已正确连接,卡扣是否扣好。
3. 对准螺丝孔： 将后盖对准，轻轻按压,确保所有卡扣都扣合到位。
4. 拧紧螺丝： 按照你分类的螺丝，将其拧回原位，不要过紧,以免损坏螺纹或外壳。
5. 测试： 不要立即装上电池和所有外设，先连接电源适配器，开机测试一下基本功能（屏幕、键盘、触摸板、USB接口等）是否正常，如果一切正常，再关机,装上电池和外设。

总结与建议

• N5010的弱点： 这款笔记本的散热设计是众所周知的短板，如果你拆机是为了清灰或更换硅脂，强烈建议更换为更好的硅脂（如信越7921），并可以考虑在进风口和出风口加装散热支架,以显著改善散热效果。
• 老旧风险： 由于机器较老，塑料卡扣可能已经老化变脆，撬开时要格外小心,避免断裂。
• 目标明确： 拆机前想清楚你要做什么，只拆必要的部分，如果只是想清灰，通常只需要拆到移除散热模块那一步即可,无需完全拆散。

希望这份详细的指南能帮助你顺利完成拆机！祝你操作顺利！
