重要提示：准备工作与风险
- 风险提示：拆机会导致保修失效，操作不当可能会损坏内部精密元件，导致笔记本无法正常工作。
- 防静电：请务必在防静电环境下操作，触摸接地的金属物体（如暖气片）释放静电，或佩戴防静电手环。
- 工具准备：
- 精密十字螺丝刀：主要使用 PH0 和 PH1 两种规格。
- 塑料撬棒/卡片：用于撬开卡扣，避免划伤外壳。
- 镊子：用于夹取小螺丝和连接器。
- 容器：分类存放拆下的螺丝，防止混淆。
- 断电：100% 确保电脑已完全关机，并拔掉所有外接设备（电源适配器、鼠标、USB设备等）。
- 文档记录：建议用手机拍照记录每一步的拆卸过程，特别是排线的连接方式，方便后续安装。
拆机步骤详解
第一步：准备工作
- 将 E5570 翻转过来，D面（底面）朝上。
- 将笔记本电池的锁定开关拨到“解锁”位置（通常是一个可以左右滑动的开关）。
- 按住电池释放卡扣,向外拉出电池。这是最关键的一步，必须在断电后首先操作！
第二步：拆除底盖螺丝
- 观察整个底面,你会看到很多螺丝。注意：不同型号或批次，螺丝长度可能不同，一定要分类存放！
- 使用 PH0 螺丝刀，拧下所有底盖的十字螺丝，数量通常在 10-15 颗左右。
- 特别注意：有些螺丝可能隐藏在脚垫或标签下面，用热风枪或吹风机稍微加热脚垫，就可以轻松撕下来。
第三步：打开底盖
- 所有螺丝拧下后,将笔记本翻回正面（A面/C面朝上）。
- 从 D面（底面） 的缝隙入手，用塑料撬棒小心地撬开卡扣，E5570 的卡扣设计比较紧密，需要耐心。
- 从中间向四周慢慢推进,确保所有卡扣都已分离。注意：屏幕轴附近和内存仓附近的卡扣通常最紧，需要格外小心。

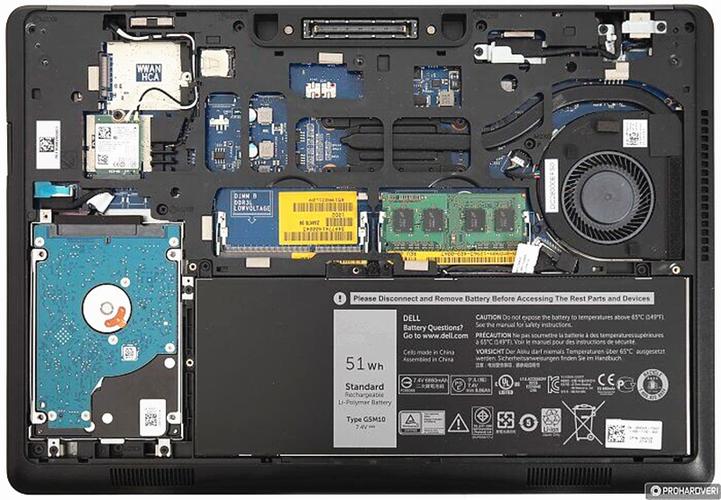

- 底盖打开后,你会看到内部的金属屏蔽罩和各种组件。
第四步：移除金属屏蔽罩
- 拧下固定金属屏蔽罩的螺丝（通常是 PH0）。
- 小心地取下屏蔽罩,下面就是主要的硬件，如内存、无线网卡、硬盘等。
- 注意：有些屏蔽罩可能用导电胶带粘着，慢慢撕开即可，不要用力过猛。
第五步：拆卸可更换组件
你可以轻松地升级或更换以下组件：
（图片来源网络，侵删）
-
内存：
- 拧下固定内存条两端的固定卡扣。
- 内存条会自动弹起,呈 30-45 度角，然后即可将其拔出。
- E5570 通常有两个内存插槽，支持 DDR4 内存。
-
无线网卡与蓝牙：
- 拧下固定无线网卡天线的螺丝（通常有两颗）。
- 拔掉连接到无线网卡上的两根天线（黑色和白色）。记住哪根是主天线（通常连接到标有 "MAIN" 或 "M" 的焊点），哪根是辅天线。
- 拧下固定无线网卡本身的螺丝,然后拔掉它连接在主板上的天线接口，即可取下。
-
固态硬盘/机械硬盘：
- 找到硬盘仓,通常位于主板的角落。
- 拧下固定硬盘的螺丝。
- 向外轻轻拉硬盘,拔掉连接 SATA 接口的排线即可取下。
- 如果是 2.5英寸机械硬盘，取下后需要连同托架一起。
-
CMOS 电池：

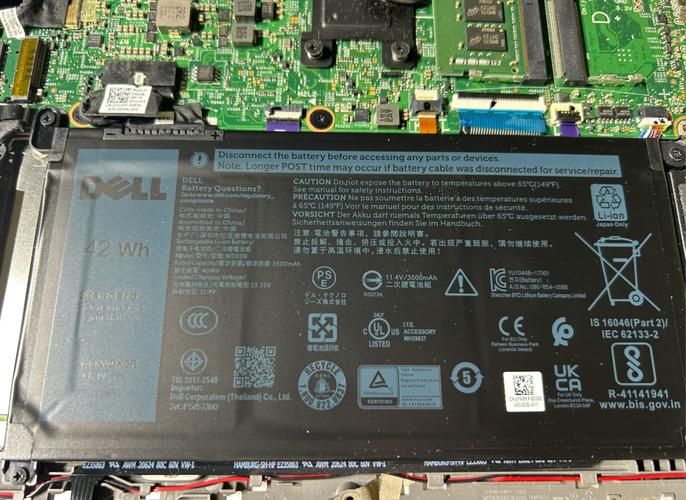

（图片来源网络，侵删）- 位于主板靠近电池仓的位置,是一个银色的纽扣电池。
- 拔掉连接到主板上的排线,即可取下，取下 CMOS 电池会清除 BIOS 设置，如开机密码等。
第六步：断开排线和移除键盘（可选，用于深度清洁或更换主板）
如果你需要更换主板、屏幕或进行深度清洁，需要继续以下步骤：
-
断开所有排线：
- 在断开任何排线之前,务必拍照记录连接器的方向和位置！
- 排线连接器通常有一个小卡扣,需要用指甲或撬棒轻轻向上挑起，然后才能拔出排线。切忌直接硬拔排线！
-
拆卸键盘：
- 拧下固定键盘支架的螺丝（通常藏在脚垫下或键盘本身下面）。
- 用塑料撬棒小心地从键盘顶部（靠近屏幕一侧）的缝隙插入，慢慢向下撬，将卡扣逐一分离。
- 键盘下方通常有几根连接到主板的排线（电源、键盘、触摸板），断开它们后即可取下整个键盘总成。
-
拆卸屏幕：

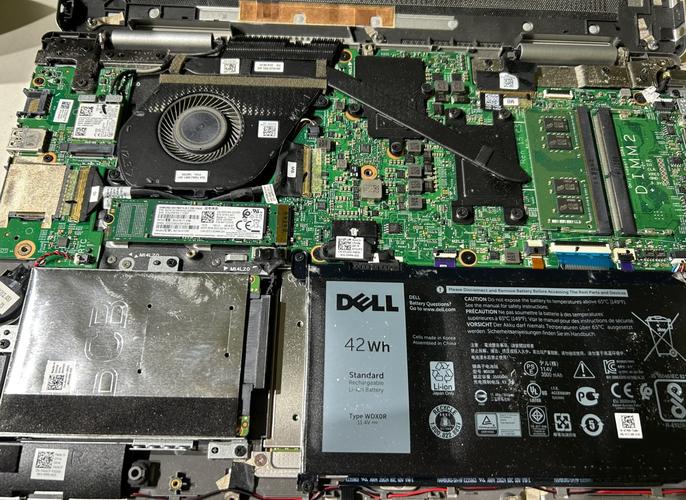

（图片来源网络，侵删）- 取下键盘后,你会看到屏幕的排线，同样，先挑开卡扣，拔掉排线。
- 拧下固定屏幕转轴的螺丝,然后就可以将整个屏幕总成从机身上取下。
第七步：最终拆卸
只剩下主板固定在机身上。
- 拧下固定主板的全部螺丝。
- 小心地抬起主板的一侧,然后从另一侧滑出，注意不要拉扯到任何还连着的排线。
- 完全取下主板后,整个拆机过程就结束了。
装机与注意事项
安装过程与拆卸过程相反,请按照照片记录的步骤进行。
- 对齐：确保主板和所有组件在安装时完全对齐，避免强行安装导致损坏。
- 螺丝：将螺丝拧回原位，特别是不同长度的螺丝，一定要放对位置。
- 排线：连接排线时，确保插到底，然后轻轻按下卡扣直到“咔”一声锁死。
- 测试：在完全装上底盖之前，可以先连接电源开机测试，确保一切正常。
- 最终检查：确认所有螺丝都已拧紧，所有排线都已连接，然后合上底盖。
拆机 Latitude E5570 需要耐心和细心，只要按照步骤操作，并做好记录，通常不会有太大问题，祝你拆机顺利！
