thinkpads3490拆机图解

重要提示：拆机前必读

1. 数据备份：在开始任何拆机操作前，请务必备份您硬盘中的重要数据,拆机过程有数据丢失的风险。
2. 断开电源：确保电脑已完全关机,并拔掉电源适配器。
3. 释放静电：人体静电可能损坏精密电子元件，请在拆机前触摸一下金属物体（如暖气片）以释放静电,或者佩戴防静电手环。
4. 准备工具：准备一套合适的螺丝刀（主要是PH0和PH1十字螺丝刀）、塑料撬棒、镊子和一个容器用于存放拆下的螺丝（不同长度和型号的螺丝请务必分开放置！）。
5. 保修失效：自行拆机会导致您的笔记本电脑官方保修立即失效,请自行权衡利弊。

第一步：准备工作

将ThinkPad E390放置在柔软、平整的工作台上,准备好所有工具。

第二步：拆卸后盖

这是最直接的一步,但需要注意隐藏的螺丝。

1. 翻转笔记本：将D面（底面）朝上。
2. 拧下所有螺丝：仔细观察整个D面，您会看到多个十字螺丝。
   • 拧下电池仓盖上的一颗螺丝,然后掀开电池仓盖。
   • 拧下电池仓内贴有（闪电）标志的一颗螺丝,这是非常重要的隐藏螺丝！
   • 拧下D面上剩余的所有十字螺丝。注意观察螺丝的长度，有些螺丝较长，有些较短,请分开放置。
3. 撬开后盖：
   • 用塑料撬棒从后盖的缝隙处轻轻插入,例如在脚垫附近或标签下方。
   • 沿着边缘慢慢滑动撬棒，卡扣会“咔哒”一声声地松开。请务必使用塑料撬棒,避免使用金属工具划伤机身。
   • 所有卡扣松开后,后盖就可以取下来了。

第三步：断开内部连接

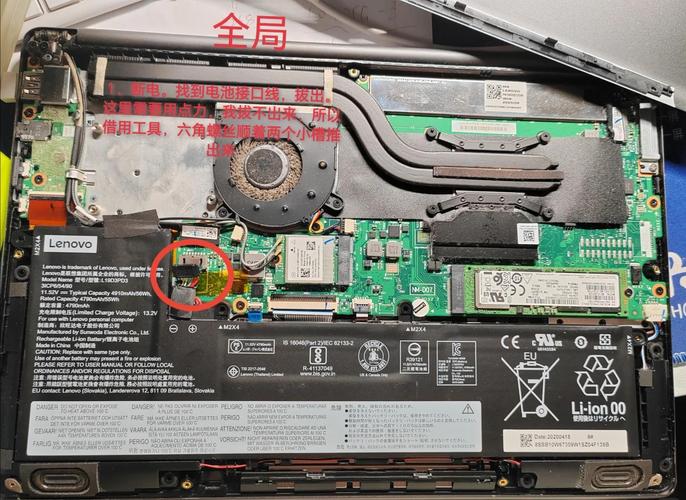

取下后盖后，您会看到主板、电池、硬盘和内存等部件，在移除主板之前,需要先断开所有连接线。

1. 断开电池连接：找到主电池的排线插头（通常是一根白色或黑色的线，插在主板上），轻轻向上拔起插头上的卡扣，然后将排线拔出。这一步非常重要，可以防止在后续操作中意外短路。

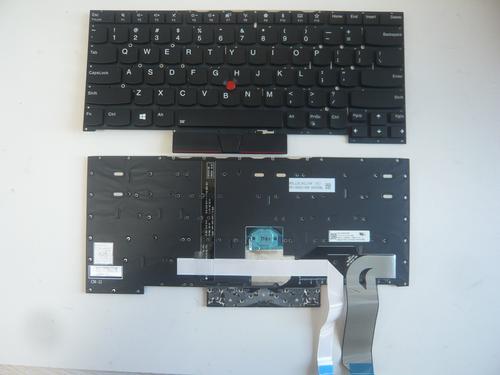

2. 断开键盘/触摸板排线：
   • 键盘排线通常连接在主板的顶部，是一个扁平的、非常细密的柔性电缆，轻轻向上抬起其锁扣,然后将其抽出。
   • 触摸板（TrackPoint）的排线也连接在主板顶部，靠近键盘排线,用同样的方式断开。
3. 断开无线网卡天线：找到无线网卡（通常有两根细长的天线，一根白色，一根黑色），天线是通过金属片卡在网卡上的，用镊子或指甲轻轻将金属片向上抬起,然后天线就可以轻松取下。
4. 断开屏幕排线：如果您需要拆卸屏幕或A面，这一步是必须的，排线从屏幕下方穿过转轴，连接到主板上，同样，找到其锁扣,向上抬起并拔出排线。

第四步：移除散热模块和主板

现在可以开始拆卸核心硬件了。

1. 拆卸散热模块：
   • 拧下固定散热风扇和散热铜管的几颗螺丝。同样，注意螺丝长度。
   • 拧下螺丝后,先轻轻拔掉散热风扇的电源线。
   • 然后小心地取下整个散热模块（风扇+铜管+散热鳍片），取下时可能会有些粘性，这是由于旧的导热硅脂，请垂直向上拔出,避免用力过猛导致主板变形。
   • 如果您需要更换CPU或清理风扇，现在可以清洁散热鳍片，并用无水酒精和棉签清理掉旧的导热硅脂,然后涂上新的导热硅脂。

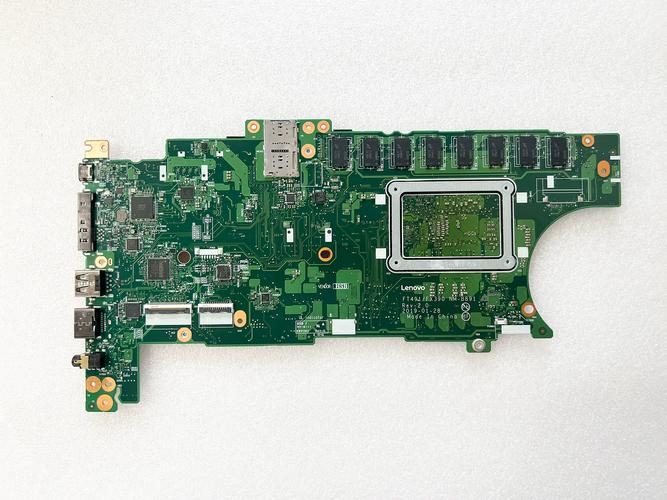

2. 拆卸主板：
   • 拧下固定主板的全部螺丝,这些螺丝通常分布在主板的四周。
   • 小心地将主板向上抬起约45度角，然后将其从机身上滑出，在滑动过程中，请确保所有排线都已断开,避免损坏。
   • 主板取下后，您就可以看到内存条、M.2固态硬盘和机械硬盘（如果配置了的话）。

第五步：拆卸存储设备（硬盘和内存）

在主板上,您可以轻松升级或更换这些部件。

1. 拆卸内存条：
   • 内存条两侧有金属卡扣,用手指同时向外侧拨动两侧的卡扣。
   • 内存条会自动弹起一个角度,然后就可以轻松地将其拔出。
2. 拆卸M.2固态硬盘：
   • 找到M.2 SSD,它通常用一颗小螺丝固定在主板上。
   • 拧下这颗螺丝后，M.2 SSD会自动弹起一个角度。
   • 捏住SSD的尾部，将其从M.2插槽中拔出。
3. 拆卸2.5英寸机械硬盘（如果装有）：
   • 在笔记本靠近掌托的位置,您会看到一个硬盘托架。
   • 拧下固定硬盘托架的螺丝,然后轻轻将整个硬盘托架向外拉出。
   • 拧下硬盘两侧的固定螺丝,即可将硬盘从托架上取下。

第六步：重新组装

组装过程与拆卸过程完全相反,请按照以下步骤进行：

1. 安装存储设备：先将内存条、M.2 SSD和机械硬盘（如果需要）安装到主板上。
2. 安装主板：将主板对准位置，轻轻放回机箱,然后拧上所有固定螺丝。
3. 安装散热模块：将新的导热硅脂均匀涂抹在CPU和GPU芯片上，然后将散热模块按回原位，确保铜管与芯片良好接触,最后拧上固定螺丝。
4. 连接所有排线：
   • 顺序非常重要：先连接键盘/触摸板排线，再连接屏幕排线，然后是无线天线,最后是主电池。
   • 插入排线时，确保方向正确，然后用力下压并听到“咔哒”声,表示锁扣已扣紧。
5. 安装后盖：将后盖对准位置，轻轻按压四周，让所有卡扣“咔哒”一声对齐并卡紧。
6. 拧上所有螺丝：按照之前拆卸的顺序和位置，将所有螺丝拧回，特别是电池仓内的那颗螺丝,务必拧上。

第七步：最终测试

1. 连接电源：插上电源适配器。
2. 开机测试：按下电源按钮,开机进入系统。
3. 功能测试：进入系统后，测试键盘、触摸板、触摸屏、摄像头、USB接口、Wi-Fi等功能是否正常。
4. 温度监控：可以使用软件（如AIDA64、HWMonitor）监控CPU和GPU的温度，确保散热模块安装正确,导热硅脂涂抹得当。

至此，您的ThinkPad E390拆机/组装工作全部完成,祝您操作顺利！
