拆机会失去官方保修，操作前请确保断开所有电源线，并做好静电防护（例如触摸金属物体释放静电）。
（图片来源网络，侵删）
拆机准备工作
- 断电： 拔掉路由器的电源适配器。
- 准备工具：
- 十字螺丝刀： DIR-816 主要使用十字螺丝。
- 塑料撬棒或卡片： 用于分离外壳卡扣,避免划伤外壳。
- 防静电手环（可选但推荐）： 防止静电损坏内部电路板。
- 选择环境： 在一个光线充足、干净、平整的桌面上进行操作。
详细拆机步骤
第一步：拆卸底脚和天线
- 拧下底脚螺丝： 将路由器翻过来，底部有4个带橡胶垫的脚垫,用小十字螺丝刀拧下这4颗螺丝。
- 取下天线： 拧下天线后,可以直接将天线从天线座上拔下来。
第二步：分离外壳
DIR-816 的外壳通常是通过卡扣固定的，而不是螺丝,这是最需要小心的一步。
- 定位卡扣： 仔细观察路由器的上下外壳接缝处,卡扣通常分布在四周和中间。
- 寻找切入点： 在天线座附近或接口区域，通常是比较好的切入点，可以用塑料撬棒或一张薄卡片,轻轻插入上下外壳的缝隙中。
- 小心撬开： 沿着缝隙慢慢移动撬棒，轻轻施力，逐一解开卡扣，你会听到“咔哒”一声，表示卡扣已经松开。
- 技巧： 可以从天线座附近开始，因为那里的卡扣通常比较容易打开,然后沿着边缘逐步向两侧和后面推进。
- 完全分离： 当所有卡扣都松开后，上下外壳就可以分开了。注意： 内部可能还有一根连接指示灯的小排线，所以不要直接完全拉开,要小心地保持连接。
第三步：断开内部连接件
你可以看到路由器的内部构造了,主要有两个需要断开的连接：
-
断开指示灯排线：
- 在主电路板的边缘，靠近电源接口或复位按钮的位置，会有一根非常细的扁平排线,连接到前壳的指示灯上。
- 轻轻向上或向外拔起排线插槽上的黑色小卡扣,然后小心地将排线从插槽中抽出。
-
断开天线接口（如果需要完全分离）：
（图片来源网络，侵删）- 如果你要完全取下上壳，还需要断开从主板连接到外置天线底座的同轴电缆,这个接口通常是通过拧上一个金属螺母来固定的。
- 用手或小钳子逆时针拧松这个螺母,然后拔出天线馈线。
完成这一步后,你就可以将上壳完全取下来了。
内部结构一览

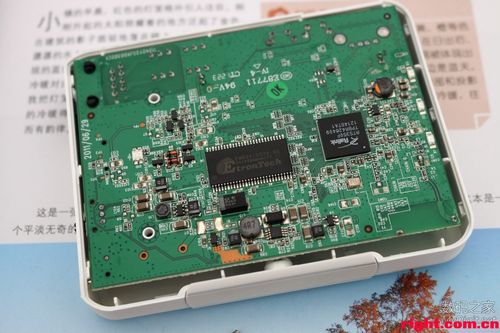

成功拆开后,你会看到以下主要部件：
- 外壳： 分为上壳和下壳，由塑料制成,通过卡扣固定。

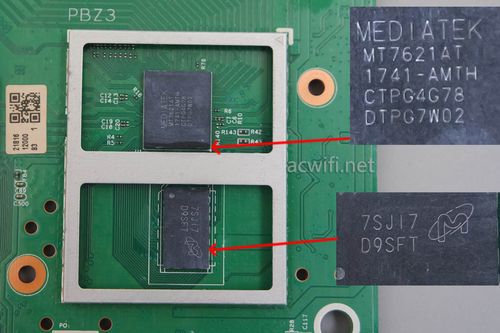

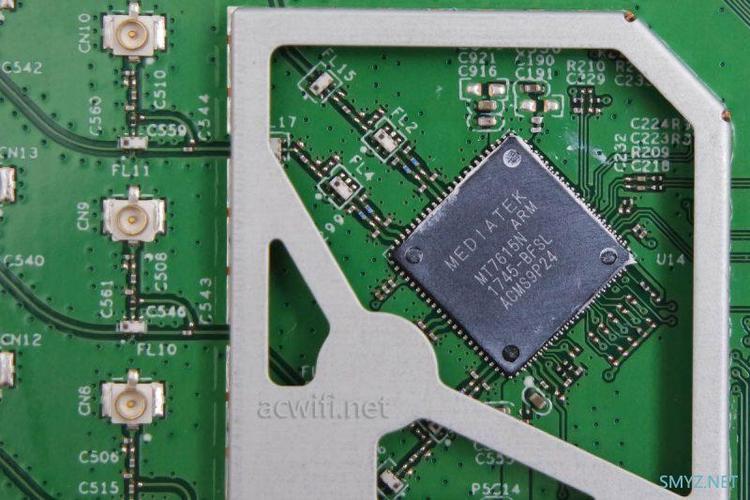

- 主电路板： 路由器的“大脑”,上面集成了所有芯片和元件。
- 散热片： 通常覆盖在主芯片（CPU/SoC）上，用于散热,它可能通过导热膏与芯片接触。
- 内存芯片： 通常有2-4颗黑色的方形芯片，用于临时数据存储，DIR-816一般是64MB。
- 闪存芯片： 通常只有1颗，用于存储固件系统,一般是8MB或16MB。
- 天线：
- 外置天线： 2根或3根,通过同轴电缆连接到主板。
- 内置天线： 在主板上还焊接着几根小的金属条,用于内部信号覆盖。
- 电源接口： 连接外部电源适配器的接口。
- 网络接口芯片： 负责处理有线网络连接的芯片。
常见拆机后的操作
清洁散热
这是最常见的拆机目的，DIR-816 容易发热,散热不良会导致死机或降速。
- 步骤：
- 用小十字螺丝刀拧下固定散热片的螺丝。
- 小心取下散热片。
- 用棉签和无水酒精或专用清洁剂,擦拭掉芯片和散热片上的旧导热膏。
- 在芯片中心涂抹一小颗新的硅脂导热膏（绿豆大小即可）。
- 将散热片重新装回并拧紧螺丝。
升级内存/闪存（高风险！）
一些高级玩家会尝试更换内存或闪存芯片，以获得更好的性能或刷第三方固件（如OpenWrt）。
（图片来源网络，侵删）
- 警告： 这属于高级操作，需要专业的焊接工具（热风枪）和技巧，操作不当会直接烧毁主板。不建议普通用户尝试。
更换天线
如果你觉得信号覆盖不够,可以更换更高增益的外置天线。
- 步骤：
- 按照上述步骤拆机。
- 拧松并拔下原有的天线馈线。
- 将新的高增益天线的接头插入主板接口,并拧紧螺母。
- 重新组装路由器。
刷写第三方固件（如OpenWrt）
拆机本身不是刷固件的必要步骤，但有时为了更好地焊接或调试,可能会在拆机状态下进行。
- 注意： 刷写第三方固件有“变砖”风险，请务必严格按照教程操作，并确认你的DIR-816型号和硬件版本是否支持。
重新组装
组装过程与拆机过程相反，请务必小心,避免遗漏或损坏部件。
- 将上壳对准下壳,确保所有卡扣位置对齐。
- 轻轻按压，使上下外壳完全闭合，确保所有卡扣都“咔哒”一声复位。
- 重新连接指示灯排线和天线馈线。
- 将天线座和底脚装回。
- 拧回所有螺丝。
- 连接电源和网线,测试路由器是否正常工作。
希望这份详细的拆机指南能帮到你！
