戴尔inspironm5010拆机

在进行任何操作之前，请务必阅读以下重要提示：

重要提示

1. 断开所有电源： 拆机前，请务必将笔记本关机，拔掉电源适配器，并移除电池,这是防止短路和电击的首要步骤。
2. 防静电措施： 人体静电可能会损坏精密的电子元件，建议在接触主板前，触摸一下金属水管或暖气片，释放静电,最好佩戴防静电手环。
3. 准备合适的工具： 你需要一套精密螺丝刀（主要包含十字和一字螺丝刀）、塑料撬棒（非常重要，可以避免划伤外壳）、镊子和一个容器，用于分类存放拆下的螺丝（不同长度和位置的螺丝不要搞混）。
4. 拍照记录： 在每一步拆卸前，用手机拍下当前的结构和螺丝位置，这在你重新安装时会非常有帮助,可以有效避免装错或遗漏。
5. 轻柔操作： 笔记本内部有很多排线和脆弱的卡扣，用力过猛很容易造成永久性损坏，请务必耐心、轻柔。

戴尔 Inspiron M5010 拆机步骤详解

第一步：准备工作

1. 将笔记本翻过来,底部朝上。
2. 拧下后盖的所有螺丝，M5010 的后盖螺丝通常很多，请务必拍照记录每个螺丝的位置,因为它们可能长度不同。
3. 用塑料撬棒小心地从缝隙处插入，慢慢撬开后盖，M5010 的后盖是通过卡扣固定的，需要均匀用力,避免在某个地方用力过猛导致卡扣断裂。

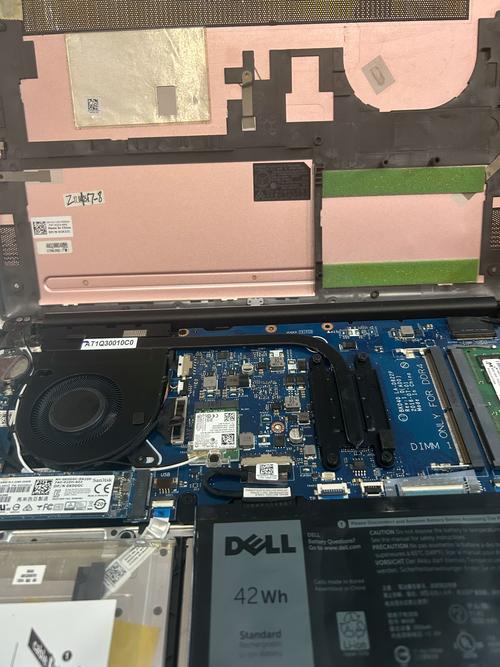

4. 取下后盖，现在你可以看到内部的电池、内存条、硬盘和散热风扇。

第二步：移除电池和内存/硬盘（可选，但推荐）

1. 移除电池： 找到电池的排线，通常有一个小卡扣，向外轻轻拨动即可解锁排线,然后拔出电池。
2. 移除内存条： 内存条两侧有金属卡扣，向外拨开，内存条会自动弹起,然后斜向上取出。
3. 移除硬盘：
   • 硬盘通常被一个金属支架固定着,拧下固定支架的螺丝。
   • 取下支架,你会看到硬盘的接口和另一根排线。
   • 拔掉硬盘的SATA数据线和电源排线（如果有的话）。
   • 将硬盘从接口中滑出,然后取出。

第三步：断开键盘排线（最关键的一步）

这一步是 M5010 拆机中最麻烦、最容易出错的地方。

1. 将笔记本翻过来，正面朝上,打开屏幕。
2. 你会看到键盘上方有一条黑色的塑料装饰条,它覆盖着键盘的顶部边缘和电源按钮。
3. 用塑料撬棒小心地从键盘和屏幕转轴附近的缝隙开始，沿着这条装饰条的边缘慢慢撬开,它也是通过卡扣固定的。
4. 取下装饰条后，你就可以看到键盘顶部排线的接口了，它通常是一个ZIF（零插拔力）插槽，上面有一个黑色的小塑料片。
5. 用指甲或撬棒轻轻向上挑起这个黑色小塑料片（大约45度角即可）,千万不要完全拔掉它。
6. 挑起后，键盘的排线就会自动松开。轻轻地将排线从插槽中水平拔出，注意方向,不要弄弯或折断排线。
7. 拧下固定键盘的几颗螺丝（通常在键盘的四个角下方）。
8. 将键盘向上翻转（键盘下面还有一根连接触摸板的排线），轻轻地将连接触摸板的排线从主板上拔出（同样是ZIF插槽，操作方法同上）。
9. 完全断开键盘和触摸板后,就可以将键盘组件从笔记本上取下了。

第四步：拆卸掌托/外壳

1. 键盘取下后，你会看到整个掌托和外壳（包括触摸板区域）。
2. 拧下固定掌托的所有螺丝（同样，位置和长度可能不同，请拍照）。
3. 用塑料撬棒沿着掌托的边缘慢慢撬开,它会与屏幕边框和机身主体卡在一起。
4. 小心地取下掌托,此时你已经能看到主板的绝大部分了。

第五步：断开其他连接线并拆卸主板

1. 在掌托下方，你会看到连接到主板的各种排线，
   • 电源开关排线
   • 转轴处的屏幕排线（非常脆弱,请格外小心）
   • 无线网卡天线（通常有两根，白色和黑色,记住它们连接的位置）
   • 其他状态指示灯排线等
2. 逐一识别并拔掉这些排线，记住每根排线的连接位置，最好拍照，拔排线的方法和之前一样，先挑起ZIF插槽的卡扣,再水平拔出排线。
3. 所有排线断开后,拧下固定主板的螺丝。
4. 小心地向上抬起主板的一端，然后从另一端滑出,将主板从机身上取下。

第六步：拆卸散热模组

1. 主板取下后，散热模组（风扇、散热片、热管）就完全暴露出来了。
2. 拧下固定散热片和风扇的螺丝。
3. 小心地拔掉风扇的电源线。
4. 取下整个散热模组。
5. 如果需要更换硅脂，请用无水酒精和棉签彻底清洁CPU和GPU芯片上的旧硅脂,然后涂抹新的硅脂。

重新安装

安装过程是拆卸的逆过程,请按照以下顺序进行：

1. 安装散热模组： 在CPU和GPU上涂抹新硅脂，然后装回散热片和风扇,并拧紧螺丝。
2. 安装主板： 将主板对准位置，轻轻滑入,然后拧紧所有螺丝。
3. 连接所有排线： 这是最关键的一步！ 根据你之前拍的照片，将所有排线一一插回原来的位置，确保排线插到底,ZIF插槽的卡扣扣紧。
4. 安装掌托： 将掌托对准位置，轻轻按回，确保所有卡扣都扣上,然后拧上螺丝。
5. 安装键盘组件：
   • 先将触摸板的排线连接到主板上。
   • 将键盘放回原位，然后将键盘的排线插入主板插槽，最后将ZIF插槽的黑色小塑料片按下并扣紧。
   • 拧上固定键盘的螺丝。
   • 将键盘上方的装饰条按回原位,确保卡扣都扣上。
6. 安装硬盘和内存： 将硬盘和内存条按之前相反的步骤装回并固定好。
7. 安装电池： 连接好电池排线。
8. 合上后盖： 将后盖对齐，均匀用力按下，直到所有卡扣都“咔哒”一声扣紧。
9. 拧上所有后盖螺丝。

最后测试

1. 不要急着立即装好所有螺丝，先连接电源适配器，开机测试一下，如果能正常进入系统,说明基本安装成功。
2. 确认一切正常后，再拧上剩余的螺丝,完成整个拆机过程。

拆机过程虽然繁琐，但只要你耐心、细心，并遵循以上步骤，成功完成 Inspiron M5010 的拆机是完全有可能的,祝你成功！
