戴尔Venue 11 Pro拆机后内部有何玄机？

⚠️ 重要提示：拆机有风险！

• 保修失效： 拆机将立即使您的设备失去官方保修资格。
• 损坏风险： Venue 11 Pro 的内部结构非常紧凑，螺丝细小，排线脆弱，操作不当极易造成屏幕、主板、排线等部件的永久性损坏。
• 静电风险： 人体静电可能精密电子元件造成不可逆的损坏，请务必在干燥、防静电的环境下操作,并佩戴防静电手环。
• 备件难寻： 该系列设备已上市多年，官方配件非常难找,第三方配件质量参差不齐。

如果您决定继续，请务必仔细阅读以下所有步骤，并准备好合适的工具。

第一部分：准备工作

所需工具

1. 塑料撬棒/撬片： 至关重要！ 必须使用塑料材质，避免金属工具划伤或损坏塑料卡扣和屏幕,一套不同尺寸的撬棒会非常有用。
2. 小型十字螺丝刀 (PH00)： 用于拆解内部螺丝，螺丝非常小,请务必选择尺寸精准的螺丝刀。
3. 塑料卡片/薄塑料片： 如旧的身份证、会员卡等,用于初步分离屏幕和后盖。
4. 镊子： 用于夹取细小的螺丝和操作排线。
5. 防静电手环： 强烈建议佩戴,以保护主板等敏感电子元件。
6. 容器： 用于存放拆下的细小螺丝，避免丢失,最好能按不同位置分类存放。
7. （可选）热风枪/吹风机： Venue 11 Pro 的屏幕和后盖之间是用强力胶粘合的，适当加热可以软化胶水,极大降低分离难度和损坏风险。

准备工作

1. 完全关机： 确保设备已完全关机,并断开所有连接。
2. 移除所有配件： 拆下键盘保护套、支架等所有外设。
3. 放置平整： 在一个光线充足、柔软（如铺上绒布）的平面上进行操作。
4. （可选）加热后盖： 如果使用热风枪或吹风机，请调至低温档，在距离后盖边缘约10-15厘米处缓慢移动，均匀加热约1-2分钟。注意： 切勿过热,以免损坏内部元件或屏幕。

第二部分：拆机步骤

分离屏幕与后盖

这是整个拆机过程中最困难、风险最高的一步。

1. 寻找切入点： Venue 11 Pro 的屏幕和后盖在四周边缘通过大量塑料卡扣和强力胶固定，从任意一个短边（有电源键和音量键的一侧）开始。
2. 插入撬片： 将一张较硬的塑料卡片或撬片从屏幕边缘和后盖的缝隙中缓缓插入，您需要用一定的力气,因为胶水很粘。
3. 缓慢移动： 沿着边缘缓慢移动撬片，同时可以稍微晃动，以切断胶水并释放卡扣，您会听到“咔哒”声,这是卡扣被解开的声音。
4. 使用撬棒： 当缝隙变大后，换用更薄的塑料撬棒，沿着整个边缘，特别是四个角，重复上述过程。四个角是卡扣最密集、最容易损坏的地方，请格外小心。
5. 逐步分离： 从一个短边开始，逐步向两个长边推进，在长边上，您可以先用撬棒撬开一小段，然后插入几张卡片卡住，防止其重新粘合,再继续撬开下一段。

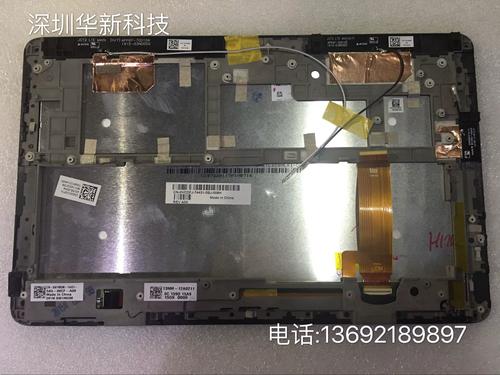

6. 完全分离： 当所有边缘都分离后，屏幕后盖组件就可以从后盖上取下了,屏幕组件仍然通过一根或多根排线与主板连接。

断开排线

在拿起屏幕组件之前,必须先断开所有连接。

1. 识别排线： Venue 11 Pro 通常有以下几根排线需要断开：
   • 屏幕排线： 最粗、最重要的一根,连接到屏幕背电路板。
   • 摄像头排线： 如果设备带摄像头,会有一根非常细小的排线。
   • 其他传感器排线： 如光线传感器等。
2. 解开锁扣： 每根排线都有一个小的塑料锁扣，您需要用指甲或撬棒的尖端先将锁扣向上或向旁边拨开（不同排线锁扣方向不同，请仔细观察），听到“咔哒”声表示锁扣已解开。
3. 垂直拔出排线： 绝对不要水平拉动排线！ 解锁后，用镊子夹住排线连接器的塑料部分，垂直于主板的方向，平稳、果断地将其拔出,用力过猛或方向错误会导致排线或插槽损坏。
4. 取下屏幕组件： 确认所有排线都已断开后，您就可以将整个屏幕组件（屏幕+键盘保护套）从机身上取下来了。

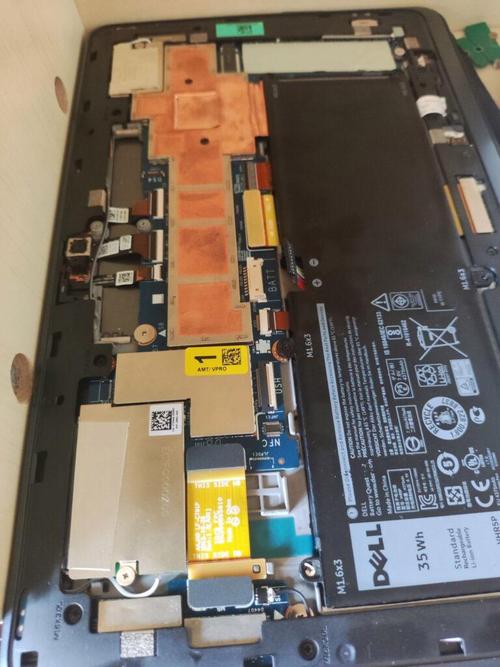

移除后盖内部的组件

现在您看到的是设备的核心部分,后盖内部可能还粘有一些组件。

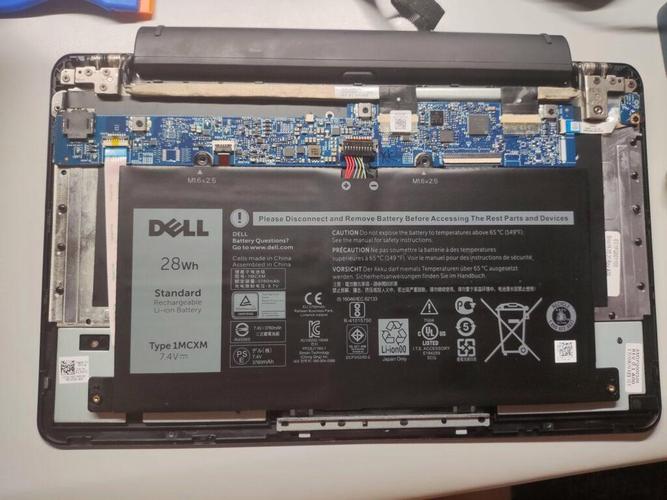

1. 移除电池： Venue 11 Pro 的电池是用大量的强力胶粘在后盖内侧的，用撬棒小心地从电池边缘慢慢插入，缓慢移动，将胶水一点点分开，这个过程需要极大的耐心，切勿使用蛮力，否则电池会变形甚至起火。
2. 断开电池连接器： 电池断开后，找到连接到主板的电池排线，并用同样的方法（解开锁扣，垂直拔出）将其断开。
3. 移除其他组件： 根据您的目的，可能还需要移除：
   • 扬声器： 通常有螺丝固定。
   • 主板： 主板由几颗螺丝固定,断开所有连接后即可取出。
   • SSD固态硬盘： 如果需要更换或升级硬盘，通常在主板上,通过一个小的连接器连接。

第三部分：常见维修目标及注意事项

• 更换屏幕： 这是最常见的维修，请务必小心处理屏幕排线，避免屏幕背光损坏,新屏幕通常包括屏幕和整个键盘保护套组件。
• 更换电池： 极度危险！ 锂电池有起火和爆炸风险，如果您没有经验，强烈建议寻求专业维修人员的帮助，更换电池需要非常小心地分离旧胶,并将新电池牢固地粘好。
• 清洁风扇/更换SSD： 如果设备是带风扇的型号（通常是5137/7137），清理风扇灰尘相对简单，更换SSD则需要拆下主板,操作空间有限。

第四部分：重新组装

组装过程基本是拆机的逆过程,但需要注意以下几点：

1. 清洁接口： 在重新连接排线前,确保排线和插槽上没有灰尘或碎屑。
2. 对准排线： 插入排线时，确保方向完全正确，然后听到锁扣“咔哒”一声锁紧。
3. 更换胶水： 重新粘合屏幕和后盖时，原有的胶水基本已失效，建议使用专用的手机屏幕胶（如B-7000、T-8000等），均匀地涂抹在后盖边缘。不要涂太多,以免溢出污染屏幕或内部元件。
4. 对齐卡扣： 在合上屏幕时，从边缘开始，一边轻轻按压,一边确保所有卡扣都准确入位。
5. 测试功能： 在完全拧紧所有螺丝之前，先连接充电器开机，测试屏幕显示、触摸、摄像头、按键等所有功能是否正常,这样可以及早发现问题。
6. 拧紧螺丝： 确认所有功能正常后，按照与拆卸相反的顺序，用适当的力矩拧回所有螺丝，注意不同位置的螺丝长度可能不同,请务必放回原位。

祝您拆机顺利！如果过程中遇到任何困难，请立即停止,并考虑寻求专业帮助。
