Studio 1558拆机视频，内部结构如何？维修难度大吗？

Studio 1558 是一款发布于2009-2010年间的经典15.6英寸娱乐笔记本，虽然年代久远，但至今仍有不少用户在升级硬件或进行维修，拆机过程相对清晰,但需要注意一些细节。

1. 工具准备：你需要一套精密螺丝刀（主要是PH0和PH1）、塑料撬棒（非常重要，防止划伤外壳）、防静电手环（可选但推荐）。
2. 关键步骤：整个拆机过程的核心在于 先拆下键盘,这是打开后盖和内部所有组件的第一步。
3. 主要升级点：用户通常拆机是为了升级 内存、硬盘 或 清理风扇和更换散热硅脂。

戴尔 Studio 1558 拆机图文步骤概览（帮助你看懂视频）

在看视频之前,了解这些关键步骤会让你对整个过程更有把握：

第一步：准备工作

• 关机并断电：确保电脑完全关机,并拔掉电源适配器和电池。
• 移除电池：翻转笔记本，找到电池锁扣,向外滑动将电池弹出。
• 移除所有螺丝：翻转回正面，用PH0螺丝刀拧下键盘区域的所有螺丝。注意：有些螺丝可能藏在脚垫或标签下,需要仔细观察。

第二步：拆卸键盘（最关键的一步）

• 这是 Studio 1558 拆机的核心，键盘是通过几个卡扣固定在C面（掌托区域）的。
• 从键盘上方的缝隙（屏幕转轴附近）用 塑料撬棒 小心地插入,轻轻撬开卡扣。
• 沿着键盘边缘慢慢滑动撬棒，依次松开所有的卡扣。动作一定要轻柔,避免撬断卡扣。
• 键盘下方有一根 排线 连接到主板上，轻轻掀开键盘排线插槽上的小卡扣,然后抽出排线。

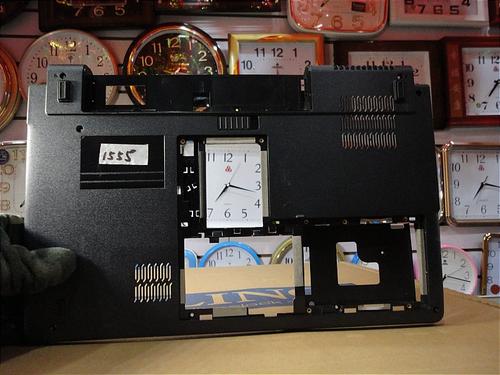

第三步：打开后盖

• 当键盘被移除后，你会看到整个C面内部的螺丝,这些螺丝固定着后盖。
• 用PH1螺丝刀拧下所有固定后盖的螺丝。
• 再次使用 塑料撬棒，沿着后盖的缝隙慢慢划一圈,松开所有卡扣。
• 轻轻撬开后盖,然后就可以取下来了。

第四步：访问内部组件

你可以看到笔记本的内部了,可以进行以下操作：

• 升级内存：内存条通常位于后盖下方，两侧有金属卡扣,向外掰开即可取出。
• 更换/升级硬盘：硬盘被一个托架固定，拧下托架的螺丝即可取出,更换SSD或更大容量的HDD非常方便。

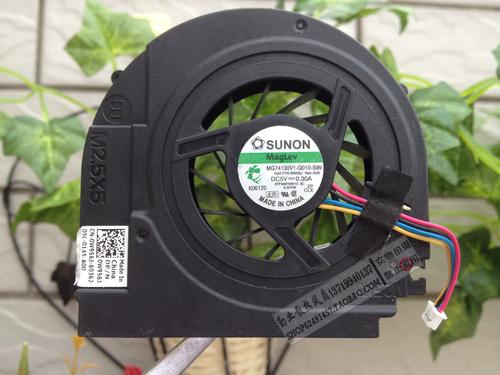

• 清理风扇和更换硅脂：
  • 找到散热风扇（通常在CPU和GPU上方）。
  • 拧下固定风扇的螺丝，拔掉风扇电源线,取下风扇。
  • 清理风扇扇叶和散热口积灰。
  • 用无水酒精和棉签擦掉旧的CPU/GPU散热硅脂。
  • 在芯片核心上涂抹新的硅脂（推荐信越7921或利民TF7）。
  • 按相反步骤装回散热模块。

推荐的拆机视频资源

由于是较老的机型，专门的中文视频教程可能不多，但英文视频非常详细,配合上面的图文说明完全可以看懂。

首选推荐 (英文，但最清晰)

这个视频是B站上最受欢迎的教程之一，讲解非常详细,适合初学者。

• : Dell Studio 1558 - Disassembly and Upgrade Guide
• UP主: HDWrestler
• 视频链接: https://www.youtube.com/watch?v=9x3hF0dYQ2E
• 视频特点:
  • 步骤清晰,每一步都有特写。
  • 详细展示了如何拆卸键盘、打开后盖、更换内存和硬盘。
  • 对新手非常友好。

其他备选资源

你可以在YouTube或B站搜索以下关键词,可能会找到更多视频：

• YouTube 搜索关键词:

  • Dell Studio 1558 disassembly
  • Studio 1558 take apart
  • Dell Studio 1558 fan replacement (专门更换风扇的视频)
  • Studio 1558 upgrade RAM SSD (升级内存和硬盘的视频)

• Bilibili 搜索关键词:

  • 戴尔 Studio 1558 拆机
  • Studio 1558 清灰换硅脂
  • 1558 升级固态硬盘

拆机注意事项

1. 防静电：在干燥环境下，人体静电可能损坏精密电子元件，建议在接触主板前触摸一下金属机箱释放静电,或佩戴防静电手环。
2. 拍照记录：在拆卸每一颗螺丝或拔下每一根排线前，用手机拍一张照片,这样在组装时就不会搞错位置。
3. 螺丝分类：Studio 1558 的螺丝长度和规格可能不同，最好将它们按不同位置分开放置,避免装错导致后盖无法合拢。
4. 线缆管理：拔排线时，一定要先掀开固定卡扣，然后垂直拔出,不要硬拉。
5. 硅脂用量：涂抹硅脂时，挤出米粒大小即可,涂太多会影响导热效果。

希望这份详细的指南和视频资源能帮助您顺利完成 Studio 1558 的拆机工作！祝您操作顺利！
