ThinkPad E555拆机清灰步骤详解？

【重要提醒】准备工作与安全须知

1. 断电断连接：在开始之前，务必将电脑完全关机，并拔掉电源适配器，如果使用的是笔记本电池，强烈建议将电池取下，E555 的电池通常是可拆卸的，从底部抠开卡扣即可取出。
2. 防静电：人体静电可能会损坏精密的电子元件，建议在操作前触摸一下金属水管或暖气片，释放静电，也可以佩戴防静电手环。
3. 工作环境：选择一个光线充足、干净整洁、平坦的桌面，准备好所需的工具，并找一个盒子或袋子来存放拆下的小螺丝，因为不同位置的螺丝长度可能不同。
4. 备份资料：虽然清灰本身不会导致数据丢失，但任何硬件操作都存在极小风险，提前备份重要数据是良好习惯。
5. 记录过程：可以用手机拍照记录每一步的拆解状态，方便后续还原。

【第一步：准备工具】

你需要以下几样工具：

• 十字螺丝刀：主力工具，最好是磁性的，可以方便地吸附和拧下小螺丝。
• 塑料撬棒/卡片：用于撬开卡扣，避免划伤脆弱的塑料外壳，旧银行卡、塑料片都可以。
• 小刷子：最好是软毛的、不易掉毛的刷子（如画笔、化妆刷），用于清扫灰尘。
• 吹气球/皮老虎：用于吹走角落的灰尘，如果条件允许，压缩空气罐 是最佳选择，它能更彻底地清除灰尘。
• 散热硅脂：如果你的 CPU 和散热风扇之间的导热硅脂已经干裂、变硬，或者你计划进行深度清灰，建议准备一小管新的散热硅脂，品牌推荐：利民、酷冷至尊、信越7921等。

【第二步：拆解过程】

ThinkPad E555 的设计比较友好，主要通过底盖进行维护。

取下后盖

• 将笔记本翻转过来,D面（底面）朝上。
• 你会看到整个后盖被很多螺丝固定,用十字螺丝刀依次拧下所有螺丝。
  • 注意：仔细观察，有些螺丝可能比较长，有些比较短，有些上面还带有标识（比如带K的螺丝是键盘固定螺丝），最好将它们按位置分开放置，防止装错。
• 拧下所有螺丝后,不要急着撬开，用塑料撬棒沿着后盖的缝隙，从内存条仓盖或硬盘仓盖的边缘开始，轻轻撬开卡扣。
• ThinkPad的后盖卡扣通常比较紧,需要耐心地一圈一圈撬，不要用蛮力，以免损坏卡扣。
• 当所有卡扣都松开后,后盖就可以取下来了，取下后盖时，可能会有连接线（如Wi-Fi天线）连接到主板上，先不要完全取下后盖，轻轻将其翻转过来，放在旁边。

断开Wi-Fi天线连接

• 在无线网卡（通常在内存条附近）上，你会看到两根细小的金属线，这就是Wi-Fi天线。
• 天线是通过一个很小的黑色塑料卡扣固定的,用指甲或塑料撬棒轻轻向上抬起卡扣，然后就可以将天线接头拔出来了。
  • 技巧：记住哪根天线连接在主板上标有 MAIN 或 0 的接口，哪根连接在 AUX 或 1 的接口，黑色的是主天线，白色的是辅助天线，装回去时不要接反。

清洁散热模块（核心步骤）

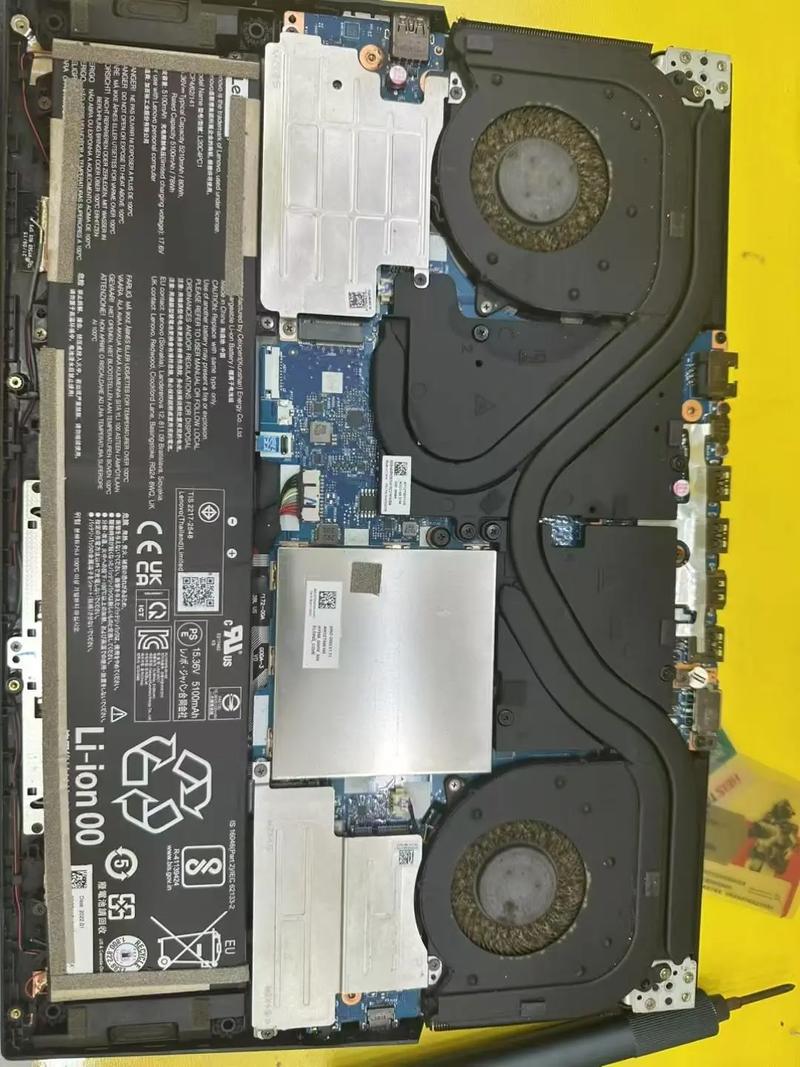

你可以看到内部的硬件了,重点是散热模块（风扇、散热片、铜管）。

• 拆卸风扇：

  • 找到连接到风扇的电源线,它是一个很小的插头，捏住插头的塑料部分，垂直向上拔出，不要左右摇晃。
  • 拧下固定风扇的螺丝（通常只有2-3颗）。
  • 取下风扇,你会发现风扇的出风口和散热鳍片之间被大量的灰尘堵塞了。

• 拆卸散热模块：


  （图片来源网络，侵删）
  • 拧下固定散热片和铜管的螺丝。注意：这些螺丝通常有固定的顺序，需要对角线、分批次地拧松，否则可能会导致散热片压力不均，损坏CPU/GPU或铜管，建议先拧松所有螺丝半圈，然后再分批次完全拧下。
  • 小心地垂直向上抬起整个散热模块,它可能会因为和CPU/GPU上的旧硅脂粘住而比较紧，可以轻轻左右晃动一下取下。

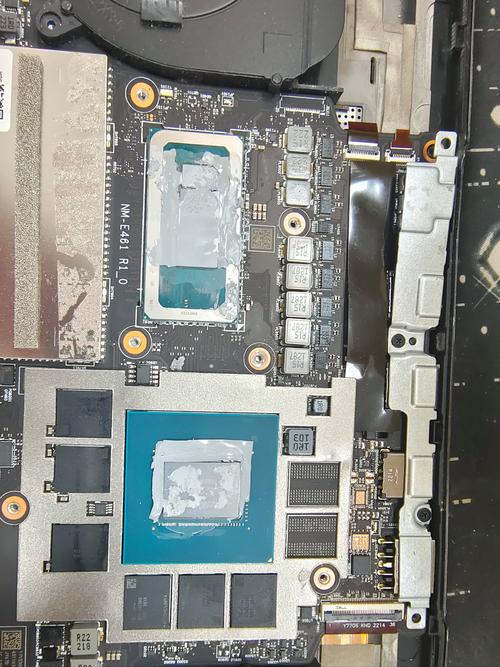

  • 取下散热模块后，你会看到CPU和GPU芯片，用纸巾或软布擦掉芯片上残留的旧硅脂。

彻底清灰

• 清洁风扇：用小刷子刷掉风扇扇叶和边缘的灰尘，然后用吹气球或压缩空气对准风扇的出风口和进风口，从内向外吹气，将内部的灰尘吹出。注意：用手按住扇叶，防止它高速空转损坏轴承。
• 清洁散热片：这是积灰最严重的地方，用小刷子仔细刷掉散热鳍片表面的灰尘，对于顽固的灰尘，可以用压缩空气进行“定点爆破式”吹扫，将深处的灰尘吹出来。
• 清洁其他区域：顺便用刷子和吹气球清洁一下内存条、硬盘等区域的其他灰尘。

【第三步：涂抹硅脂与重新组装】

涂抹新的散热硅脂

• 如果旧硅脂已经干硬,或者你决定更换，这是关键一步。
• 在CPU和GPU的核心（芯片中心那块正方形区域）上，挤出米粒大小的新硅脂即可，不要涂太多，否则会影响导热效果。
• 用塑料刮板（或干净的银行卡边缘），将硅脂均匀地涂抹在芯片表面，刮成一层薄薄、平整的膜，确保能完全覆盖核心区域即可。
• 将散热模块对准CPU和GPU的位置，垂直、平稳地放回。
• 按照与拆卸时相反的顺序（即从中心向四周，对角线），分批次、逐步地将散热螺丝拧紧，确保压力均匀，最后再用螺丝刀加力拧紧一圈，确保散热片与芯片紧密贴合。

重新安装风扇

• 将风扇放回原位,拧紧固定螺丝。
• 将风扇的电源线插头插回原来的位置,确保插到底，听到“咔”的一声。

重新连接天线并装回后盖

• 将Wi-Fi天线的接头按照之前记住的 MAIN 和 AUX 位置，插回无线网卡的接口上，然后按下黑色卡扣固定。
• 将后盖翻转回来,对准位置，轻轻按压，确保所有卡扣都“咔哒”一声复位。
• 将之前拧下的所有螺丝按原位拧回。

装上电池并开机测试

• 将电池装回笔记本底部。
• 接上电源适配器,开机。
• 进入系统后,可以下载一个监控软件（如 HWMonitor、AIDA64）查看CPU和GPU的温度，如果清灰成功，待机温度和满载温度应该会比之前有明显下降。

【总结与常见问题】

• 清灰后电脑无法开机？
  • 检查是否所有螺丝都拧紧,特别是散热模块的螺丝。
  • 检查是否有遗落的螺丝或工具在主板。
  • 检查Wi-Fi天线、风扇、内存条等是否安装到位。
  • 重新插拔一下内存条和硬盘。
• 清灰后噪音更大？

  可能是风扇的灰尘没有清理干净,或者安装时碰到了扇叶，可以再次拆下风扇检查。

• 清灰后温度没有改善？

  很可能是硅脂涂抹不均匀或过少/过多，或者散热模块没有安装到位，导致接触不良，需要重新拆卸并涂抹硅脂。

希望这份详细的指南能帮助你顺利完成 ThinkPad E555 的清灰工作！祝你成功！
