Bose Companion5拆机后内部有何玄机？

Bose Companion5拆机全攻略：从入门到精通，解锁声学巨头的“内在乾坤”

不仅是拆解，更是深度维修、升级与保养的终极指南 Bose Companion5作为桌面多媒体音响的传奇之作，其精巧的内部结构和卓越的音质让无数用户着迷，当它出现故障或你渴望一探究竟时，拆机成为必经之路，本文将以【高级机械维修】专家的视角，提供一份详尽、安全、可操作的Bose Companion5拆机全攻略，涵盖工具准备、步骤详解、内部结构解析、常见故障维修及保养技巧，助你从“小白”成长为“大神”。

引言：为何我们要拆解Bose Companion5？

“Bose Companion5拆机”——当这个关键词出现在百度搜索框时，用户背后可能隐藏着几种核心需求：

1. 故障维修： 音箱无声、一侧不响、有杂音、低音炮不工作等，希望通过拆机检查内部线路、功放板或扬声器单元。
2. 深度清洁： 长期使用后，内部积灰可能导致音质下降或过热，需要彻底清洁。
3. 技术探究与DIY升级： 作为音响爱好者，希望了解其内部构造，甚至尝试更换电容、升级线材等DIY操作。
4. 回收与零件利用： 一台报废的Companion5，其内部优质的功放模块、扬声器单元等仍有价值。

无论你的初衷是哪一种,一份专业、细致的拆机指南都是你成功的第一步。拆解任何电子设备都存在风险，可能导致设备永久损坏或存在触电危险，本指南旨在提供技术参考，操作请务必谨慎，并确保在断电状态下进行。

拆机前的“战前准备”：工具、心态与安全

工欲善其事,必先利其器，对于精密的Bose Companion5，准备合适的工具至关重要。

必备工具清单：

• 防静电手环： 【专家强调】 这是保护内部敏感电子元件（如功放IC、电容）的“生命线”，必不可少。
• 精密螺丝刀套装： 需要包含PH000（极十字）、PH1、PH2等型号，用于拆卸外壳固定螺丝，部分螺丝可能隐藏在贴纸或脚垫下。
• 塑料撬棒/塑料卡片： 用于分离卡扣式外壳，避免使用金属工具划伤精美的外壳。
• 镊子： 尖头和弯头镊子各一把，用于夹取小螺丝、固定线和处理精密部件。
• 万用表： 用于测量电压、电阻、通断，是故障排查的核心工具。
• 电烙铁与吸锡器： 如需进行电路板维修或元件更换，这是必备工具，建议使用恒温焊台。
• 清洁工具： 软毛刷、皮老虎（吹气球）、高纯度酒精、棉签。
• 工作台与良好照明： 确保操作空间整洁，光线充足。

安全第一原则：

• 断电并确认： 在开始任何操作前，务必将音箱与所有电源断开，并静置一段时间，释放内部电容可能储存的电量。
• 拍照记录： 每一步拆卸前，都用手机拍照，特别是线缆连接、部件位置等，这将是你回装时的“导航地图”。
• 有序放置： 拆下的螺丝、部件按顺序放置在不同的收纳盒中，避免混淆。

Bose Companion5拆机步骤详解（图文示意）

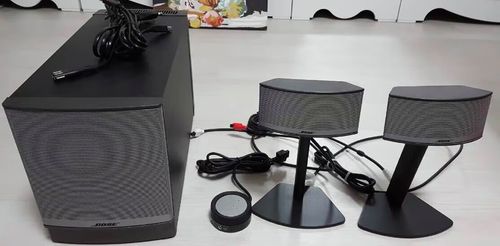

Companion5通常由一个低音炮和两个卫星箱组成,拆机难度由低到高依次为：卫星箱 -> 低音炮。

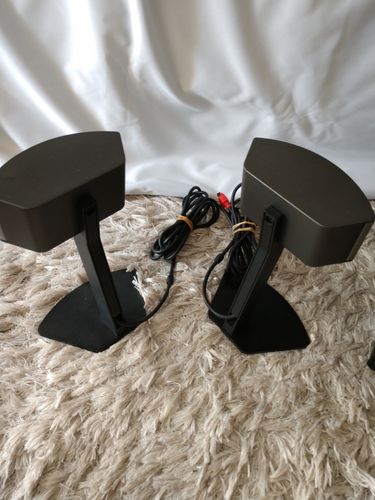

（一） 卫星箱拆解

卫星箱结构相对简单,主要是一个2.0英寸的全频扬声器单元。

1. 外观检查与螺丝定位：

   • 仔细观察卫星箱背面和底部,寻找隐藏的螺丝，有些型号的螺丝会藏在产品标签或防滑垫下方。
   • 用热风枪或吹风机小心加热标签,软化胶水后即可揭开，露出螺丝。

2. 分离前后面板：

   • 卫星箱通常由前罩和后壳通过卡扣或少量螺丝固定。
   • 使用塑料撬棒,沿着接缝处轻轻施力，逐一解开卡扣，动作要轻柔，避免暴力拆解导致卡扣断裂。

3. 断开扬声器单元连接线：

   • 打开外壳后,你会看到扬声器单元，通常有两根线（正极和负极）连接到单元的接线端子上。
   • 记住线缆颜色或用镊子小心地将插头拔下,或直接用电烙铁焊下。

4. 取出扬声器单元：

   • 扬声器单元通常通过一个金属压环或塑料卡扣固定在箱体上。
   • 拆除固定装置后,即可将整个单元取出。

【专家提示】：卫星箱内部空间狭小，线路简单，如果卫星箱不响，首先检查这里的线缆是否脱落或虚焊。

（二） 低音炮拆解（核心与难点）

低音炮结构复杂,内置了功放模块、电源模块和6.5英寸的低音扬声器单元，是拆机的重点和难点。

1. “卸甲”准备：

   • 同样,首先移除所有脚垫和贴纸，找到并拧下所有固定外壳的螺丝，低音炮的螺丝数量通常较多，且分布在不同面。
   • 【关键步骤】：在分离外壳前，务必将连接到功放板的所有线缆（包括电源线、信号线、卫星箱接线端子）的连接方式和位置拍照记录，这是最容易出错的地方。

2. 分离低音炮外壳：

   • 低音炮外壳通常由上盖和底座通过卡扣和螺丝结合。
   • 使用塑料撬棒,均匀用力，沿着边缘缓慢撬开，由于内部有功放板等部件，撬动时要时刻注意内部结构，避免撬到或损坏电路板。

3. 断开内部连接线缆：

   • 【专家强调】：这是最考验耐心的一步，根据你之前拍的照片，逐一断开连接线，常见的连接点包括：
     • 功放板与电源板之间的连接器。
     • 连接到低音扬声器的两条粗线。
     • 连接到两个卫星箱的输出端子。
     • 电源输入线。
   • 对于插头式连接,直接拔出；对于焊接点，用电烙铁焊下，切忌生拉硬拽。

4. 取出功放模块与扬声器单元：

   • 断开所有线缆后,功放模块通常会通过几个螺丝固定在箱体上，拧下螺丝即可将其取出。
   • 低音扬声器单元的固定方式与卫星箱类似,拆下压环或固定件后即可取出。

【内部结构解析】 你已经看到了Companion5的“心脏”：

• 功放模块： 一块集成了前置放大、功率放大、分频等功能的电路板，上面能看到Bose定制的功放IC、电解电容、电阻等元件，这是故障排查的核心区域。
• 电源模块： 包含变压器、整流桥、大容量滤波电容等，负责将市电转换为音箱工作所需的低压直流电。
• 低音扬声器单元： Bose标志性的“长冲程”设计，纸盆材质特殊，磁体硕大，是其深沉低音的物理基础。

拆机后能做什么？常见故障维修与升级

拆开不是目的,解决问题才是。

常见故障排查与维修

• 无声/一侧无声：
  • 检查点： 电源线是否通电、信号线是否连接正常、卫星箱接线是否松动、功放板与主板的连接器是否插紧。
  • 维修： 重新插拔所有线缆，检查功放板上是否有明显的烧毁痕迹、鼓包或漏液的电容，如有，需用同规格电容进行更换，这是最常见的故障点。
• 有杂音/电流声：
  • 检查点： 输入信号线是否屏蔽良好、内部线缆是否离电源线太近、功放板上是否有虚焊点。
  • 维修： 重新整理内部走线，远离干扰源，用酒精清洗电位器（音量旋钮）的碳膜，检查并补焊电路板上的可疑虚焊点。
• 低音效果差：
  • 检查点： 低音扬声器单元的音圈是否卡死、分频电容是否失效。
  • 维修： 轻轻按压纸盆，看是否能顺畅回弹，如有卡滞，可能是音圈损坏，用万用表测量低音单元的直流电阻，是否正常（通常为几欧姆）。

深度清洁与保养

• 除尘： 用皮老虎吹走电路板和扬声器单元上的浮尘，用软毛刷清理死角。
• 清洁单元： 用微湿的棉签轻轻擦拭扬声器单元的纸盆边缘和防尘罩，切忌使用酒精等溶剂直接接触音圈和磁路。

进阶DIY升级（高风险，需谨慎）

• 更换电容： 功放板上的滤波电容和耦合电容，对音质影响巨大，可用“红宝石”、“nichicon”等高品质品牌电容替换原厂普通电容，能显著提升声音的解析力和瞬态响应。
• 升级线材： 将内部连接线换 OFC（无氧铜）或更高规格的线材，理论上可减少信号损耗。
• “魔改”功放： 这属于顶级玩家的领域，需要深厚的电子电路知识，更换运放IC、调整偏置电流等，风险极高，不建议新手尝试。

总结与回装指南

完成维修或升级后,回装工作同样重要。

1. 反向操作： 严格按照拆卸时的逆序进行。
2. 线缆核对： 再次对照照片，确保每一条线缆都连接到正确的位置，正负极无误。
3. 检查间隙： 在合上前盖时，确保内部线缆没有被挤压或夹到。
4. 功能测试： 在完全拧紧所有螺丝前，先进行一次通电测试，确认一切正常后再最终封箱。

拆解Bose Companion5，不仅是一次简单的物理操作，更是一次与顶尖声学工程技术的深度对话，它要求我们具备耐心、细心和专业知识，希望这份详尽的指南，能够帮助你顺利完成拆机，解决你的燃眉之急，或满足你的技术好奇心，每一次成功的维修，都是一次对设备生命的延续，也是对自己技术能力的肯定。享受这个过程，但永远将安全放在首位！
