准备工作与注意事项
必备工具
- PH0# 和 PH1# 十字螺丝刀：X230s 大部分螺丝都是十字的，需要 PH0#（小）和 PH1#（稍大）两种规格。
- 塑料撬棒/薄卡片：用于撬开卡扣,避免划伤外壳。
- 防静电手环：强烈推荐！可以防止静电损坏内部精密元件。
- 磁吸托盘：用于存放拆下的螺丝，防止丢失或混淆。（非常重要！）
- 清洁刷和吹气球：用于清洁内部灰尘。
注意事项
- 完全关机并断开电源：确保电脑完全关机，并拔掉电源适配器,移除电池。
- 静电防护：人体静电是电子元件的无形杀手，佩戴防静电手环，并在干燥、洁净的环境下操作。
- 螺丝分类：X230s 的螺丝长度和规格不同，必须分门别类地存放,装回去时用错螺丝可能会导致外壳损坏或内部部件无法正常安装。
- 轻柔操作：不要使用蛮力,遇到卡扣时用撬棒小心地分离。
- 数据备份：拆机有风险，特别是涉及硬盘、内存等部件时,请提前备份好重要数据。
详细拆机步骤
第一步：移除电池和后盖螺丝
- 移除电池：翻转笔记本，将电池锁扣拨到解锁位置,然后向外滑动电池将其移除。
- 移除后盖螺丝：翻转笔记本，使用 PH1# 螺丝刀，拧下后盖上的所有螺丝。注意：
- 螺丝数量较多,且长度不一。
- 有几颗螺丝位于内存/无线网卡保护盖下方,需要先掀开盖子再拧下。
- 有一颗螺丝位于脚垫下方,需要用牙签或小刀将其挑出。
- 将所有螺丝按位置和长度放在磁吸托盘上,并做好标记。
第二步：取下后盖
- 分离卡扣：用塑料撬棒从后盖边缘（通常是电池仓一侧）小心地插入，轻轻撬开卡扣，沿着边缘慢慢移动,依次分离所有卡扣。
- 取下后盖：所有卡扣分离后，后盖就可以轻松地取下了。注意： 后盖与主板之间可能有一根连接状态指示灯的排线，如果它还连着,需要先小心地拔掉。
第三步：移除键盘和掌托
- 断开排线：找到键盘排线和触摸板排线，它们通常通过一个小的塑料卡扣或锁扣固定，用指甲或撬棒轻轻挑起卡扣,然后水平拔出排线。
- 移除键盘固定螺丝：键盘下方通常有 2-4 颗螺丝,将其拧下。
- 取下键盘：小心地将键盘向上抬起一点，然后从靠近屏幕的一侧向远离屏幕的方向滑动，即可将其取下,注意键盘下方可能还有一根连接触摸板的排线。
- 移除掌托螺丝：拧下固定掌托（C面）的螺丝,这些螺丝通常隐藏在脚垫或标签下方。
- 分离掌托：用撬棒小心地分离掌托与主机的卡扣，然后将其取下,整个内部结构就完全暴露出来了。
第四步：移除主要组件（按需操作）
现在你可以根据你的目的（如清灰、更换硬盘、升级内存、更换风扇等）来操作以下组件。

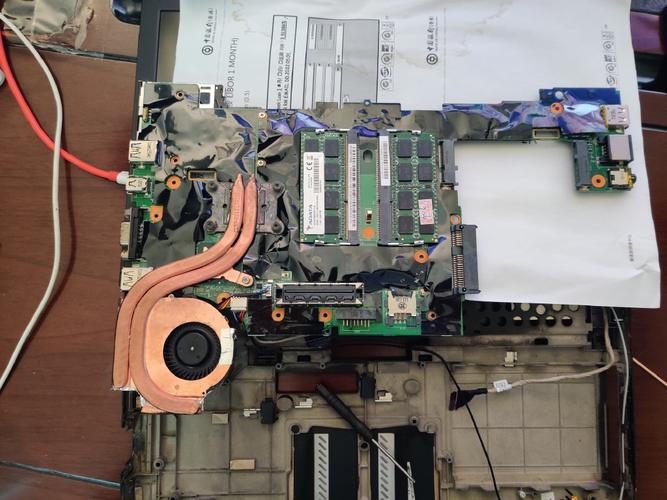

（图片来源网络，侵删）
A. 更换/升级内存
- 找到内存插槽：内存条位于机身底部,通常有两个插槽。
- 解锁内存：向外掰开内存插槽两侧的卡扣,内存条会自动弹起一个角度。
- 取下内存：抓住内存条，以大约 45 度角将其拔出。
- 安装新内存：将新内存条以相同角度插入插槽，然后向下按压,直到两侧卡扣自动扣住。
B. 更换/加装固态硬盘/机械硬盘
- 找到硬盘托架：硬盘位于主板的左下角,被一个金属托架固定。
- 断开数据线和电源线：拔掉连接到硬盘和主板的数据排线。
- 拧下硬盘托架螺丝：拧下固定硬盘托架的螺丝。
- 取出硬盘：将硬盘托架连同硬盘一起取出。
- 更换硬盘：拧下托架上固定硬盘的螺丝，将新硬盘装上,然后反向操作装回。
- 加装第二块硬盘：X230s 有一个 M.2 硬盘位（在无线网卡下方）和一个 2.5 英寸硬盘位，你可以同时安装两块硬盘，但需要购买一个特殊的硬盘支架和排线，这通常需要更深入的拆解,建议查找专门的教程。
C. 清洁/更换散热风扇
- 断开风扇排线：找到 CPU 风扇的排线,拔掉它。
- 拧下风扇螺丝：拧下固定散热风扇的螺丝。
- 取下风扇：将风扇连同散热模组一起取下,注意不要拉扯到散热铜管。
- 清洁：用刷子和吹气球清理风扇叶片和散热鳍片上的灰尘。
- 更换导热硅脂：如果你想更换 CPU 和 GPU 的导热硅脂，需要将整个散热模组从主板上取下，拧下固定散热模组的螺丝，然后取下，用无水酒精和纸巾擦掉旧的硅脂，涂上新的硅脂后,再按原样装回。
D. 更换无线网卡
- 找到无线网卡：无线网卡通常位于内存插槽旁边,通过两根天线连接。
- 断开天线：用镊子小心地拔下连接到无线网卡上的两根天线（黑色和白色）。
- 解锁网卡：网卡通常通过一个小的塑料卡扣或螺丝固定，解除锁定后,将网卡以一定角度拔出。
- 安装新网卡：将新网卡插入插槽，固定好，然后连接天线。注意： 新网卡可能需要安装对应的驱动程序。
组装步骤
组装过程与拆机完全相反,请务必遵循以下原则：
- 检查排线和螺丝：在安装任何部件前，确保排线正确插入并锁好,螺丝都已归位。
- 对准位置：安装主板、掌托、键盘时,确保所有卡扣和接口都对准。
- 螺丝归位：严格按照拆下时的顺序和位置，拧回所有螺丝。不要拧得太紧,以免损坏塑料卡扣或后盖。
- 最后测试：在完全合上后盖之前，可以连接电源适配器开机，检查所有功能（屏幕、键盘、触摸板、无线网卡等）是否正常，如果一切正常,再装回后盖和电池。
ThinkPad X230s 的设计使得拆机非常方便，即使是新手也能通过这份指南完成大部分的维护和升级工作，记住“耐心、细心、分类”是拆机的三大法宝,祝你操作顺利！

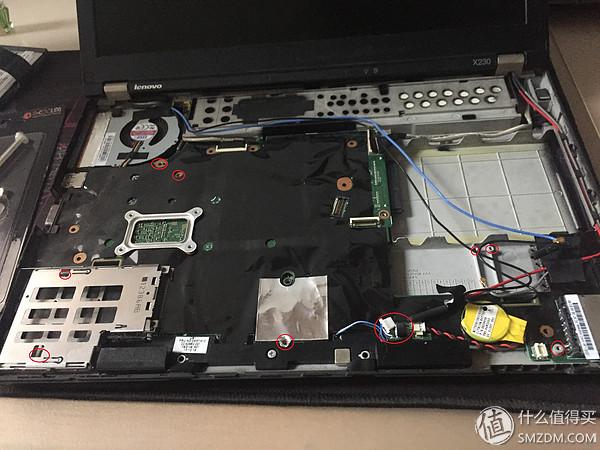

（图片来源网络，侵删）
