HTC Desire 820拆机后内部结构如何？

拆机有风险！操作不当可能导致手机损坏、功能失灵甚至人身伤害，请确保你了解所有风险，并准备好相应的工具，本指南仅供参考，责任自负。

拆机前准备

所需工具

• 吸盘： 用于分离屏幕和后盖。
• 撬棒/塑料薄片： 强烈建议使用塑料撬棒，避免使用金属工具刮伤内部脆弱的元件和排线，需要多种尺寸和形状（三角形、薄片状）。
• 十字螺丝刀： 用于拆卸后盖内部的螺丝。
• 热风枪/吹风机： 非必需但强烈推荐，用于软化屏幕与中框之间的胶水，大大降低分离屏幕时损坏屏幕的风险，如果没有，可以用吹风机开最高档、最热的风，对准屏幕边缘吹几分钟。
• 镊子： 用于夹取微小的螺丝和排线。
• 容器： 用于分类存放拆下的螺丝，因为不同位置的螺丝长度可能不同。
• 新屏幕/胶带（可选）： 如果你打算更换屏幕，提前准备好。

准备工作

1. 关机并断电： 确保手机完全关机。
2. 取出SIM卡和MicroSD卡： 用顶针卡住卡托孔，推出卡托。
3. 准备工作台： 在一个干净、光线充足、柔软（如铺一块布）的平面上进行操作。
4. 观看视频教程： 强烈建议在动手前，在YouTube等视频网站上搜索 "HTC Desire 820 拆机" 或 "HTC Desire 820 disassembly"，视频能让你直观地了解内部结构、螺丝位置和排线走向，比图文教程更有效。

拆机步骤详解

第一步：分离后盖

Desire 820 采用三段式设计，电池盖、屏幕和中框是分离的，这一步是整个拆机过程最简单的一步。

1. 加热（可选）： 如果感觉后盖很紧，可以用热风枪或吹风机对准手机背面的边缘均匀加热，持续30秒到1分钟，以软化胶水。
2. 使用吸盘： 将吸盘贴在电池盖的下半部分（摄像头下方）。
3. 撬开缝隙： 一手按住手机中框，一手用力拉吸盘，同时用另一只手的指甲或薄塑料片从吸盘下方插入缝隙，慢慢向后盖方向滑动。
4. 完全分离： 绕着手机边缘滑动塑料片，直到后盖完全从中框上分离下来，后盖是通过卡扣固定的，不需要拧螺丝。

第二步：断开电池连接

这是进入内部的第一步,也是为了防止在后续操作中意外短路。

1. 找到电池排线： 拧开后盖后，你会看到电池，电池上方连接着一根排线，通往主板。
2. 断开连接： 用指甲或撬棒小心地将电池排线连接器从主板的插槽中撬起，通常是向上或向外轻轻一拔即可断开。

第三步：拆卸屏幕总成

这是拆机中最关键也最需要小心的步骤。

1. 拆除屏幕螺丝： 屏幕的四周被几颗螺丝固定在中框上，用十字螺丝刀依次拧下这些螺丝。注意：不同位置的螺丝长度可能不同，一定要分开放置！ 通常有4-6颗螺丝。
2. 加热屏幕边缘（关键步骤）： 这是防止屏幕碎裂的秘诀！ 使用热风枪或吹风机，对准屏幕与中框的接缝处，均匀地加热，温度不宜过高，以免损坏屏幕，持续加热1-2分钟，让边缘的胶水充分软化。
3. 分离屏幕和中框： 从屏幕的任意一角（通常是从USB接口上方或摄像头下方）开始，用薄塑料片或撬棒小心地插入屏幕与中框的缝隙中，缓慢、均匀地滑动，切断屏幕边缘的胶水。务必保持动作轻柔，不要用力过猛，否则极易损坏屏幕或排线。
4. 断开屏幕排线： 当屏幕撬开一定角度后，你会看到连接到主板的屏幕排线，同样，用撬棒小心地将连接器拔起，断开连接。
5. 完全取下屏幕： 现在你可以将整个屏幕总成从手机上取下来了。

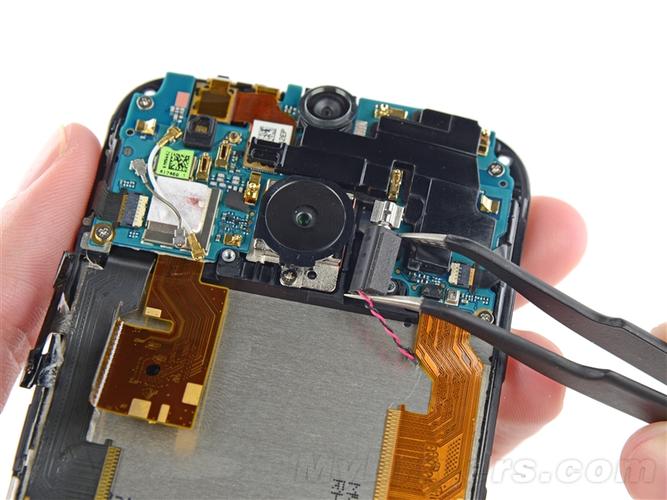

第四步：拆卸主板和其他部件

现在手机内部结构完全暴露。

1. 断开其他排线： 你会看到连接到主板的其他排线，如摄像头、按键、天线等，用撬棒依次将它们的连接器拔起。
2. 拧下主板螺丝： 主板被几颗螺丝固定在机身上，用十字螺丝刀拧下这些螺丝。
3. 取下主板： 小心地抬起主板的一端，然后将其从机身上取下，注意不要拉扯到仍然连接的排线。
4. 拆卸其他部件：
   • 电池： 电池通常也有胶水粘合，可以用撬棒小心地从边缘撬起，然后慢慢撕下。
   • 摄像头： 摄像头模组通常也是通过螺丝或卡扣固定在主板上或机身上，拧下螺丝即可取下。
   • 扬声器/振动马达： 这些部件通常也是螺丝固定的。

组装与注意事项

1. 清洁与检查： 在重新组装前，用无水酒精和棉签清洁中框和屏幕边缘的旧胶水残渣，检查所有排线、接口和螺丝孔是否有损坏。
2. 更换新胶（可选）： 如果觉得原装胶水粘性不足，可以购买专用的屏幕胶或双面胶带，重新粘贴屏幕边缘。
3. 反向操作： 组装过程是拆机的完全反向操作，请务必将所有螺丝归位，排线插回原位。
4. 对准卡扣： 在安装屏幕和后盖时，确保对准了所有卡扣，避免强行按压导致损坏。
5. 测试： 在完全拧紧所有螺丝之前，可以先连接好屏幕和电池，开机测试一下各项功能（触摸、通话、摄像头等）是否正常，确认无误后再完成组装。

总结与风险提示

• 难度： ★★☆☆☆ (中等)，对于新手来说，分离屏幕是最大的挑战。
• 最大风险： 屏幕碎裂，在撬开屏幕时，即使非常小心，也可能因为内部应力或胶水老化导致屏幕裂开，加热可以显著降低此风险。
• 次大风险： 排线损坏或插反，排线非常脆弱，用力不当会折断，插反排线可能导致无法开机或烧毁主板。
• 螺丝混淆： 不同长度的螺丝如果装错位置，可能会顶到主板或其他元件，造成严重损坏。

再次强调：如果你没有拆机经验，或者手机对你很重要，建议将手机送交专业的维修店进行操作。 如果你只是出于好奇或想学习，那么请务必谨慎操作。
