v919 3G Core M拆机，性能与散热如何？

重要声明：拆机风险

在进行任何拆解之前,请务必了解以下风险：

1. 失去保修：拆机将立即使你的设备失去官方保修资格。
2. 损坏设备：内部结构精密，螺丝长短不一，排线脆弱，操作不当极易导致屏幕碎裂、主板损坏、排线断裂等严重后果。
3. 静电风险：人体静电可能击穿精密的电子元件，导致主板永久性损坏。
4. 数据丢失：拆机过程通常需要断开电池连接，强行操作可能导致数据丢失。

如果你没有相关经验，强烈不建议自行拆解。 以下内容仅为技术分析和学习参考。

拆解前准备

• 工具：
  • 撬棒/塑料卡片：用于分离屏幕和中框。
  • 螺丝刀套装：需要包含PH000, PH00, PH0000等十字螺丝刀，以及可能需要的T5/T6六角螺丝刀。
  • 镊子：用于夹取小螺丝和排线。
  • 吸盘：用于吸附屏幕，便于分离。
  • 热风枪或吹风机：用于软化屏幕和中框之间的胶水。
  • 防静电手环：强烈推荐佩戴。
• 环境：选择一个干净、光线充足、平坦的工作台面。

V919 3G Core M 拆解步骤详解

第一步：准备工作与背面拆解

1. 关机并断开所有连接：确保平板完全关机，并断开所有充电线和配件。
2. 移除后盖：

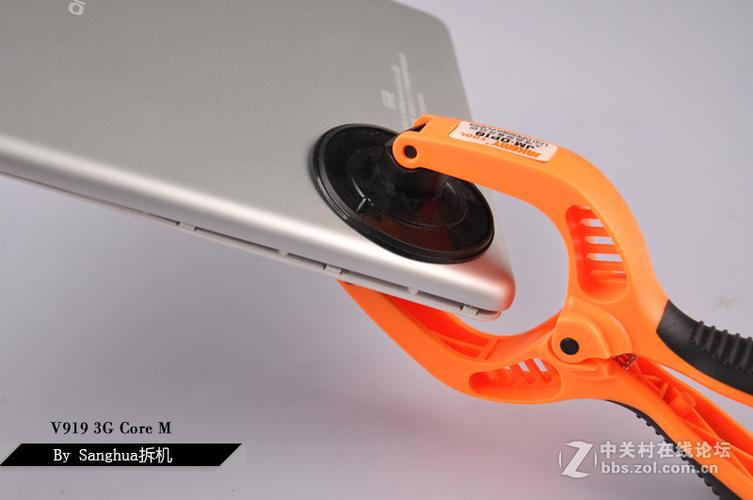

   • V919 3G Core M的屏幕和中框是通过胶水和卡扣固定的，使用热风枪或吹风机，在屏幕边缘（特别是中框）均匀加热约30-60秒，目的是软化胶水，降低分离难度和风险。
   • 用吸盘吸附在屏幕一角，同时用薄撬棒从屏幕边缘的缝隙中轻轻插入。
   • 沿着屏幕边缘缓慢移动撬棒,小心地分离屏幕和中框，你会听到“咔哒”的解锁声，这是卡扣分离的声音。动作一定要轻柔，避免用力过猛导致屏幕碎裂。
   • 分离后,你会看到内部的金属屏蔽罩和电池排线。

第二步：断开电池与移除主板屏蔽罩

1. 断开电池连接：这是最重要的一步！在操作任何其他部件之前，必须先断开电池与主板的连接，防止短路，通常电池排线上会有一个塑料扣，用指甲或撬棒轻轻挑开，然后拔出排线。
2. 移除后置摄像头：拧下固定后置摄像头的螺丝，然后小心地拔出摄像头排线。
3. 移除主板上的金属屏蔽罩：主板上覆盖着大面积的金属屏蔽罩，它们是用很多小螺丝固定的，按照顺序拧下所有螺丝（注意长短和位置，最好拍照记录），然后小心地取下屏蔽罩，屏蔽罩下通常还有连接排线，取下时要注意。

第三步：分离屏幕组件与移除主板

1. 断开屏幕连接：现在可以看到连接屏幕的排线，通常有2-3根，分别负责触摸、显示和摄像头，小心地挑开它们的固定扣，然后拔出。
2. 移除屏幕总成：屏幕总成（包括玻璃触摸屏和LCD显示面板）现在应该可以自由地取出了，注意屏幕边缘可能有胶水残留，不要强行拉扯。
3. 移除主板：
   • 主板通过几颗螺丝固定在中框上,拧下这些螺丝。
   • 主板上还连接着扬声器、Wi-Fi天线、电源按键等排线，在完全取下主板前，需要将这些排线一一拔掉。
   • 小心地将主板从平板中取出。

第四步：移除其他组件

1. 移除电池：电池通常用大量的强力胶粘在中框上，使用撬棒和热风枪，缓慢、小心地从边缘将其分离。注意电池容量不小，操作不当有安全风险，切勿刺穿或弯折电池。
2. 移除扬声器：扬声器模块通常也是用螺丝或胶水固定，拧下螺丝即可取下。
3. 移除摄像头模块：前置摄像头等模块也已固定，可以一并取出。

至此,整个平板电脑已经被完全拆解成独立的部件。

内部结构与核心组件分析

拆开后,你可以清晰地看到V919 3G Core M的内部设计：

1. 核心亮点：英特尔酷睿M处理器


   （图片来源网络，侵删）
   • 这是整台设备的心脏,它采用了14nm制程的Broadwell架构，TDP（热设计功耗）仅为4.5W，因此可以实现无风扇设计，保证了设备的静音和轻薄。
   • 具体型号可能是 Core m-5Y10 或 Core m-5Y71，性能足以应对日常办公、高清视频播放和一些轻度的生产力任务。

2. 主板设计

   • 主板布局紧凑,充分利用了内部空间，处理器、内存、闪存等核心芯片都焊接在主板上，这意味着内存和存储空间是不可升级的。
   • 内存和闪存颗粒通常由三星、海力士等品牌提供。

3. 散热系统

   • 由于是无风扇设计,散热完全依赖于铜质散热片和导热垫，热量通过主板传递到中框，再由中框大面积散发出去。
   • 在高强度使用下,设备的中框部分可能会感到明显发热，这是正常现象。

4. 电池

   • 容量通常在 8000mAh 左右，对于一块10.1英寸的平板来说，续航表现在当时算是不错的。

5. 屏幕


   （图片来源网络，侵删）
   • 采用一块 1英寸的IPS屏幕，分辨率为 1920x1200，像素密度达到224 PPI，显示效果清晰细腻。
   • 屏幕总成由外层的玻璃触摸屏和内层的LCD面板组成,两者是贴合在一起的，维修时通常需要更换整个总成，成本较高。

常见故障与维修思路

• 无法开机：
  • 检查电池排线是否松动或未插好。
  • 检查主板排线（特别是电源键排线）是否连接正常。
  • 可能是主板故障,需要专业检测。
• 屏幕不亮/触摸失灵：
  • 检查屏幕连接主板的排线是否松动或损坏。
  • 可能是屏幕总成本身损坏。
• Wi-Fi/蓝牙信号弱：
  • 检查Wi-Fi天线是否脱落或连接松动。
  • 可能是无线网卡本身故障。
• 电池续航严重下降：

  电池老化,需要更换，更换电池是拆机中最具风险的操作之一，建议由专业人士进行。

V919 3G Core M是一款设计精良、在当时具有里程碑意义的平板电脑，它的拆解过程相对常规，但需要极大的耐心和细心，对于普通用户来说，了解其内部结构有助于我们认识到这款设备的技术特点，而维修则更建议寻求专业人士的帮助。
