重要提醒：准备工作与风险提示
- 风险自负：拆机会损坏你的笔记本电脑，导致其无法正常工作,请确保你了解并愿意承担这些风险。
- 保修失效：自行拆机会使你的设备立即失去官方保修资格。
- 静电防护：人体静电可能精密的电子元件造成永久性损坏，请佩戴防静电手环,或在触摸金属部件前先触摸接地的物体释放静电。
- 工具准备：
- 小号十字螺丝刀：用于拆卸大部分螺丝。
- 塑料撬棒或薄卡片：用于分离塑料卡扣,避免划伤外壳。
- T5 和 T6 梅花螺丝刀：可能用于拆卸散热模块或硬盘托架。
- 镊子：用于处理小螺丝或线缆。
- 容器：用于分类存放不同长度和类型的螺丝,防止混淆。
第一步：准备工作与初步拆卸
-
完全断电：
（图片来源网络，侵删）- 关闭电脑。
- 拔掉电源适配器。
- 将电脑翻过来，找到电池锁扣，向外滑动并移除电池。这是最重要的一步，必须先完成。
-
移除后盖：
- XPS L502X 的后盖是由许多塑料卡扣固定的,没有螺丝。
- 将电脑平放在柔软的表面上（如毛巾）。
- 从后盖的缝隙处（通常是散热窗附近或边缘）用塑料撬棒小心地插入,轻轻撬开一个卡扣。
- 沿着边缘缓慢移动撬棒，依次解开所有卡扣，动作要轻柔,避免用力过猛导致卡扣断裂。
- 所有卡扣松开后,后盖就可以取下来了。
第二步：内部组件拆卸
取下后盖后，你将看到内部的结构，接下来按照从外到内、从简单到复杂的顺序进行拆卸。
内存
- 内存条被两端的金属卡扣固定。
- 向外掰开两端的卡扣,内存条会自动弹起一个角度。
- 然后就可以将内存条拔出。
硬盘
- 硬盘通常被一个金属托架固定在主板上。
- 找到连接硬盘的数据线和电源线，小心地拔掉,注意不要用力拉扯线缆。
- 拧下固定托架的螺丝（通常是十字螺丝）。
- 将硬盘连同托架一起向上滑动,然后从插槽中取出。
无线网卡
- 无线网卡（Wi-Fi/蓝牙模块）通常位于内存插槽附近。
- 拔掉天线，天线有两根，通常是白色和黑色的，记住它们连接的位置,安装时不要接反。
- 然后拧下固定无线网卡的小螺丝（通常是十字或梅花螺丝）。
- 将无线网卡以约30-45度的角度拔出。
散热模块（CPU/GPU 散热器）
这是最关键也最需要小心的步骤！
- 准备工作：在拆卸散热器之前，建议在 CPU 和 GPU 核心表面涂抹新的导热硅脂，旧的硅脂可能已经干涸,影响散热效果。
- 断开风扇电源：找到连接散热风扇的电源线,并将其从主板上拔下。
- 拆卸散热器：
- 拧下固定散热器底座到主板上的所有螺丝。注意：螺丝可能长度不同，请务必按顺序放好！ 有些散热器会采用对角线顺序拧紧/松开的设计,请参考官方手册或按对角线顺序操作。
- 螺丝全部拧下后，散热器可能仍然因为导热硅脂的粘性而粘在芯片上。切勿直接垂直向上拔！ 应该轻轻左右或前后晃动,使其缓慢脱离芯片表面。
- 取下散热器后，你会看到 CPU 和 GPU 芯片，用无水酒精和棉布/纸巾彻底清洁掉芯片和散热器底座上的旧硅脂。
第三步：高级拆卸（可选）
如果你需要更换主板、屏幕或其他内部组件,需要继续拆卸。
（图片来源网络，侵删）

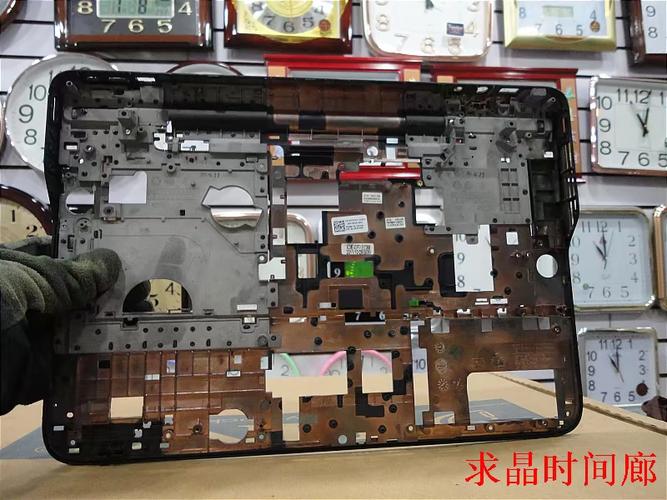

拆卸键盘和掌托
- 这是拆机中最繁琐的步骤之一,需要极大的耐心。
- 移除掌托周围的螺丝，这些螺丝可能藏在脚垫、标签或隐藏的孔洞下。
- 用塑料撬棒小心地沿着掌托和屏幕边框的缝隙撬开,断开内部的塑料卡扣。
- 断开连接掌托/键盘排线、触摸板排线、电源按钮排线等，这些排线非常脆弱，请用镊子捏住连接器的卡扣，然后垂直拔出,不要直接拉扯线缆。
- 完全断开所有连接后,才能将键盘和掌托组件从机身上取下。
拆卸屏幕
- 移除键盘和掌托后,你就可以看到屏幕的转轴和排线了。
- 断开屏幕连接到主板的排线（通常有两根：一根是数据线，一根是摄像头/无线开关线）。
- 拧下固定屏幕转轴的螺丝。
- 小心地将屏幕组件从机身上取下。
第四步：安装与还原
安装过程与拆卸过程完全相反。
- 清洁与涂抹硅脂：在安装散热器之前，确保 CPU/GPU 表面和散热器底座已清洁干净，并均匀涂抹一层新的导热硅脂（厚度约米粒大小）。
- 对齐与安装：将散热器底座对准 CPU/GPU 芯片，轻轻放下,确保其完全贴合。
- 拧紧螺丝：按照与拆卸时相反的对角线顺序，分几次逐步拧紧散热器的螺丝,以确保压力均匀。
- 连接线缆：将所有内部线缆（风扇、无线网卡、屏幕等）按照之前断开的位置重新连接。务必确保所有连接都已插紧到位！
- 安装后盖：对准卡扣位置，均匀用力按压后盖，直到所有卡扣都“咔哒”一声扣合到位。
- 测试：在安装电池之前，先连接电源适配器，开机测试一下是否能正常启动、显示和散热风扇是否转动，如果一切正常，再关机、断电，装上电池,拧上所有螺丝。
常见问题与注意事项
- 拆机后无法开机：
- 检查所有螺丝是否已拧紧，特别是散热器的螺丝,可能导致主板短路。
- 检查内存条是否插好。
- 检查所有排线是否连接牢固,特别是键盘和屏幕排线。
- 可能是静电导致，可以断开电源，长按电源按钮30秒释放静电,然后重试。
- 温度过高：通常是导热硅脂没有涂抹好或散热器没有安装到位,需要重新拆卸并涂抹硅脂。
- 卡扣断裂：如果后盖或内部组件的卡扣断裂，后盖将很难固定，且容易进灰,操作时务必小心。
希望这份详细的指南能帮助你顺利完成 Dell XPS L502X 的拆机工作,祝你成功！
