准备工作
在开始之前,请务必准备好以下物品：
（图片来源网络，侵删）
- 合适的螺丝刀：
- PH0# 十字螺丝刀： 用于拆卸大部分外壳螺丝。
- PH1# 十字螺丝刀： 用于拆卸一些稍大的螺丝，如内存条、硬盘的固定螺丝。
- T5# 六角梅花螺丝刀： 用于拆卸风扇和散热模组的螺丝。
- 塑料撬棒或薄卡片： 用于分离塑料卡扣，避免划伤外壳。
- 防静电手环（推荐）： 防止静电损坏内部精密电子元件。
- 一个干净、宽敞、光线好的工作台。
- 一个容器： 用于存放拆下来的螺丝，防止丢失。
- （可选）吹气球或压缩空气罐： 用于清理内部灰尘。
拆机步骤详解
核心原则：先断电，后拆机！务必在关机并拔掉电源适配器、电池的情况下操作。
第1步：移除电池
这是拆解的第一步,也是最重要的一步。
- 将笔记本翻转到背面。
- 找到电池的锁定开关（通常是一个可以左右滑动的塑料片）。
- 将开关滑动到解锁位置。
- 此时电池会自动弹起一个角度,抓住电池的拉环，将其从插槽中拔出。
第2步：移除后盖（底壳）
X120e 的后盖是通过卡扣和螺丝固定的。
- 拆除所有螺丝： 将笔记本背面朝上，用 PH0# 螺丝刀拆除所有可见的螺丝。注意： 不同位置的螺丝长度可能不同，一定要分开放置！通常有长螺丝（用于固定硬盘架、内存）和短螺丝（用于固定外壳）。
- 分离卡扣： 所有螺丝拆除后，用塑料撬棒从后盖的缝隙处（通常是边缘或标签下方）轻轻撬开，后盖是通过很多塑料卡扣固定的，需要耐心地一圈一圈地分离。
- 取下后盖： 当所有卡扣都分离后，就可以将后盖取下来了，动作要轻柔，避免用力过猛导致卡扣断裂。
第3步：移除键盘和掌托
这是整个拆解过程中最关键也最需要小心的步骤,因为键盘连接线非常脆弱。

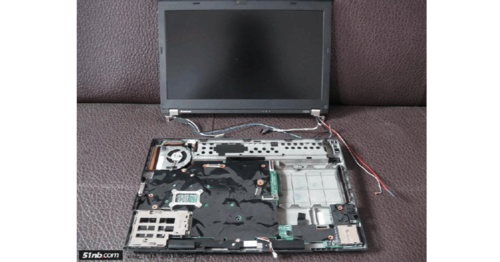

（图片来源网络，侵删）
- 断开连接线：
- 在键盘上方,通常会有一个或两个固定条（黑色或银色的金属/塑料片），用指甲或撬棒将其轻轻向上抬起，以释放键盘排线的卡扣。
- 千万不要直接拉线！ 正确的做法是，在卡扣松开后，用指甲或撬棒的尖端轻轻挑起排线的黑色部分（ZIF连接器），让排线从插座中自由滑出。
- 移除键盘： 断开连接后，键盘就可以被轻轻揭起，小心地将其向上翻折，放在掌托区域，注意不要过度弯折，以免损坏排线。
- 断开触摸板排线： 在掌托下方，你会看到触摸板的排线，同样地，找到其ZIF连接器的固定卡扣，抬起卡扣，然后轻轻挑出排线。

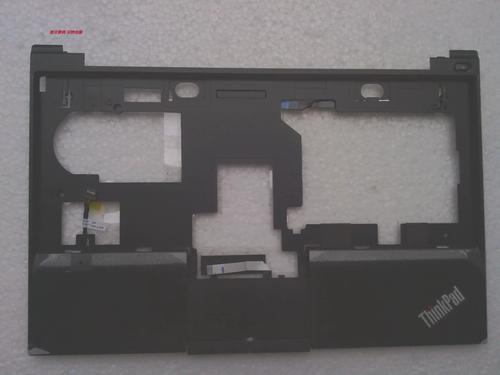

- 移除掌托和上盖： 现在掌托区域已经没有任何连接，可以将其连同整个上盖（包含屏幕边框、屏幕等）一起向上抬起并取下。
第4步：移除散热模组
清理灰尘或更换CPU硅脂时需要此步骤。
- 断开风扇电源： 找到风扇连接到主板的插头，轻轻拔下。
- 拆除散热模组螺丝： 用 T5# 梅花螺丝刀拆除散热模组（通常是铜管+散热鳍片+风扇）固定在主板上的所有螺丝。
- 取下散热模组： 拧下螺丝后，散热模组应该可以轻松取下，如果取不下来，可能是CPU和散热片之间有真空吸附，可以稍微左右晃动一下，但千万不要强行撬拔，否则可能会损坏CPU或主板。
- （可选）更换硅脂： 如果需要更换硅脂，用无水酒精和高纯度棉签或无尘布清洁掉CPU和散热片上残留的旧硅脂，然后涂抹新的硅脂。
第5步：移除其他主要组件
主板和主要组件都暴露无遗。
-

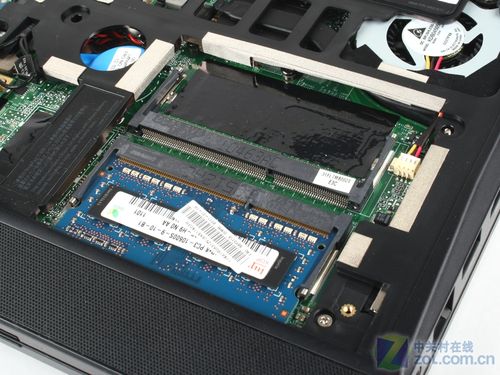

内存条：
- 内存条两端的卡扣会自动弹起。
- 此时内存条会呈一个约30-45度的角度，将其拔出即可。
- 安装时,反向操作，将金手指对准插槽，以同样角度插入，然后按下两端，直到卡扣“咔”一声扣住。
-
硬盘：
（图片来源网络，侵删）- 找到硬盘托架上的数据线和电源线接口,拔掉。
- 拧下固定硬盘托架的螺丝（通常是比较长的螺丝）。
- 将硬盘连同托架一起从滑轨中抽出。
-
无线网卡：
- 找到无线网卡的天线,通常有两条（白色和黑色），小心地将它们从网卡的天线接口上拔下。记住哪根是主天线（通常连接到标有 "MAIN" 或 "0" 的接口），哪根是副天线。
- 拧下固定无线网卡的小螺丝。
- 将无线网卡以约45度角拔出。
-
CMOS 电池：
- 位于主板一角,是一个银色的纽扣电池。
- 拔掉连接在电池上的排线,即可取下，主要用于清除BIOS密码。
重新组装要点
- 反向操作： 组装过程基本是拆解的逆过程。
- 对齐接口： 在连接各种排线（键盘、触摸板）时，一定要确保排线插头和插座方向正确，完全插入后再扣下固定卡扣。
- 螺丝归位： 将不同长度的螺丝放回原位，特别是固定硬盘架和内存的较长螺丝，如果用错可能会导致主板损坏。
- 检查散热： 在安装散热模组前，确保CPU上已经涂抹了适量且均匀的硅脂，安装时，确保散热片与CPU完全贴合。
- 最后测试： 在完全装好后，先不要拧紧所有后盖螺丝，接上电源开机，测试一下所有功能（键盘、触摸板、屏幕、USB口等）是否正常，确认无误后，再关机，拧紧所有螺丝，装好后盖。
重要注意事项
- 静电防护： 务必在干燥、防静电的环境下操作，或佩戴防静电手环。
- 耐心和细致： ThinkPad的卡扣设计精密，暴力拆解是损坏外壳的主要原因，遇到卡扣时，多花点时间用撬棒慢慢分离。
- 记录过程： 如果您是第一次拆机，可以用手机拍照记录每一步，特别是排线和接口的位置，方便回装。
- 寻找指南： 在动手前，可以在YouTube等视频网站搜索 "ThinkPad X120e disassembly"，观看视频教程会让你对整个过程有更直观的了解。
希望这份详细的指南能帮助您顺利完成 ThinkPad X120e 的拆机！
