Latitude E5470拆机要注意什么？

在开始之前，请务必阅读以下重要提示：

1. 安全第一：
   • 断开所有连接： 拆机前，请务必关闭电脑，拔掉电源适配器，并移除所有外接设备（如鼠标、U盘等）。
   • 释放静电： 人体静电可能会损坏精密的电子元件，请先触摸金属物体（如未上漆的暖气片）以释放静电，或者佩戴防静电手环。
   • 工作环境： 在一个干净、平整、光线充足的地方进行操作，最好在桌子上铺一块软布或防静电垫，防止刮伤外壳或螺丝滚落。
2. 准备工具：
   • 一套精密螺丝刀： 通常需要 PH0（十字0号）用于小螺丝，PH1（十字1号）用于稍大一些的螺丝。
   • 塑料撬棒/薄卡片： 用于撬开卡扣和分离塑料外壳，避免划伤。
   • 镊子： 用于夹取小螺丝或移动柔性排线。
   • 容器： 用于分类存放不同长度和规格的螺丝，防止混淆。
3. 备份重要数据： 虽然拆机本身不会删除数据，但操作失误可能导致硬件故障，请提前备份好所有重要文件。
4. 保修问题： 拆机会使您的笔记本失去官方保修，请自行权衡利弊。

Dell Latitude E5470 拆机步骤详解

第一步：准备工作与移除底盖螺丝

1. 将笔记本翻转过来,Dell Logo朝上。
2. 用 PH0 螺丝刀卸下底壳上的所有螺丝。注意观察螺丝的长度和位置，因为有些螺丝较长，用于固定内部支架，不能装错位置。
   • 螺丝通常分布在键盘区域、内存仓/无线网卡仓附近以及风扇区域。
   • 有些螺丝可能会藏在脚垫或标签下面,如果发现某个位置有卡顿或无法拧下，请仔细检查是否有隐藏的脚垫或标签。
3. 卸下所有螺丝后,将它们按位置分类放入不同的容器中。

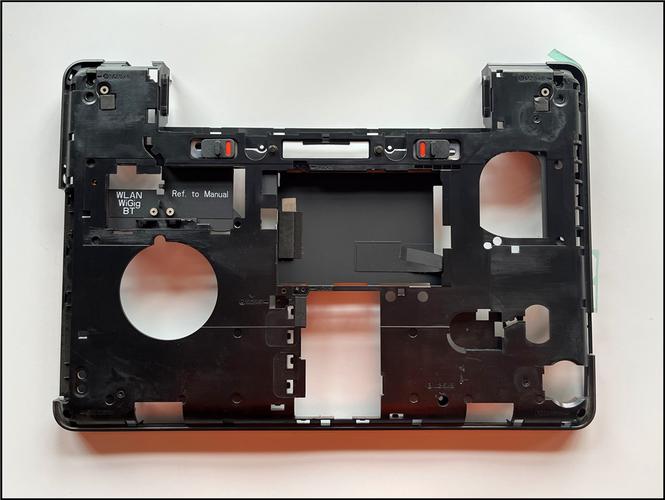

第二步：分离底盖

1. 底盖是通过大量的塑料卡扣固定的,没有螺丝。
2. 从笔记本边缘开始,使用 塑料撬棒 或 薄卡片 沿着缝隙轻轻撬开卡扣，可以从内存仓盖的缝隙开始，或者从转轴附近开始。
3. 撬开时需要 均匀用力，听到“咔哒”声表示卡扣已经松开，如果遇到阻力很大，不要强行撬开，可能是卡扣位置不对，请换个角度尝试。
4. 沿着所有边缘一圈一圈地撬,直到所有卡扣都松开。
5. 底盖松开后,小心地将其取下，注意连接底部的指示灯排线（如果有的话），通常需要先断开。

第三步：断开内部排线

在移除主板或其他主要部件之前,需要先断开所有连接的排线。

1. 电池排线： 这是最先需要断开的，以确保安全，找到电池排线的连接器，通常有一个小卡扣，向上或向外轻轻拨动，即可拔出排线。
2. 键盘排线： 键盘排线连接在主板上，连接器通常有一个小锁扣，需要先向上抬起锁扣，然后才能拔出排线。
3. 触摸板排线： 触摸板排线的连接方式与键盘类似，找到其连接器，抬起锁扣后拔出。
4. 状态指示灯排线： 如果底盖上有指示灯，也需找到其排线并拔出。
5. 其他排线： 根据您的配置，可能还有摄像头、指纹识别器等排线，用同样的方法断开。

提示： 拔排线时一定要捏住排线头部的塑料部分，不要直接拉扯排线本身，否则容易损坏。

第四步：移除键盘和掌托

1. 移除键盘：
   • 键盘通常有几个卡扣固定在掌托上。
   • 从键盘上边缘（靠近屏幕一侧）开始，用塑料撬棒轻轻地将键盘从掌托上撬起。
   • 看到所有卡扣都松开后,小心地将键盘向上翻转。
   • 注意： 翻转键盘时，键盘排线还连接在主板上，需要将键盘翻转到足够大的角度，以便后续操作。
   • 断开键盘排线（如果之前没断开），然后将整个键盘移开。

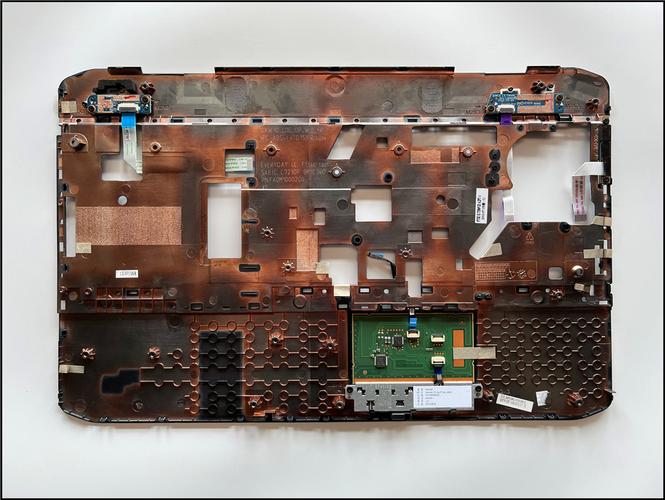

2. 移除掌托/上盖：
   • 掌托通过卡扣和几颗螺丝固定。
   • 找到并卸下固定掌托的螺丝（通常在掌托的边缘和转轴附近）。
   • 再次使用塑料撬棒,沿着掌托边缘撬开所有卡扣。
   • 小心地提起掌托,并断开连接在上面的触摸板、指纹识别器等排线，然后将整个掌托组件取下。

第五步：移除散热模块和风扇

1. 断开风扇电源： 找到风扇连接到主板的排线，向上拔出。
2. 移除散热模块：
   • 散热模块（热管+散热鳍片）通常通过几颗螺丝固定在主板上。
   • 用 PH1 螺丝刀卸下这些螺丝，并将它们与固定主板的螺丝分开存放。
   • 轻轻地取下整个散热模块,如果取下困难，可能是热管与CPU/GPU粘得太紧，可以稍微左右晃动一下。

第六步：移除主板和其他核心组件

1. 移除主板：
   • 主板是核心部件,通过很多螺丝固定。
   • 仔细卸下所有固定主板的螺丝（注意长短和位置）。
   • 有些螺丝可能还固定着I/O接口（如USB、网口等），需要一并卸下。
   • 卸下所有螺丝后,主板就可以被轻轻抬起，注意检查是否还有遗漏的排线或螺丝。
   • 将主板从机箱中取出。
2. 移除其他部件（可选）：
   • 内存条： 在主板背面，直接向外拨开两侧的卡扣即可取出内存条。
   • 无线网卡： 无线网卡通常用一个小螺丝固定在Wi-Fi天线上，卸下螺丝后，将网卡以约45度角拔出。
   • 硬盘/固态硬盘： 如果是2.5英寸机械硬盘，通常用一个托架固定，卸下托架螺丝即可取出，如果是M.2固态硬盘，找到它在主板上的固定螺丝（通常很很小），拧下后，SSD会自动弹起，然后拔出。

拆机后可以做什么？

• 清灰： 这是最常见的操作，使用吹气球或压缩空气罐，清理风扇、散热鳍片和机箱内部的灰尘，注意不要用嘴吹，以免水分进入。
• 升级内存： E5470通常有两个内存插槽，支持DDR4内存，升级内存可以显著提升多任务处理能力。
• 升级存储： 可以添加或更换M.2固态硬盘，或者将2.5英寸硬盘位换成SSD，让系统运行速度飞快。
• 更换散热硅脂： 如果CPU/GPU温度过高，可以更换为新的导热硅脂，改善散热效果。
• 更换键盘、触摸板等损坏部件。

装机顺序（与拆机相反）

1. 安装新的硬件（内存、硬盘等）。
2. 将主板装入机箱,拧紧所有螺丝。
3. 安装散热模块,拧紧螺丝。
4. 连接所有排线（键盘、触摸板、风扇等）。
5. 安装掌托和键盘,确保卡扣扣紧。
6. 连接底部的指示灯排线。
7. 合上底盖,均匀用力按压四周，确保所有卡扣都扣上。
8. 拧回所有底盖螺丝。
9. 开机测试,确保所有硬件正常工作。

拆机是一个需要耐心和细心的过程,如果遇到不确定的地方，建议在网上搜索相关的拆机视频（如 YouTube 上有大量详细视频）进行参考，祝您拆机顺利！
