ThinkPad T440p拆机要注意什么？

重要提示：

1. 安全第一：在进行任何操作前，请确保完全关闭电脑，并拔掉电源适配器，为了安全起见，建议移除电池（如果可以拆卸）。
2. 防静电：人体静电可能精密的电子元件，请在干燥、洁净的环境下操作，并佩戴防静电手环，或者经常触摸金属物体以释放静电。
3. 工具准备：准备一套合适的工具是成功拆解的关键。
4. 耐心细致：ThinkPad的内部结构紧凑，很多地方需要小心操作，切勿使用蛮力，遇到卡住的地方先思考，再寻找隐藏的螺丝或卡扣。
5. 记录与拍照：每拆卸一步，特别是断开排线和拆卸螺丝时，都用手机拍照记录，不同位置的螺丝长度可能不同，混用会导致损坏外壳或主板。

第一步：准备工作与工具

所需工具：

• 螺丝刀套装：
  • PH0#（十字，非常小）：用于拆键盘、触摸板等精密部件。
  • PH1#（十字）：用于拆大部分外壳螺丝。
  • T5# 或 T6#（梅花）：用于拆部分特殊螺丝。
• 塑料撬棒/塑料卡片：用于撬开卡扣，避免划伤脆弱的塑料外壳。
• 镊子：用于夹取小螺丝和断开排线。
• 防静电手环（推荐）：防止静电损坏主板。
• 容器：用于分类存放拆下来的螺丝。

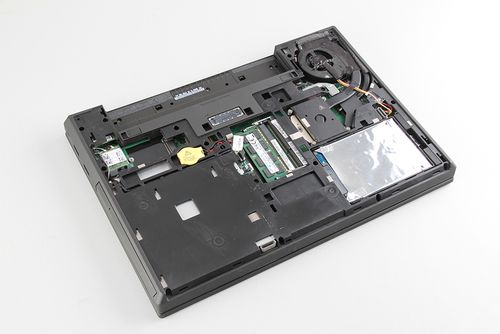

第二步：拆卸后盖与内存/硬盘仓

这是拆机的第一步,也是最简单的一步。

1. 将电脑翻过来，D面朝上。
2. 移除电池：找到电池的锁扣（通常是一个可以滑动的塑料片），将其滑动到解锁位置，然后电池就会自动弹起一些，抓住电池的标签，将其拔出。
3. 拆下内存仓盖板：内存仓盖板通常有两颗螺丝固定，拧下这两颗 PH1# 螺丝，然后向上取下盖板。
4. 拆下硬盘仓盖板：硬盘仓盖板通常有两颗螺丝固定，拧下这两颗 PH1# 螺丝，然后向上取下盖板。

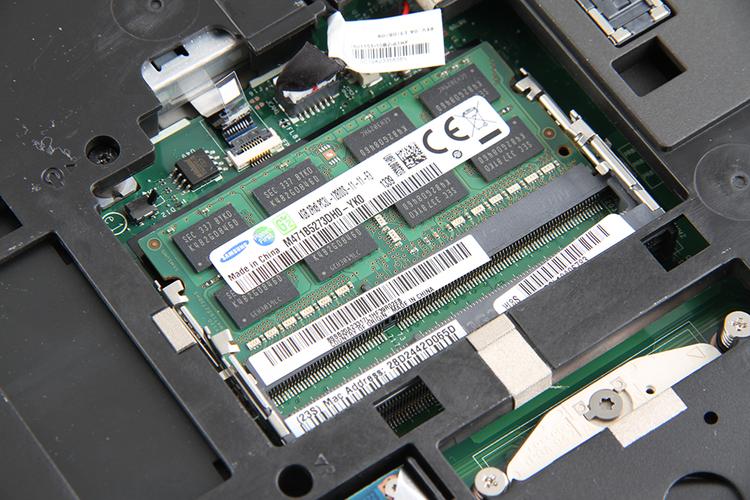

   你可以看到内存条和固态硬盘/机械硬盘，如果需要更换或升级，现在就可以操作了。

第三步：拆卸键盘与掌托

这是整个拆机过程中最关键也最需要耐心的部分。

1. 将电脑翻过来，A面朝上。


   （图片来源网络，侵删）

2. 完全打开屏幕，将屏幕调整到大约 120-140 度角，这样可以让键盘和掌托有足够的空间翘起。

3. 拆卸键盘排线：

   • 在键盘顶部（靠近屏幕转轴一侧），有一条排线连接到主板上。
   • 仔细观察排线连接器,通常有一个小塑料卡扣，用指甲或撬棒轻轻向上拨动这个卡扣，排线就会自动松开。
   • 然后小心地将排线从插槽中水平抽出。千万不要直接拉扯排线本身！

4. 拆卸键盘：

   • 从键盘顶部（靠近屏幕一侧）开始，用塑料撬棒小心地撬开键盘卡扣，ThinkPad的键盘卡扣非常紧密，需要均匀用力。
   • 沿着键盘的边缘,一圈一圈地撬开，直到键盘完全脱离掌托，键盘下面还连接着触摸板的排线，所以此时键盘只是被“吊”在那里。

5. 断开触摸板排线：


   （图片来源网络，侵删）

   翻开键盘后,你会看到触摸板的排线，同样，找到它的连接器，拨开卡扣，然后水平抽出排线。

6. 取下键盘和触摸板总成：整个键盘和触摸板总成就可以被完整地取出了。

7. 拆卸掌托/上盖：

   • 掌托通过一些塑料卡扣和几颗螺丝固定在机身上。
   • 首先移除掌托上的螺丝,通常位于电源按钮附近、掌托边缘等位置，注意长短和位置。
   • 然后再次使用塑料撬棒,沿着掌托的边缘小心地撬开所有卡扣，从靠近屏幕的一侧开始，慢慢向下分离。
   • 分离时,注意掌托下方可能还连接着一些指示灯的排线，需要小心地断开。

第四步：拆卸风扇、散热模组与主板

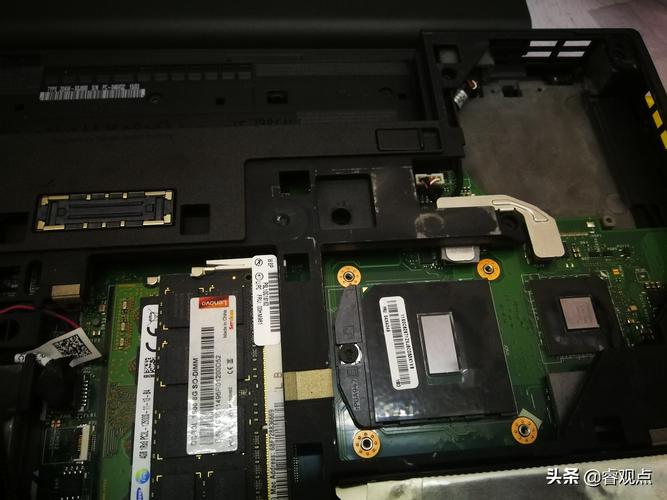

现在你已经看到了电脑的核心部件。

1. 断开所有排线：
   • 将掌托移开后,你会看到主板，现在需要断开所有连接到主板的排线，包括：
     • 电源按钮排线
     • 摄像头排线
     • 无线网卡天线（通常有两根，白色的和黑色的）
     • 屏幕排线（非常重要且脆弱）
   • 方法：和之前一样，找到每个排线连接器上的小卡扣，向上拨动，然后水平抽出。一定要温柔！
2. 拆卸风扇：
   • 风扇通常由2-3颗螺丝固定，拧下螺丝后，就可以将风扇拔出。
   • 注意风扇的出风口方向,安装时要对准散热片。
3. 拆卸散热模组：
   • 散热模组由一根或两根热管和一个散热片组成,通过螺丝固定在主板上。
   • 按照顺序拧下所有固定螺丝（同样注意长短），然后就可以将整个散热模组取下。
   • 如果要更换硅脂,现在就是最佳时机，用无水酒精和棉签清理掉CPU和GPU芯片上旧的硅脂。
4. 拆卸主板：
   • 主板是最后需要拆下的核心部件。
   • 移除所有固定主板的螺丝,这些螺丝分布在主板的四周和中间。
   • 轻轻地将主板向屏幕一侧滑动,使其脱离机身的卡槽。
   • 小心地将主板从机身上取下,无线网卡、内存条等部件都还连接在主板上。

第五步：完全拆解（可选）

如果需要更换主板、屏幕或进行更深度的维修，可以继续以下步骤：

1. 拆卸屏幕：
   • 屏幕通过一个金属支架固定在机身上,拧下支架的螺丝即可取下屏幕。
   • 屏幕的排线和摄像头线都连接在屏幕背部的电路板上,需要小心断开。
2. 拆卸无线网卡：

   在主板的反面,无线网卡通常由一颗小螺丝固定，拧下螺丝后，将网卡以一个角度拔出。

3. 拆卸内存条和固态硬盘：
   • 内存条两端的卡扣向外掰开,内存条会自动弹起，即可取出。
   • 固态硬盘通过一个托架固定,拧下托架的螺丝即可取出。

第六步：重新组装

组装过程与拆卸过程完全相反。

1. 清洁所有部件：特别是新旧接触面，确保没有灰尘和旧硅脂。
2. 涂抹新硅脂：如果是更换散热模组，务必在CPU和GPU核心上涂抹适量新的硅脂。
3. 按顺序安装：严格按照拆卸的逆序进行安装，先安装内存、硬盘，再安装主板，然后是散热模组、风扇，最后是掌托和键盘。
4. 检查排线：每连接一根排线，都要确保：
   • 排线完全插入插槽底部。
   • 卡扣已经正确扣回并听到“咔哒”声，这是最容易出错的地方，一定要仔细检查。
5. 螺丝归位：将不同长度的螺丝放回它们原来的位置，拧紧但不要过度用力，以免滑丝或损坏塑料孔位。
6. 测试：在完全合上所有外壳之前，可以先连接电源适配器，开机测试一下，确保所有功能（屏幕、键盘、触摸板、USB口等）都正常工作。

总结与资源

ThinkPad T440p 的拆机虽然步骤较多，但结构逻辑清晰，关键在于耐心、细心和正确的工具。

在线视频资源（强烈推荐观看）： 在YouTube上搜索 "ThinkPad T440p disassembly"，可以找到大量由专业维修人员录制的视频，配合图文教程一起看，会更加直观和容易理解。

祝您拆机顺利！
