Latitude E5450拆机要注意哪些关键步骤？

重要提醒：拆机前必读

1. 断开所有电源： 关闭电脑，拔掉电源适配器，并长按电源按钮约 15 秒，以释放主板中残留的电量。
2. 静电防护： 人体静电可能损坏精密的电子元件，请务必在接触电脑前触摸金属物体以释放静电，或者佩戴防静电手环。
3. 备好工具： 准备好所有需要的工具，避免中途寻找工具导致混乱或遗忘步骤。
4. 记录和拍照： 在拆卸每一颗螺丝或每一个连接器之前，用手机拍下照片，这会让你在重新组装时事半功倍。
5. 耐心和细心： 拆机是精细活，切勿使用蛮力，如果某个部件卡住了，请检查是否有隐藏的螺丝或连接器未拆除。

第一步：准备工作

所需工具：

• PH0 号十字螺丝刀：用于拆卸大部分外壳螺丝。
• 塑料撬棒或塑料卡片：用于撬开塑料卡扣，避免划伤外壳。
• 防静电手环（推荐）：保护你的电脑和你的安全。
• 一个大小合适的、干净的 workspace：比如一张桌子，铺上软布。

第二步：拆卸后盖/电池

Latitude E5450 的设计相对友好，后盖可以直接拆卸，无需先拆键盘。

1. 将电脑翻转过来，Dell Logo 朝上。
2. 拆下电池：
   • 你会看到一个由两颗 PH0 螺丝固定的电池仓。
   • 用螺丝刀拧下这两颗螺丝。
   • 向后（靠近屏幕方向）滑动电池仓，即可将其取下。
3. 拆下后盖：
   • 后盖通过大量的塑料卡扣固定在机身上。
   • 从后盖的边缘（通常是靠近屏幕转轴或散热口处）开始，用塑料撬棒小心地插入缝隙，轻轻撬开卡扣。
   • 沿着边缘慢慢移动,一圈一圈地撬开，直到所有卡扣都松开。
   • 注意： 后盖和机身之间仍然连接着 电源按钮板 的排线，在完全取下后盖之前，需要先将这根排线断开。
   • 找到电源按钮板上的排线接口,通常是一个小黑色塑料卡扣，向上或向外轻轻拨开这个卡扣，然后垂直拔出排线。
   • 现在你可以安全地将整个后盖取下了。

你已经看到了电脑的“内脏”：内存、硬盘、无线网卡、散热风扇、主板等。

第三步：内部主要部件拆卸

内存条升级/更换

• 内存条位于主板的左上角,被两端的金属卡扣固定。
• 用手指向外掰开两端的卡扣,内存条会自动弹起一个角度。
• 然后以约 30-45 度角将内存条拔出。
• 安装新内存时,对准插槽，以相同角度插入，然后向下按压，直到两端的卡扣“咔”一声自动扣住。

2.5英寸机械硬盘/固态硬盘更换

• 硬盘位于主板的右上角,被一个金属支架固定。
• 拔掉硬盘上的数据线和电源线连接器,它们是直插式的，捏住连接器根部垂直拔出即可。
• 拧下固定硬盘支架的几颗 PH0 螺丝。
• 将硬盘连同支架一起取下。
• 如果要更换硬盘,只需将新硬盘安装回这个支架，然后拧回螺丝，插上连接器即可。

无线网卡更换/升级

• 无线网卡通常位于内存条下方或硬盘附近,是一个带有两根天线的黑色小模块。
• 拔掉连接到无线网卡上的两根天线,天线是非常脆弱的，请务必捏住天线头部的金属部分，垂直拔出，不要拉扯天线线缆。
• 天线接口通常有两种：一种是金属卡片式，需要先向外拨开卡片再拔天线；另一种是直插式，直接拔出即可。
• 拔掉天线后,拧下固定无线网卡的一颗小螺丝。
• 将无线网卡以约 30 度角拔出插槽。
• 安装新网卡时,对准插槽插入，按下并拧回螺丝，最后务必将两根天线正确连接，连接在标有 MAIN 或 2 接口上的天线是主天线，AUX 或 1 是辅助天线，连接错误会影响信号。

CMOS 电池/主板电池

• 如果需要重置 BIOS 或更换主板电池，你需要继续拆卸。
• 拔掉主板上的所有连接器,包括：
  • 键盘排线：通常在主板中部，是一个扁平的宽排线，接口处有黑色卡扣。
  • 触摸板排线：通常在键盘排线附近，也是一个扁平排线。
  • USB/电源指示灯排线等。
• 断开所有连接后，才能继续下一步！
• CMOS 电池是一个银色的圆形纽扣电池，通常藏在主板的某个角落，被一个小的金属支架或塑料卡扣固定。
• 拧下固定支架的螺丝,然后小心地将电池从主板的接口上拔出。
• 安装新电池时,注意正负极。

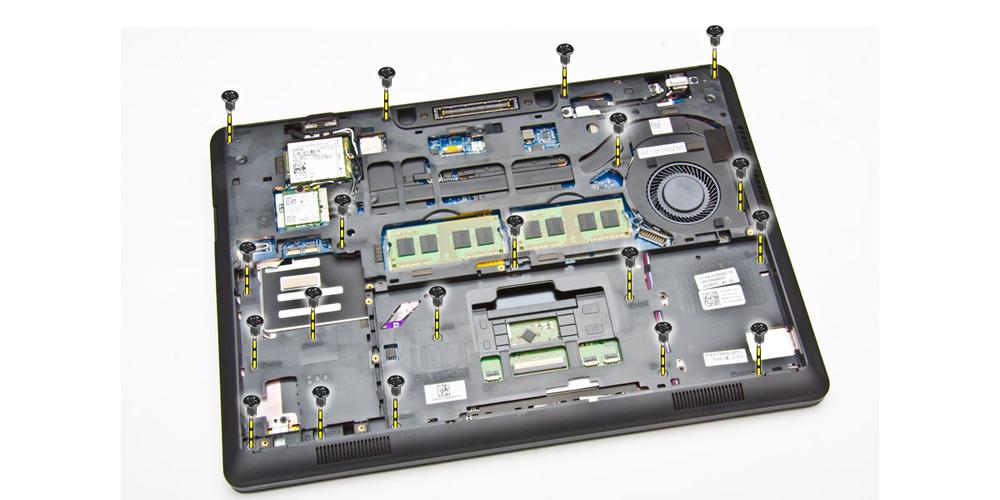

第四步：完全拆卸主板（可选）

如果你需要更换主板、清洁风扇等，需要将主板从机身上拆下。

1. 拧下所有螺丝： 仔细检查主板，将其上所有的螺丝（包括固定内存、硬盘、无线网卡、风扇等的螺丝）全部拧下。注意不同长度和规格的螺丝，请务必分开放置，以便回装时用对位置。
2. 断开所有剩余连接： 确保之前已经断开了键盘、触摸板等所有排线。
3. 取下主板： 小心地抬起主板的一端，然后慢慢将其从机身上滑出，注意不要让主板上的任何部件（如 CPU 散热器）与机箱发生碰撞。

第五步：回装步骤

回装是拆装的逆过程,但请遵循以下关键点：

1. 清洁： 在回装前，用气吹和软毛刷清洁内部灰尘，特别是散热风扇和散热鳍片。
2. 对齐： 将主板对准机身上的定位孔，轻轻放回。
3. 螺丝归位： 按照从内到外、从大到小的顺序，将所有螺丝拧回。不要一次性拧紧，先拧上所有螺丝，然后分几次交叉拧紧，以防止主板受力不均。
4. 连接排线： 连接所有排线时，确保插头完全插入，然后扣紧黑色卡扣，可以轻轻拉动排线来确认是否已固定牢固。
5. 后盖安装： 将后盖对齐，从一端开始，用掌心均匀向下按压，听到“咔哒”声表示卡扣已扣上，最后连接电源按钮排线。
6. 最终测试： 在拧上所有螺丝之前，可以先将后盖和电池装上，连接电源适配器，开机测试一下是否正常工作，确认无误后，再拧紧后盖的螺丝。

拆机常见问题

• 后盖撬不开怎么办？
  • 检查是否遗漏了螺丝,E5450 的后盖螺丝通常都在电池仓附近，但有些型号可能在脚垫下面。
  • 使用更薄的撬棒,从更小的缝隙入手，耐心地逐个解开卡扣。
• 某个排线拔不下来？

  不要硬拉！仔细观察接口，找到那个小小的黑色卡扣，它通常是向上弹起或向外滑动才能松开排线。

• 开机后没反应？
  • 检查是否所有部件都已正确安装,特别是内存条，可以尝试重新插拔内存条。
  • 检查电源按钮排线是否连接好。
  • 检查是否在拆机过程中不小心碰掉了某个跳线或连接器。

希望这份详细的教程能帮助你顺利完成 Latitude E5450 的拆机工作！祝你成功！
