重要提醒：准备工作与安全须知
- 备份重要数据：在拆机前，请确保所有重要数据都已备份，虽然拆机本身不会删除数据，但操作失误可能导致其他问题。
- 断开所有电源：
- 关闭笔记本电脑。
- 拔掉电源适配器。
- 如果笔记本装有内置电池,请务必先将其断开，这是最重要的安全步骤。
- 防静电措施：人体静电可能精密的电子元件造成损害，建议您在操作前：
- 触摸一下金属水管或暖气片,释放静电。
- 佩戴防静电手环（最佳选择）。
- 准备工具：
- 螺丝刀：一套精密螺丝刀，包含十字和一字头，T530主要使用PH0和PH1十字螺丝。
- 塑料撬棒/卡片：用于撬开卡扣和分离塑料外壳，避免划伤脆弱的机身。
- 镊子：用于取放小螺丝和连接器。
- 工作垫：一块柔软的布或防静电垫，防止刮伤笔记本外壳。
- 拍照记录：在拆卸每一个步骤前，特别是断开排线时，用手机拍下照片，这将是您后续安装时的“说明书”，能有效避免错误。
第一步：断开内置电池
ThinkPad T530的电池设计得很友好，是独立模块，无需拆下整个后盖即可操作。
（图片来源网络，侵删）
- 将笔记本翻到背面。
- 用螺丝刀拧下电池仓盖上的两颗十字螺丝（通常是PH0）。
- 用撬棒轻轻撬开电池仓盖的卡扣,然后取下盖子。
- 您会看到电池的连接器,用指甲或撬棒轻轻向上抬起连接器的卡扣，然后拔下电池排线。
- 注意： 务必先断开电池，再进行后续任何操作！
第二步：拆下后盖
断开电池后,就可以开始拆解整个后壳了。
- 将笔记本翻回正面,合上屏幕。
- 用塑料撬棒沿着笔记本的边缘（A、B、C、D处）轻轻撬动，后盖是通过许多塑料卡扣固定的，需要耐心地将它们一一分离。
- 技巧： 从较窄的侧面（C或D边）开始，然后是长边（A或B边）。
- 当所有卡扣都松开后,后盖就可以取下来了，取下时请小心，因为屏幕排线还连接在主板上。
第三步：断开并取下键盘和掌托
这是拆机中最关键也最容易出错的步骤之一。
-
取下键盘：
- 拧下固定键盘的几颗十字螺丝（通常在键盘上方或下方）。
- 用撬棒从键盘上方的缝隙轻轻插入,将键盘向上撬起，键盘是通过卡扣固定在掌托上的。
- 将键盘向上翻起约45-60度角，您会看到一根连接主板的排线。
- 小心地断开键盘排线，通常需要先掀起排线连接器上的黑色小卡扣，然后才能将排线拔出。
- 将键盘完全移开。
-

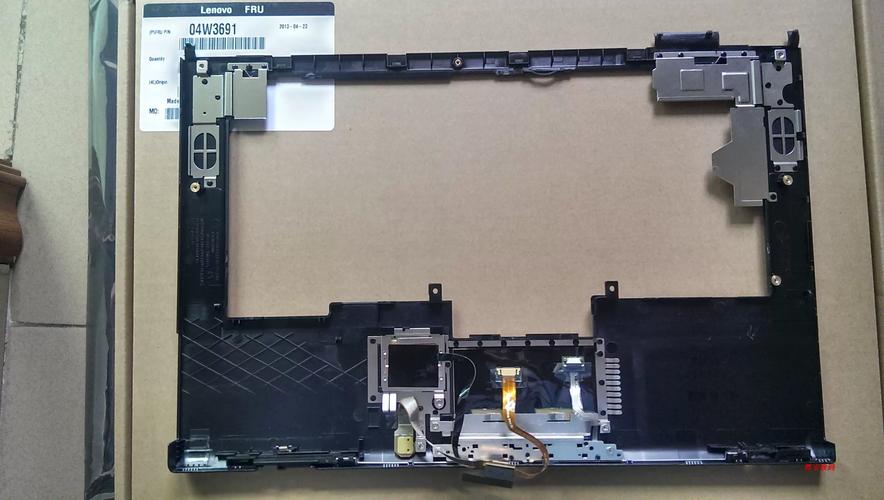

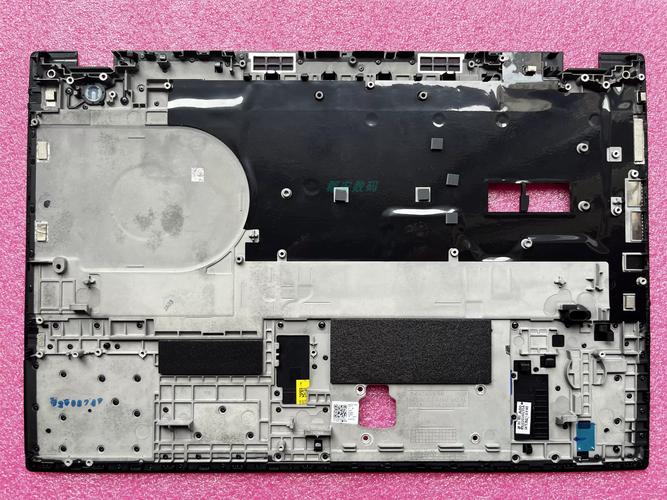

取下掌托/上盖：
（图片来源网络，侵删）- 拧下固定掌托的几颗十字螺丝（它们可能藏在橡胶脚垫下或键盘支架上）。
- 用撬棒沿着掌托边缘撬开,它同样由许多卡扣固定。
- 小心地向上抬起掌托,同时注意断开以下几根排线：
- 触摸板排线
- 电源按钮排线
- 状态指示灯排线（如果有的话）
- 像断开键盘排线一样,先掀开卡扣，再拔出排线。
- 将掌托完全取下。
第四步：断开屏幕排线并取下屏幕总成
整个内部结构就完全暴露了。
-
断开屏幕排线：
- 屏幕排线从屏幕 hinge（转轴）区域引出，连接到主板左上角的一个插座上。
- 极其小心地断开这根排线，它非常脆弱，且连接器通常很小，用镊子或指甲轻轻抬起卡扣，然后水平拔出排线，切勿用力拉扯。
-
取下屏幕总成：
- 拧下固定屏幕转轴的几颗螺丝。
- 小心地向上抬起屏幕,并将其从机身前部滑出。
- 将屏幕总成放置在柔软的垫子上,注意不要压到排线。
第五步：断开其他主要排线
您可以看到主板、散热系统、无线网卡等核心部件了。
（图片来源网络，侵删）
-
无线网卡：
- 找到无线网卡（通常在主板左上角或左下角）。
- 先拔掉连接在网卡天线上的两根细小的天线（通常是黑色和白色的）。
- 拧下固定网卡的螺丝,然后以一定角度拔出网卡。
-
蓝牙模块：
- 如果您的T530有蓝牙模块,它通常位于无线网卡附近。
- 拧下固定螺丝,然后拔掉连接器，取下模块。
-
摄像头：
- 摄像头位于屏幕顶部的中央。
- 找到连接摄像头的排线,小心地拔下，然后取下摄像头模块。
第六步：取下散热模组和主板
这是最后的核心部件拆卸。
-
取下散热模组：
- 拧下散热风扇和散热铜管的固定螺丝。
- 先拔掉风扇的电源线。
- 将散热模组（风扇+铜管+散热片）一起取下。
- 注意： 散热膏可能会粘在CPU或GPU芯片上，这是正常的，清洁时请使用无水酒精和高纯度散热硅脂。
-

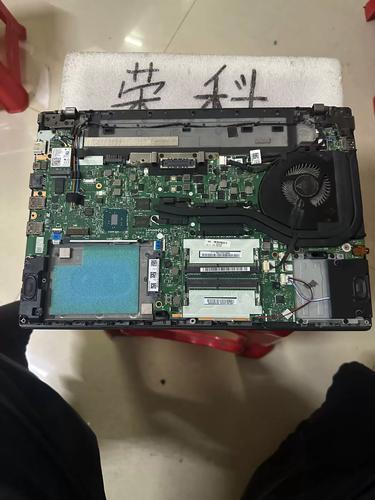

取下主板：
- 拧下固定主板的全部螺丝（分布在主板四周）。
- 小心地向上抬起主板的一端,然后从机身中滑出。
- 主板与机身之间可能还有一些排线或连接器,请确保所有连接都已断开。
总结与安装
至此,ThinkPad T530的所有核心部件都已拆卸完毕。安装过程基本与拆卸过程相反，请务必按照以下顺序进行：
- 安装新主板（如有）。
- 安装散热模组,并均匀涂抹新的散热硅脂。
- 安装蓝牙模块（如有）。
- 安装无线网卡,并重新连接天线。
- 将主板归位,拧紧所有螺丝。
- 连接屏幕排线。
- 安装掌托和键盘,并重新连接所有排线。
- 安装后盖,确保所有卡扣都已扣紧。
- 重新连接内置电池，并装上电池仓盖。
开机测试,如果一切正常，恭喜您成功完成了ThinkPad T530的拆机！
希望这份详细的图解指南能对您有所帮助！祝您维修顺利！
