ThinkPad S540拆机，内部结构如何？

重要提示与准备工作

1. 风险自负：拆机会失去官方保修,请确保你了解并接受这个风险。
2. 断电断线：在开始之前，务必将笔记本完全关机，拔掉电源适配器，并移除所有外接设备（如鼠标、USB设备等）。
3. 静电防护：人体静电可能精密的电子元件，建议在拆机前触摸一下金属物体（如暖气片）以释放静电,或者佩戴防静电手环。
4. 工具准备：
   • 塑料撬棒：首选！用于撬开卡扣,避免划伤脆弱的塑料外壳。
   • 小型十字螺丝刀：用于拧下后盖和内部组件的螺丝，建议选择磁性的,方便操作。
   • 镊子：用于夹取小螺丝或处理精细部件。
   • 容器：用于分类存放从不同部件拆下的螺丝,避免混淆。
5. 耐心细致：ThinkPad 的设计通常很精密，有很多隐藏的卡扣，遇到阻力时不要强行撬开,仔细寻找是否有未拧下的螺丝或未解开的卡扣。

第一步：移除后盖

ThinkPad S540 的后盖是通过卡扣固定的，没有使用螺丝固定,这是它设计的一个特点。

1. 放置笔记本：将笔记本翻转过来，D面（底面）朝上,最好在柔软的毛巾或防静电垫上进行操作。
2. 寻找突破口：观察后盖边缘，通常在 内存仓盖板 附近是最佳的入手点,你也可以尝试在标签贴纸的缝隙处入手。
3. 撬开后盖：
   • 将塑料撬棒插入后盖边缘,轻轻用力。
   • 你会听到“咔哒”声,这是卡扣被撬开的声音。
   • 沿着边缘慢慢移动撬棒，依次撬开更多的卡扣，建议从一侧开始，比如靠近 HDMI 接口的一侧,然后沿着边缘绕到另一侧。
   • 整个过程需要非常小心且均匀用力,因为用力过猛或撬错位置可能会导致卡扣断裂。
4. 取下后盖：当所有卡扣都被撬开后，后盖就可以轻松地取下来了，取下后请妥善放置,避免刮伤。

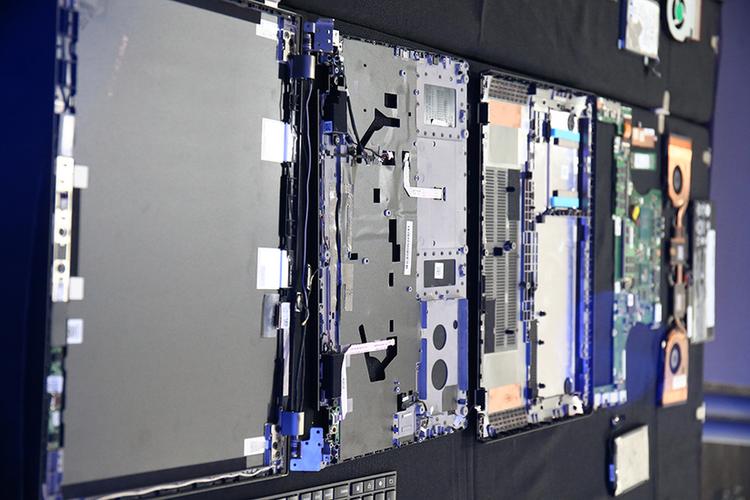

第二步：内部组件一览

取下后盖后，你将看到 S540 的内部结构,主要组件包括：

• 风扇与散热模组：位于左上角或右上角,具体取决于你的配置。
• 内存条：位于后盖边缘，通常有两个插槽,可方便升级。
• 固态硬盘：位于主板上,通常被一个金属或塑料支架固定。
• 无线网卡：通常位于主板的角落,通过天线线缆连接。
• 扬声器：位于掌托下方,靠近前边缘。
• 主板与电池：位于笔记本中央,是核心部分。

第三步：升级与清洁常见部件

A. 升级内存 (RAM)

这是 S54最简单、最常见的升级操作之一。

1. 定位内存插槽：在后盖边缘，通常会有一个小的盖板，上面标有内存图标，如果后盖已经取下,你就能直接看到内存条。
2. 释放卡扣：内存条两侧各有一个小卡扣,用手指向外拨动这两个卡扣。
3. 取出内存条：卡扣被拨开后，内存条会自动向上弹起一个角度（约30-45度）,这时就可以轻松地将它从插槽中拔出。
4. 安装新内存：
   • 将新内存条的金手指对准插槽的缺口。
   • 以与取出时相反的角度，将内存条插入插槽,确保插到底。
   • 轻轻地将内存条向下按压，直到两侧的卡扣“咔”一声自动扣住。
5. 测试：装回后盖，开机进入系统,查看内存容量是否正确。

B. 更换或升级固态硬盘 (SSD)

1. 移除固定支架：找到 SSD，它通常被一个金属或塑料支架固定在主板上，拧下固定 SSD 的螺丝（通常是 2-4 颗）。
2. 取下 SSD：将支架和 SSD 一起取下，有些设计是 SSD 直接插在支架上，你可能需要再拧下一颗螺丝才能将 SSD 从支架上分离。
3. 断开天线（如果需要）：SSD 上还连接着无线天线的线缆（部分型号如此），请先用镊子小心地将天线接口拔下，记住接口的方向,以便安装。
4. 安装新 SSD：将新 SSD 安装到支架上，然后将其连同支架一起装回原位，拧紧螺丝，如果需要,重新连接天线线缆。
5. 测试：装回后盖，开机，进入 BIOS 或使用系统工具检查新 SSD 是否被识别。

C. 清洁风扇与散热模组

长时间使用后，风扇和散热鳍片会积累大量灰尘，导致散热效率下降,影响性能。

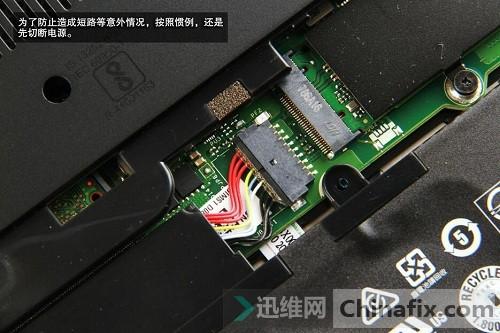

1. 断开电池连接（重要！）：为了安全起见，建议在清洁前断开电池与主板的连接，找到电池排线，轻轻拔下其连接器，通常它是一个很小的白色塑料卡扣,需要先向上抬起才能拔出线缆。
2. 移除散热模组：
   • 拧下固定散热风扇和散热铜管的螺丝。注意：螺丝长度可能不同，请务必按顺序存放，避免装错！
   • 小心地将散热模组向上垂直抬起，它会与 CPU/GPU 芯片分离，注意不要用力过猛,以免拉坏排线或损坏芯片。
3. 清洁：
   • 风扇：用棉签或软刷清除扇叶上的灰尘，也可以用压缩空气罐吹，但不要让风扇高速空转,以免损坏轴承。
   • 散热鳍片：这是灰尘最多的地方，使用压缩空气罐是最佳选择，对准鳍片缝隙吹气，如果没有压缩空气，可以用软刷轻轻刷掉浮尘,但效果较差且容易将灰尘推向更深处。
4. 涂抹导热硅脂：如果重新安装散热模组后效果不佳，或者已经拆卸过 CPU，就需要更换导热硅脂。
   • 用无水酒精和高纯度棉片或咖啡滤纸,将旧硅脂彻底清理干净。
   • 在 CPU/GPU 核心中心挤一小滴米粒大小的硅脂即可,不要涂太多。
5. 安装散热模组：
   • 将散热模组对准 CPU/GPU 芯片,轻轻放回原位。
   • 按照与拆卸时相反的顺序，交叉拧紧所有螺丝，这能确保压力均匀,保证散热效果。
6. 重新连接电池：将电池排线插回原位,扣好卡扣。
7. 测试：装回后盖，开机进入系统，使用软件（如 AIDA64, HWMonitor）监控温度,看是否有所改善。

第四步：重新组装

1. 检查：在装回后盖前，确保所有螺丝都已拧紧,没有遗落的工具或零件。
2. 对齐后盖：将后盖对齐机身的边缘,确保所有卡扣孔都对位。
3. 按压合盖：从中心开始，均匀地向下按压后盖，听到所有卡扣“咔哒”一声扣紧后,就代表安装成功了。
4. 最终测试：连接电源，开机，确保所有功能（如 USB 接口、摄像头、键盘等）都正常工作。

至此，你的 ThinkPad S540 拆机/升级/清洁工作就完成了,祝你成功！
