在进行任何拆机操作前，请务必阅读以下内容！
（图片来源网络，侵删）
- 失去保修：自行拆机会使你的笔记本失去官方保修。
- 静电风险：人体静电可能损坏精密的电子元件，请务必在接触主板前，触摸金属物体以释放静电，或在防静电工作台上操作。
- 数据备份：虽然拆机本身不会导致数据丢失，但任何意外都可能导致硬盘损坏，请务必备份重要数据。
- 记录步骤：拆机过程是可逆的，但步骤复杂，强烈建议用手机拍照记录每一步的螺丝位置和连接器状态，以便回装。
- 准备工具：准备一套合适的工具，特别是正确尺寸的螺丝刀。
准备工作
- 工具清单：
- 十字螺丝刀：T560 主要使用 Phillips #0 和 #1 两种规格的螺丝，最好都准备。
- 塑料撬棒/卡片：用于分离塑料卡扣，避免划伤外壳。
- 防静电手环：强烈推荐，防止静电损坏。
- 磁吸棒或小磁铁：方便拾取和固定细小的螺丝。
- 容器：用于分类存放不同长度和规格的螺丝，避免混淆。
- 清洁刷：用于清理散热器上的灰尘。

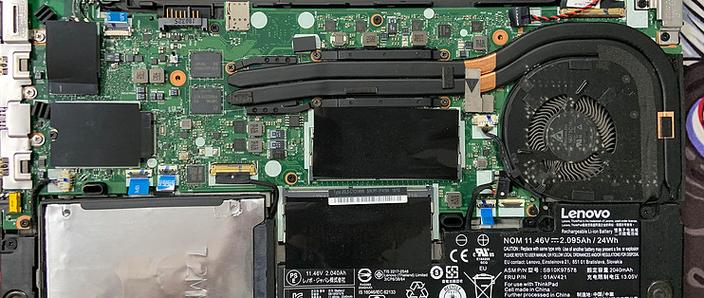

拆机步骤详解
ThinkPad T560 的拆机遵循一个基本逻辑：先外后内，先上后下，通常从移除后盖开始。
第1步：移除电池（安全第一）
这是最重要的一步，可以防止在拆机过程中发生短路。
- 翻转笔记本,使D面（底面）朝上。
- 找到电池锁扣,通常在电池仓的边缘，有一个可以左右拨动的塑料开关。
- 将开关拨到解锁位置。
- 此时电池会稍微弹起一些,用手指抓住电池的边缘，向上倾斜约30度，然后将其平稳地抽出。
第2步：移除后盖（D面）
- 移除所有后盖螺丝：翻转笔记本，用十字螺丝刀取下D面上的所有螺丝。注意：
- 螺丝长度可能不同,有些是用于固定硬盘架的，有些是用于固定主板的，请务必按照不同长度分类存放。
- 通常会有一个或多个螺丝带有特殊垫圈或标识,用于固定Wi-Fi天线等，这些也需要特别注意。
- 分离后盖：
- 所有螺丝取下后,将笔记本放平，D面朝上。
- 用塑料撬棒从后盖的缝隙（通常是标签贴纸附近或边缘）开始，轻轻撬开卡扣，ThinkPad的卡扣比较紧，需要耐心。
- 沿着边缘慢慢移动撬棒,逐一分离卡扣。注意：屏幕轴附近和中间区域的卡扣可能比较密集，需要格外小心。
- 当所有卡扣都分离后,就可以取下后盖了。
第3步：断开内部连接器（可选，但推荐）
为了更方便地移除主板或其他部件,建议先断开一些主要的连接器。
- 断开Wi-Fi天线：找到无线网卡（通常在内存插槽附近），你会看到两根细长的白色天线线缆，它们通过金属卡扣固定在网卡上，小心地将卡扣往上推，然后轻轻拔下天线线缆。记住它们原来的位置，回装时一定要装回原位，否则信号会很差。
- 断开键盘排线：如果你需要移除键盘或整个上盖，需要断开键盘排线，它位于主板顶部边缘，用一个黑色塑料卡扣固定，先掀起卡扣，然后轻轻拔出排线。

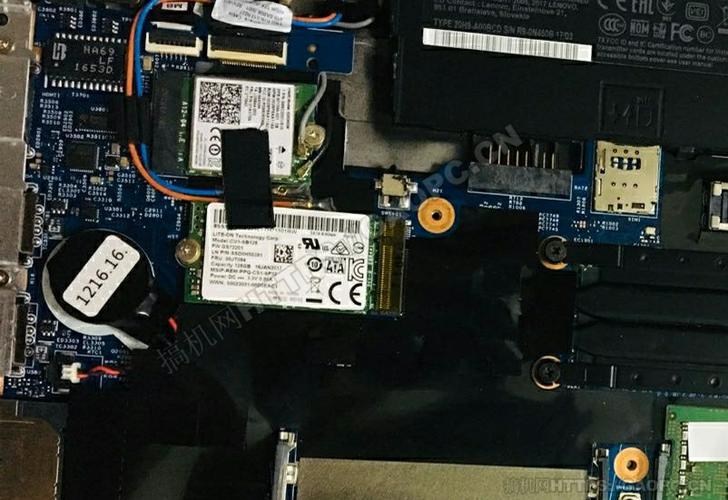

第4步：移除内存和硬盘
这是升级最常用的步骤,相对简单。
（图片来源网络，侵删）
- 移除内存条：
- 内存条两侧各有金属卡扣,向外掰开卡扣，内存条会自动弹起一个角度。
- 以约30度角抓住内存条两端,然后将其拔出。
- 移除硬盘/固态硬盘：
- 找到硬盘仓,通常在笔记本的下半部分。
- 拧下固定硬盘仓的螺丝。
- 将硬盘连同其金属支架一起,以一个角度拔出。
- 如果是M.2固态硬盘，通常会有一颗小螺丝固定在主板上，拧下后即可拔出M.2 SSD。
第5步：移除散热模组（清灰）
如果需要清灰或更换硅脂,这一步是必须的。
- 断开风扇连接：找到散热风扇，它有一根或两根线缆连接到主板上，轻轻拔掉。
- 移除散热器固定螺丝：拧下固定散热铜管和风扇的螺丝。同样，螺丝长度可能不同，请务必分类。
- 取下散热模组：小心地向上抬起散热模组，并将其从CPU和GPU芯片上取下。注意：不要强行硬拉，以免拉弯散热鳍片或损坏主板上的焊点。
第6步：移除主板（高级操作）
如果你需要更换主板或进行更深入的维修,需要移除主板。
- 断开所有剩余连接器：确保你已经断开了所有连接到主板的线缆，包括摄像头、触摸板、电源按钮、扬声器等。
- 移除所有固定螺丝：拧下将主板固定在机身上的所有螺丝，这些螺丝通常分布在主板的四角和中间位置。
- 取下主板：小心地将主板从机身上滑出，注意主板边缘可能会卡在机框上，需要轻轻晃动并配合塑料撬棒来分离。
回装步骤
回装是拆机的逆过程,请务必按照相反的顺序进行，并遵循以下要点：
- 清洁和检查：在回装前，用清洁刷清理机身上的灰尘和旧硅脂，检查是否有损坏的部件或错位的针脚。
- 涂抹硅脂：如果更换了散热器，需要在CPU和GPU芯片上涂抹新的硅脂。不要涂太多，薄薄一层均匀覆盖即可，过量会导致导热不良。
- 对准和轻压：将散热器对准CPU和GPU芯片，均匀地轻轻按下，让硅脂分布均匀。
- 拧紧螺丝：安装散热器螺丝时，请采用对角线顺序（比如先拧左上，再拧右下，然后是右上，最后是左下）分2-3次逐步拧紧，以确保压力均匀，防止主板或芯片因受力不均而损坏。
- 连接线缆：连接所有线缆时，确保插头完全插入并卡扣锁紧，Wi-Fi天线是重中之重，一定要连接正确。
- 测试：在完全合上后盖之前，可以先连接电源和屏幕，开机测试一下，确保所有部件（内存、硬盘、键盘、触摸板、摄像头等）都工作正常。
- 合上后盖：对准卡扣位置，从中心向四周轻轻按压，确保所有卡扣都“咔哒”一声扣合到位，然后拧上所有螺丝。
总结与建议
- 官方维修手册：如果你觉得文字描述不够直观，可以在网上搜索 "ThinkPad T560 Hardware Maintenance Manual (HMM)"，这是官方的维修手册，里面有详细的拆机图解，是最权威的参考资料。
- 视频教程：在YouTube或Bilibili等视频网站上搜索 "ThinkPad T560 disassembly" 或 "T560 清灰"，可以找到大量视频教程，跟着视频操作会更直观。
- 量力而行：如果你只是想升级内存或硬盘，那么只需要做到第4步即可，清灰也只需要做到第5步，移除主板的风险最高，如果没有经验，不建议自行尝试。
希望这份详细的指南能帮助你顺利完成ThinkPad T560的拆机！祝你操作顺利！
