重要提示与准备工作
安全第一！
（图片来源网络，侵删）
- 断开所有连接： 在开始任何操作前，请确保电脑已完全关机，并拔掉电源适配器、所有外接设备（如鼠标、U盘等）。
- 释放静电： 人体静电可能损坏精密电子元件，请在接触电脑前，触摸一下金属物体（如暖气片、未上漆的金属水管）以释放静电,最好佩戴防静电手环。
- 工作环境： 在一个干净、平整、光线充足的地方进行操作，最好在桌子上铺一块软布或防静电垫,防止刮伤机身或螺丝滑落。
准备工具
- 必备工具：
- 十字螺丝刀 - 规格为 PH0（适合小螺丝）和 PH1（适合稍大螺丝），X230i 主要使用 PH0。
- 塑料撬棒/薄卡片 - 用于分离塑料卡扣,避免划伤外壳。
- 镊子 - 用于取放小螺丝和拆卸键盘排线等。
- 推荐工具：
- 吸盘 - 用于吸起屏幕外框。
- 磁吸托盘 - 用于收纳螺丝，防止丢失和混淆,这是强烈推荐的！
- 容器 - 分别放置不同大小的螺丝，并贴上标签（如“屏幕后盖螺丝”、“键盘螺丝”等）。
了解你的 X230i
- 注意型号： X230i 是 X230 的简化版，两者在核心硬件（如CPU、内存、硬盘）上基本通用，但在一些细节上可能略有不同，例如没有内置光驱或没有独立显卡选项，本指南适用于 X230i。
- 螺丝长短不一： X230i 外壳上使用了大量长短不一的螺丝。务必将它们分门别类，放好位置！ 装错螺丝可能会导致外壳无法合拢或损坏内部部件。
拆机步骤详解
我们将按照从外到内的顺序进行拆解。
第一步：移除后盖
这是最简单的一步，更换内存、硬盘、无线网卡、风扇和清洁内部灰尘都需要打开后盖。
（图片来源网络，侵删）
- 将电脑翻转过来，D面朝上。
- 拧下所有螺丝： 仔细观察后盖，上面有大约 9-11颗 螺丝，电池仓旁边有一颗 较长 的螺丝，其余的都是 短螺丝。请务必分开存放！
- 使用塑料撬棒分离后盖： 从后盖边缘（通常是标签附近或边缘缝隙）插入撬棒，轻轻用力，慢慢沿着边缘滑动，将后盖的塑料卡扣逐一分离，动作要轻柔,避免用力过猛导致卡扣断裂。
- 取下后盖： 当所有卡扣都分离后,后盖就可以轻松取下了。
第二步：更换或升级硬件（可选）
打开后盖后,你可以看到内部的核心部件。
-
内存升级：
- 你会看到两个内存插槽,通常位于散热风扇的旁边。
- 内存插槽的两端有卡扣，向外掰开，内存条会自动弹起,然后即可拔出。
- 安装新内存时，将内存条以约 45 度角插入插槽，然后按下,直到两端的卡扣自动扣住。
-
硬盘/固态硬盘更换：
- 硬盘被一个金属支架固定着。
- 拧下固定金属支架的 一颗螺丝。
- 向硬盘外侧轻轻滑动支架,然后即可将其连同硬盘一起取出。
- 拧下硬盘两侧的 四颗小螺丝,将硬盘从支架上取下。
- 将新的SSD或HDD安装到支架上，拧好螺丝，再将其装回原位,固定好。
-
无线网卡更换：
（图片来源网络，侵删）- 无线网卡通常位于内存插槽下方,有两根天线连接。
- 拧下固定无线网卡的 一颗小螺丝。
- 将无线网卡向外拔出约 45 度角,即可取下。
- 拔下天线，天线是卡扣式的，捏住卡扣向上拔即可。注意区分主副天线（通常白色的是主天线，黑色的是副天线），安装时不要接反。
- 安装新网卡时，先将天线接好，再将网卡插入插槽,最后拧回螺丝。
-
风扇清洁/更换：
- 拧下固定风扇的 三颗螺丝。
- 拔掉风扇连接到主板上的排线（向侧面轻拔即可）。
- 即可取下风扇进行清洁或更换。
第三步：键盘与掌托拆卸
如果你想彻底清洁内部、更换主板或触摸板,需要拆下键盘和掌托。
- 移除后盖： 完成第一步。
- 断开电池连接： 在电池排线附近，找到一个黑色的塑料卡扣，向上抬起，即可断开电池与主板的连接。这一步非常重要，可以防止在后续操作中意外短路。
- 移除键盘螺丝： 将电脑翻转过来，C面（键盘面）朝上，在键盘上方，通常有 3颗 隐藏在橡胶垫或标签下方的螺丝，小心地挑开这些橡胶垫或撕开标签,拧下螺丝。
- 分离键盘排线：
- 在键盘上方，靠近屏幕转轴处，有一个金属屏蔽罩，拧下固定屏蔽罩的几颗小螺丝,取下屏蔽罩。
- 你会看到键盘的排线，排线插槽的旁边有一个小卡扣，向上或向外掰开这个卡扣,然后轻轻将排线从插槽中拔出。
- 取下键盘：
- 现在键盘已经没有物理螺丝固定了，从键盘上缘（靠近屏幕一侧）开始，用塑料撬棒小心地将键盘与掌托分离，键盘下方有很多塑料卡扣,请耐心操作。
- 将键盘向上翻转，放在屏幕上（注意屏幕面朝下，避免刮伤屏幕）。
- 断开触摸板排线：
在键盘下方，你会看到触摸板的排线，同样，找到其插槽旁的卡扣,掰开后拔出排线。
- 取下掌托：
整个C面（掌托和触摸板）就只剩下一些塑料卡扣固定了，用撬棒沿着边缘慢慢分离,即可将整个掌托取下。

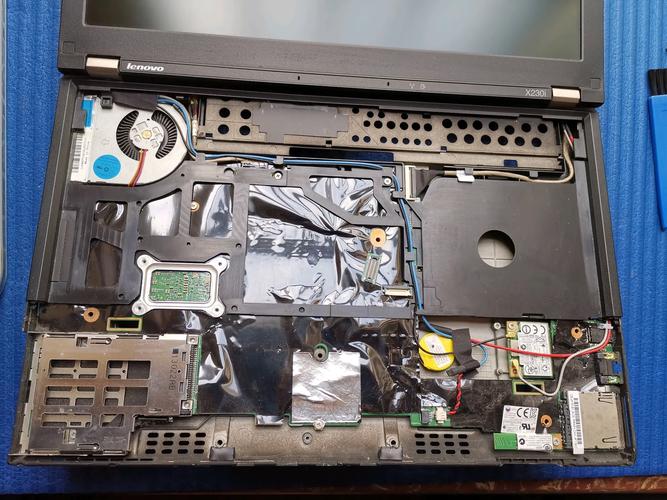

注意： 拆下掌托后，你就可以看到主板、扬声器、摄像头等所有核心部件了。
第四步：屏幕拆卸（高级操作）
如果需要更换屏幕或清洁屏幕内框，这一步是必要的。风险较高，请谨慎操作。
- 完成前三步： 确保后盖、键盘、掌托都已移除,并且电池已断开。
- 移除屏幕转轴支架： 你会看到屏幕通过两个金属支架连接在机身两侧,拧下固定这些支架的所有螺丝。
- 断开屏幕排线：
- 屏幕的排线从屏幕底部引出，连接到主板上，你需要沿着排线路径,小心地将其从线槽中取出。
- 到达连接头后，掰开卡扣，拔出排线。记住排线的走向，以便安装。
- 取下屏幕总成： 当所有螺丝和排线都移除后,屏幕总成就可以从机身中取出了。
- 分离屏幕外框：
- 在屏幕背面，通常有几个橡胶垫，下面藏着小螺丝,拧下这些螺丝。
- 使用塑料撬棒和吸盘，小心地沿着屏幕四周的缝隙撬开，分离屏幕外框，屏幕内框由更多的卡扣固定,需要非常耐心。
- 分离后,即可更换内屏或清洁屏幕。
重新组装与注意事项
组装过程是拆解的逆过程,请遵循以下要点：
- 清洁所有部件： 在组装前,用软布和酒精棉球清洁内部灰尘和旧导热硅脂。

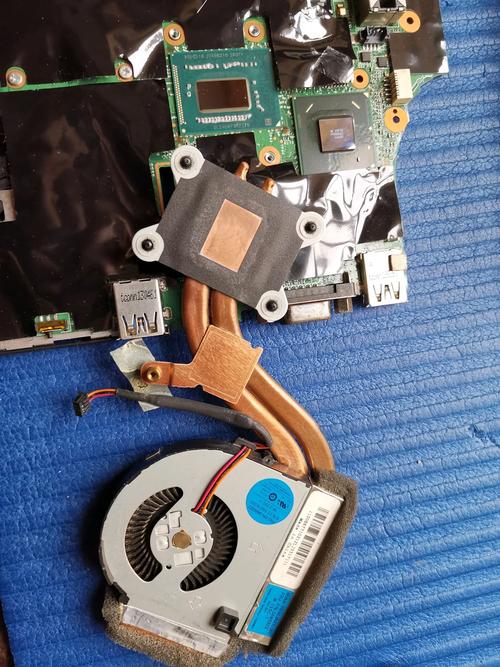

- 涂抹导热硅脂： 如果拆下了CPU散热器（通常需要先拆风扇和散热铜管），请用无纺布擦掉旧的硅脂,然后在CPU核心上涂抹一层薄而均匀的新硅脂。
- 核对螺丝： 再次核对所有螺丝，确保它们被安装在正确的位置。错误的螺丝可能导致外壳损坏或内部短路。
- 连接排线： 在连接排线（键盘、触摸板、屏幕、电池等）时，确保：
- 排线完全插入插槽。
- 卡扣已扣回原位并听到“咔哒”声。
- 测试： 在完全合上后盖和键盘之前，可以先连接电源，开机测试一下所有功能是否正常（屏幕显示、键盘输入、触摸板、声音等），这样可以避免装好后才发现问题,再返工拆机。
- 对齐卡扣： 在合上外壳时，确保所有塑料卡扣都对齐，然后均匀用力按压，直到所有卡扣都“咔哒”一声扣紧。
通过以上步骤，你就可以成功完成 ThinkPad X230i 的拆机、升级和维护工作,祝你操作顺利！
