重要提示：安全第一！
- 断电与接地： 在开始任何操作之前，请务必将服务器从电源插座上拔下，等待几分钟，让内部电容完全放电，为防止静电损坏敏感电子元件，请佩戴防静电手环，并确保手环良好接地。
- 记录： 在拆卸任何线缆或组件前，建议用手机拍照记录其连接位置，这会给后续的安装带来极大便利。
- 工具： 你只需要一把标准的 Phillips（十字）螺丝刀。
- 耐心： 不要使用蛮力，如果某个部件卡住了，请检查是否有遗漏的螺丝或卡扣。
第一步：准备工作
- 将服务器平放在一个干净、宽敞、光线充足的工作台上。
- 拔掉所有电源线、网线、SAS 线等连接线缆。
- 打开服务器的正面塑料盖板,露出前面板和硬盘托架。
第二步：移除前部组件
1 移除前面板
前面板通过几个塑料卡扣固定。
（图片来源网络，侵删）
- 用手指从前面板的两侧边缘轻轻向外抠，可以感觉到卡扣的松动感。
- 缓慢地将前面板从上到下或从一侧到另一侧滑动并取下。
2 移除硬盘托架
R220 通常支持最多 2 个 2.5 英寸热插拔硬盘。
- 每个硬盘托架都有一个释放手柄，位于托架的底部。
- 向外拉动释放手柄,托架会解锁。
- 将整个硬盘托架沿着滑轨水平向前拉出即可。
3 移除风扇模块
风扇模块位于服务器前部的中央,是散热的关键。
- 风扇模块通常由2-4颗螺丝固定在机箱前部的金属框架上，这些螺丝可能藏在标签或线缆下方，仔细观察。
- 拧下所有螺丝后,将风扇模块向上提起或直接向后拉出，然后拔掉连接到主板的风扇电源线。
第三步：移除后部组件与外壳
1 移除 PCI-E 扩展卡（可选）
如果你的服务器安装了额外的网卡（如 HBA 卡、网卡等），需要先移除它们。
- 拧下固定扩展卡挡板的螺丝。
- 拔掉扩展卡上连接的任何线缆（如 SAS 线）。
- 拧下固定扩展卡本身的螺丝（通常在金手指末端）。
- 向上垂直拔出扩展卡。
2 移除电源单元
R220 配有一个标准的冗余或非冗余电源单元。
（图片来源网络，侵删）
- 从服务器背面找到 PSU，它通常由1-3颗螺丝固定在机箱上。
- 拧下这些螺丝。
- 将 PSU 向后水平拉出，直到它可以从机箱中滑出，拔掉连接到主板的电源接口。
3 移除服务器外壳（机箱盖）
这是最关键的一步,因为外壳和内部主板是紧密相连的。
- 拧下固定后部 I/O 挡板的螺丝，这个挡板是机箱的一部分，必须先取下。
- 找到并拧下固定整个机箱外壳的螺丝，这些螺丝通常分布在：
- 机箱的左右两侧（侧面）。
- 机箱的顶部和底部。
- 有时在机箱后部也有。
- 拧下所有螺丝后,外壳并不会立即脱落，你需要小心地将外壳向上滑动或侧向滑动来取下，这是因为机箱的导轨和内部结构是卡在一起的。注意观察，避免用力过猛损坏内部部件。
第四步：访问主板内部组件

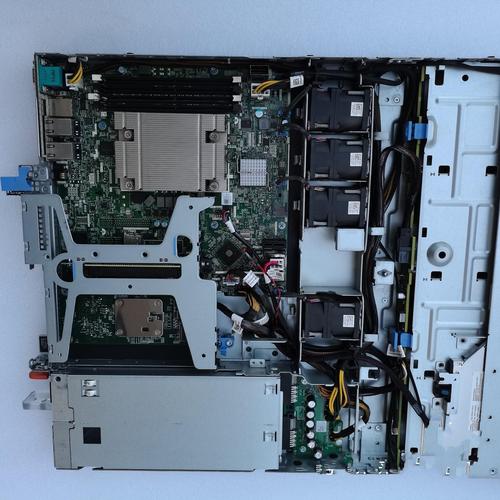

服务器的内部核心部件已经完全暴露。
1 移除内存条
- 找到内存插槽两端的白色卡扣。
- 用手指向外掰开卡扣,内存条会自动弹起一个角度。
- 然后垂直向上拔出内存条。
2 移除 CPU 散热器
- CPU 散热器通常由4个螺丝固定在主板上。
- 按照对角线的顺序,分几次拧松并最终取下这4个螺丝，这样可以确保散热器均匀受力。
- 小心地垂直向上取下散热器,如果散热器和 CPU 之间有导热硅脂粘合，可能需要轻轻晃动一下才能取下。
- 注意： 如果只是更换 CPU，请务必清洁旧硅脂并涂抹新的硅脂。
3 移除 CPU
- CPU 被一个名为 ZIF (Zero Insertion Force) 的插槽固定。
- 找到 CPU 插座旁的拉杆，将其向外抬起，直到与插槽成 90 度角。
- CPU 就可以轻松地从插槽中垂直向上取出了，注意 CPU 的一个角有一个金色三角标记，与插槽上的标记对应，安装时不要弄反。
4 移除主板
主板由几颗螺丝固定在机箱的金属框架上。
- 拧下固定主板的所有螺丝。
- 小心地抬起主板的一端,然后将其从机箱中滑出，在拔出前，确保所有线缆都已断开（如前面板连接线、USB 接头等）。
第五步：重新组装
重新组装的步骤与拆卸步骤完全相反，请务必参考你之前拍摄的照片，确保所有线缆和部件都正确归位。
（图片来源网络，侵删）
- 将主板安装回机箱,拧紧螺丝。
- 安装 CPU，确保方向正确，然后锁紧拉杆。
- 安装新的 CPU 散热器，并拧紧螺丝（对角线顺序）。
- 安装内存条,听到“咔”声表示已安装到位。
- 将机箱外壳扣回,拧紧所有螺丝。
- 安装 PSU，拧紧螺丝，并连接好电源线。
- （可选）安装扩展卡。
- 安装风扇模块,连接好电源线。
- 安装硬盘托架。
- 安装前面板。
- 连接所有外部线缆,通电测试。
希望这份详细的指南能帮助你顺利完成 PowerEdge R220 的拆机工作！如果在操作中遇到任何困难，请随时停下来，重新检查步骤，不要强行操作。
