下面我将为你提供一份详尽的HM-603拆机指南，包括拆机步骤、内部结构分析、常见问题以及注意事项。
（图片来源网络，侵删）
重要声明：风险自负
拆机有风险,操作不当可能导致：
- 永久性损坏：螺丝滑丝、排线拉断、静电击穿芯片等。
- 失去保修：一旦拆机,官方保修即告失效。
- 安全隐患：操作不当可能对人身造成伤害。
请在充分了解风险并具备一定动手能力的前提下进行操作。
第一部分：拆机准备与工具
所需工具：
- 螺丝刀：
- 十字螺丝刀：必备，需要一把尺寸合适（通常是#1或#0）的精密十字螺丝刀。
- 三角安全螺丝刀：这是关键！ HM-603的外壳螺丝是特殊的三星安全螺丝，普通十字螺丝刀无法拧动，你需要购买一把专用的三角安全螺丝刀（也叫“三星螺丝刀”）。
- 撬棒/塑料卡片：用于分离塑料卡扣,避免划伤外壳。
- 镊子：用于夹取小螺丝和操作排线。
- 防静电手环：强烈建议佩戴,防止静电损坏精密的电子元件。
- 干净的工作台和充足的照明。
准备工作：
- 取出TF卡：确保TF卡槽中没有存储卡。
- 关机并取出电池：这是最重要的一步！HM-603采用可拆卸电池，拆机前务必将电池取出,防止短路风险。
- 清洁双手：保持手部干燥、清洁。
第二部分：详细拆机步骤
步骤1：卸下后盖
HM-603的结构是“三明治”式的,后盖通过螺丝和卡扣固定。
- 拧下后盖螺丝：使用三角安全螺丝刀，拧下后盖上的所有螺丝，HM-603后盖通常有 4颗 螺丝,分布在四个角。
- 分离后盖：
- 用撬棒或塑料卡片,从后盖边缘的缝隙轻轻插入。
- 沿着边缘缓慢移动，逐一撬开卡扣，HM-603的卡扣比较紧，需要耐心,不要用力过猛。
- 当所有卡扣都松开后,后盖就可以取下来了。
步骤2：断开排线，取出主板
取下后盖后，你就能看到内部结构了，核心部件包括主板、独立运放模块、屏幕和按键排线。
（图片来源网络，侵删）
- 断开屏幕排线：
- 屏幕的柔性排线连接在主板上，通常用一个黑色或白色的塑料卡扣固定。
- 用镊子轻轻向上抬起这个卡扣（大约90度），然后就可以将排线水平拔出。切勿直接拉拽排线！
- 断开按键排线：
按键（音量+、-，播放/暂停）的排线同样通过卡扣固定,操作方法与屏幕排线相同。
- 取出主板：
断开所有排线后，主板就可以自由地取出来了,小心地将其从机身上滑出。
你已经成功将HM-603的核心部件——主板——完整取出,接下来你可以对主板进行更深入的观察和操作。

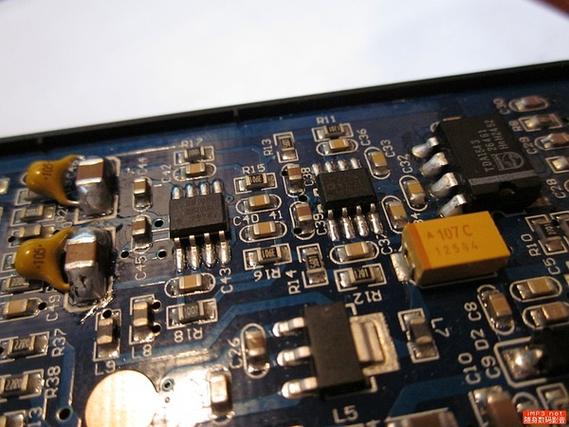

第三部分：内部结构深度解析
HM-603的内部设计是其音质出色的关键,拆开后可以清晰地看到这些特点：
（图片来源网络，侵删）
可更换运放模块
这是HM-603最核心、最著名的设计。
- 位置：在主板的右上方,通常被一个金属屏蔽罩盖住。
- 结构：它是一个独立的、可以取下的模块，通过一个8脚的DIP插座与主板连接。
- 意义：用户可以像换芯片一样，轻松更换不同型号的运放（如OPA2604、OPA2134、MUSE02等），从而改变机器的音色风格，或进行升级，这是HM-603可玩性的最大体现。
- 如何更换：
- 用撬棒或小一字螺丝刀,轻轻撬起运放模块两侧的固定卡扣。
- 取下旧的运放模块。
- 将新的运放模块对准插座，注意方向（通常有一个缺口标记，与插座上的缺口对应）。
- 轻轻按下，直到两侧卡扣“咔”一声自动扣紧。
独立的数字与模拟供电
- 位置：在主板左上角,靠近耳机输出口的地方。
- 结构：你会看到两个体积较大的滤波电容（通常是红宝石或nichicon的），它们被独立地放置在远离数字电路（如解码芯片）的区域。
- 意义：这种设计是为了最大限度地减少数字电路对模拟电路的干扰，实现更纯净的电源供应，从而获得更低的底噪和更好的动态表现，这是高端播放器常见的“电源隔离”设计。
高品质音频解码芯片
- 位置：在主板中央偏上的位置。
- 型号：HM-603使用了TI（德州仪器）的TLC5602芯片作为数模转换器，这款芯片在当时是中高端播放器的常用选择,性能出色。
屏幕与按键
- 屏幕和按键通过柔性排线与主板连接，排线非常脆弱,操作时务必小心。
- 屏幕下方通常有一层海绵或泡棉,用于缓冲和防尘。
第四部分：常见问题与维修
拆机除了“玩”,很多时候也是为了维修。
无法开机
- 原因1：电池接触不良，这是最常见的问题，电池仓内的金属弹片可能会氧化或松动，可以用橡皮擦轻轻擦拭电池触点和弹片,确保接触良好。
- 原因2：排线松动或损坏，重新插拔屏幕、按键和电池的排线,确保插到位且卡扣扣紧。
- 原因3：电源开关损坏，开关是机械部件，长期使用后可能失灵,需要更换。
屏幕不显示/显示异常
- 原因：屏幕排线松动或损坏，重新插拔屏幕排线，如果排线有折痕或破损,则需要更换排线。
按键失灵
- 原因：按键排线松动或按键本身损坏，重新插拔排线，如果排线正常，可能是按键薄膜损坏，维修难度较大,通常需要更换整个按键组件。
更换运放后无声或声音异常
- 原因1：运放方向插反，这是最常见的新手错误,请务必确认运放的方向标记。
- 原因2：运放型号不兼容，虽然大部分DIP-8的运放都兼容，但某些特殊型号可能需要外围电路支持，或者功耗过大导致不稳定，建议选择经典型号，如OPA2604、OPA2134等。
- 原因3：运放损坏,静电或插拔时用力过猛可能导致运放损坏。
第五部分：重新组装
组装过程是拆机的逆过程，关键在于耐心和细心。
- 安装主板：将主板对准位置,平稳地滑回机身。
- 连接排线：将屏幕和按键的排线插回主板的插座，务必确认方向正确,然后用力按下卡扣使其锁定。
- 安装后盖：
- 将后盖对准机身上的卡口,轻轻按压。
- 沿着边缘依次按压,确保所有卡扣都扣合到位。
- 如果感觉卡扣很难扣上，可能是内部排线或主板没有放正,需要重新检查。
- 拧紧螺丝：用三角安全螺丝刀，将后盖的4颗螺丝依次拧紧，注意力度,不要拧滑丝。
- 最终测试：
- 装上电池。
- 开机,检查屏幕显示是否正常。
- 测试所有按键功能。
- 连接耳机，播放音乐,检查声音是否正常。
HIFIMAN HM-603的拆机并不算特别困难，但需要正确的工具和谨慎的操作，它不仅仅是一个简单的“砖头”，其内部结构充满了对音质的不妥协和可玩性的巧思，通过拆机，你不仅能了解其工作原理，更能亲手体验更换运放带来的音质变化,这正是这款老机器至今仍被许多爱好者津津乐道的原因。
希望这份详细的指南能对你有所帮助！
