ThinkPad E540拆机清灰步骤详解？

这是一份详细的 ThinkPad E540 拆机清灰图文步骤指南，希望能帮助你顺利完成。

准备工作

1. 断开所有连接： 关闭电脑，拔掉电源适配器，如果使用的是内置电池，请务必关机后拔掉电池排线。
2. 防静电措施： 最好在干燥、洁净的环境下操作，可以佩戴防静电手环，或者触摸一下金属物体（如暖气片）来释放自身静电，防止静电损坏精密电子元件。
3. 工具准备：
   • 螺丝刀： 主要需要 十字螺丝刀，E540 的螺丝大部分是十字的，但部分位置可能需要 PH0 或 PH00 十字螺丝刀（用于拆键盘）。
   • 撬棒/塑料卡片： 用于撬开卡扣和分离部件，避免划伤外壳。
   • 容器： 用来存放拆下来的螺丝，并做好标记，因为不同位置的螺丝长度可能不同。
   • 清洁工具： 大功率吹风机 或 压缩空气罐（推荐）、软毛刷、高纯度酒精 和 无尘布（用于清洁散热片和风扇）。

详细拆机步骤

第一步：拆卸后盖

1. 将笔记本电脑翻转过来,D面（底面）朝上。
2. 用螺丝刀拧下后盖所有的螺丝。注意：
   • 有些螺丝可能隐藏在脚垫下面,需要用撬棒小心地抠开脚垫。
   • 强烈建议：将拆下的螺丝按照它们的位置在纸上画个图，或者分区域存放，因为不同位置的螺丝长度不同，装回去时用错可能会导致外壳合不拢或损坏内部结构。
3. 拧下所有螺丝后,将后盖向你身体的方向平移约 1-2 毫米，后盖是通过卡扣固定的，平移可以解开卡扣。
4. 用撬棒从后盖的缝隙处轻轻撬开,然后沿着边缘慢慢划一圈，将整个后盖取下。

第二步：拆卸键盘和掌托

这一步是为了移除覆盖在散热模块上方的金属屏蔽罩。

1. 将电脑翻转过来,A面（屏幕面）朝上。
2. 取下键盘：
   • 仔细观察键盘的四周,有几个小的塑料卡扣，用撬棒从键盘的边缘轻轻撬开，将键盘框架取下。
   • 取下键盘框架后,你会看到键盘排线，键盘排线通常有一个小的塑料卡扣，需要向上或向外轻轻拨开，然后才能将排线从插槽中拔出。
   • 完全断开键盘连接后,就可以将整个键盘拿开了。
3. 取下掌托/上盖：
   • 键盘取下后,你会看到固定掌托的螺丝，拧下这些螺丝。
   • 同样,掌托也是通过卡扣固定的，用撬棒沿着掌托边缘慢慢撬开，将其取下。
   • 掌托下方也可能有排线（如触摸板、电源按钮等），需要像取键盘排线一样小心地断开。

第三步：拆卸散热模块（核心步骤）

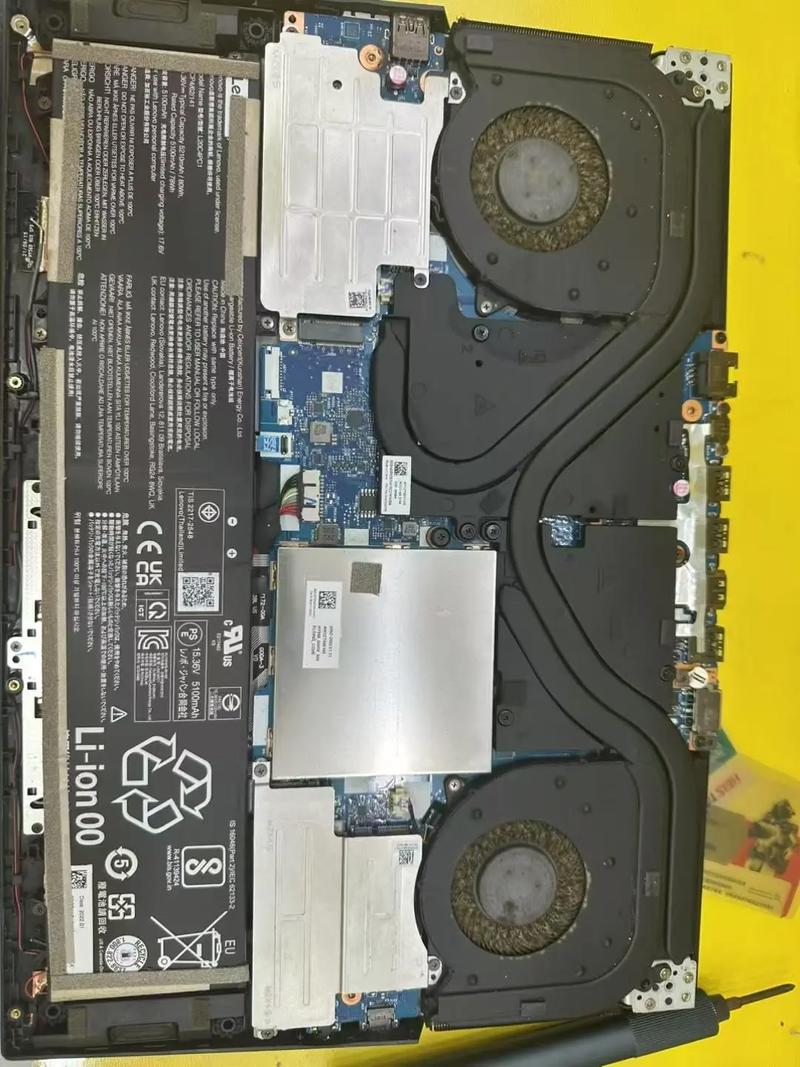

你已经看到了核心的散热组件：风扇、散热铜管和散热鳍片。

1. 断开风扇电源： 找到风扇的电源线，通常是插在主板上一个小接口里，捏住接口的卡扣拔出。
2. 拧下散热模块固定螺丝： 散热模块通常由 2-4 个螺丝固定在主板上，用螺丝刀拧下这些螺丝。
3. 取下散热模块： 拧下螺丝后，散热模块就可以被轻松地提起来了。注意： 取下时要小心，不要让散热铜管蹭到旁边的电容或其他元件。
4. 清洁散热模块：
   • 风扇： 用软毛刷扫去扇叶上的灰尘，然后用压缩空气吹干净。注意： 不要让风扇高速空转，可以用手捏住扇叶再吹气。
   • 散热鳍片： 这是灰尘最多的地方，先用软毛刷初步清扫，然后用压缩空气对准鳍片缝隙吹，直到灰尘被吹出。
   • 散热铜管： 用软布或纸巾擦拭干净即可。
   • 顽固污渍： 如果散热鳍片被油泥或顽固灰尘堵塞，可以考虑用高纯度酒精配合软刷或棉签进行深度清洁，但一定要确保酒精完全挥发后再安装回去。

第四步：清洁其他部位（可选）

• CPU/GPU 散热面： 取下散热模块后，你会看到 CPU 和 GPU 的核心，检查它们与散热铜管接触面上是否有旧的导热硅脂，如果有，用无尘布或高纯度酒精擦拭干净。
• 更换导热硅脂（强烈推荐）： 清灰是一个更换导热硅脂的绝佳时机，旧的硅脂如果干了或干了，会导致导热效率下降，影响散热效果，在 CPU 和 GPU 核心中心点上米粒大小的新硅脂，然后用刮刀或塑料卡片均匀铺开一层薄薄的即可。
• 风扇扇叶和进风口： 再次检查风扇扇叶和机身的进风口（通常在转轴处和底部）是否有灰尘，一并清理干净。

第五步：安装与还原

1. 安装散热模块： 先将新的导热硅脂涂抹好，然后将散热模块对准 CPU 和 GPU 的位置，轻轻放回原位。
2. 拧紧螺丝： 按照与拆卸时相反的顺序拧紧散热模块的螺丝，这样做可以确保压力均匀，保证散热效果，通常需要拧到“紧”的程度，但不要用蛮力。
3. 连接风扇： 将风扇排线插回主板接口。
4. 还原掌托和键盘： 按照拆卸的相反步骤，将掌托和键盘装回，确保所有排线都正确插入并锁好卡扣，然后拧上所有螺丝。
5. 盖上后盖： 将后盖对准位置，先卡住一侧，然后轻轻按压另一侧，直到所有卡扣都“咔哒”一声扣合上，最后拧上所有螺丝。

最后测试

1. 重新连接电源适配器,开机。
2. 进入系统后,可以下载一个监控软件（如 AIDA64, HWMonitor）查看 CPU 和 GPU 的温度。
3. 运行一些压力测试（如 3DMark, Cinebench）或平时玩的游戏，观察温度是否比清灰前有明显下降，同时注意听风扇噪音是否减小。

至此,你的 ThinkPad E540 拆机清灰工作就全部完成了！整个过程需要耐心和细心，只要步骤正确，完全不用担心损坏电脑，祝你成功！
