⚠️ 重要警告与准备工作
在开始任何拆解之前,请务必阅读并理解以下内容：
（图片来源网络，侵删）
- 失去保修：拆解 Alienware X51 几乎肯定会失去官方保修,请自行承担风险。
- 静电风险：请佩戴防静电手环或在干燥、接地的表面上操作,防止静电损坏精密的电子元件。
- 数据备份：在操作前,请备份所有重要数据。
- 风险自担：操作不当可能导致硬件损坏、漏水、短路等严重后果，本指南仅供参考,请谨慎操作。
- 型号确认：本指南主要针对 Alienware X51 R1 和 R2，这些型号使用的是由 Asetek 定制的、高度集成的“一体式”水冷方案，将水泵、水冷头、水箱和散热器（冷排）集成在一个模块中，并与风扇、机箱结构紧密结合。
第一部分：准备工作与工具
所需工具：
- 十字螺丝刀：通常是 Phillips #0 或小型 #1。
- 防静电手环：强烈推荐。
- 小塑料撬棒或卡片：用于分离卡扣和塑料外壳,避免划伤。
- 镊子：用于夹取小螺丝和线缆。
- 小容器：用于存放拆下的小螺丝,防止丢失。
- 手套：保持手部清洁,避免油脂污染硬件。
- 工作台：一个明亮、宽敞、干净的地方。
准备工作：
- 完全关机：通过 Windows 开始菜单关机,而不是直接按电源键。
- 断开所有连接：拔掉电源线、显示器线、USB 线等所有外设。
- 移动至安全位置：将 X51 移至你的工作台上。
- 打开机箱侧面板：X51 的侧面板通常是通过几个隐藏的卡扣固定的，在机箱后部找到两个小的塑料卡扣，用撬棒轻轻向外掰开,然后向后滑动侧面板即可取下。
第二部分：拆解步骤

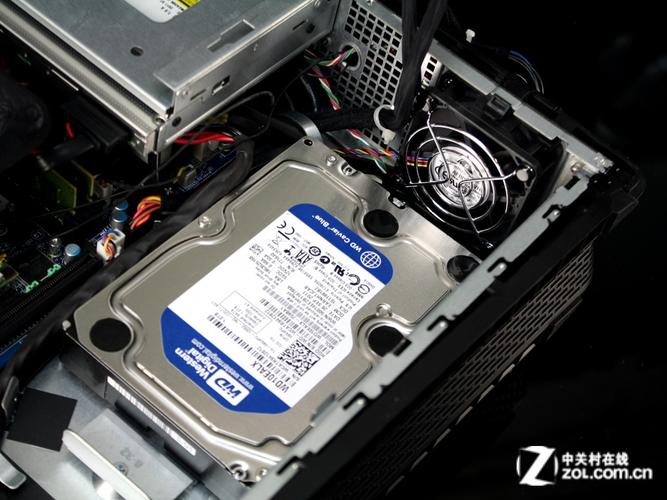

步骤 1：移除硬盘和光驱
- 拔掉硬盘和光驱的数据线和电源线。
- 拧下固定硬盘和光驱的螺丝,然后将它们从托架上滑出。
步骤 2：断开所有内部线缆连接
这是最关键的一步，必须小心操作，建议用手机拍照记录每个连接器的位置,以便后续安装。
- 前置面板线缆：连接到主板上的
JFP1或F_PANEL针脚。 - USB 3.0 线缆：连接到主板的
USB3针脚。 - 音频线：连接到主板的
AAFP或HD_AUDIO针脚。 - 24-Pin 主板供电线：连接到主板的
PWR_SW。 - CPU 4/8-Pin 供电线：连接到主板上靠近 CPU 的接口。
- 显卡供电线：如果显卡有外接供电,也要拔掉。
- SATA 数据线：连接到主板和硬盘/光驱。
步骤 3：拆卸 GPU 显卡
X51 的 GPU 是直接焊死在主板上的，无法像台式机一样独立拆下，这是 Alienware X51 设计的一大特点，我们无法单独拆卸显卡进行维护或更换。跳过此步骤，直接进入下一步。
步骤 4：拆卸水冷散热系统
这是整个拆解过程的核心和难点。
-
拆卸冷排风扇：
（图片来源网络，侵删）- 拧下固定冷排风扇的螺丝。
- 小心地将风扇从冷排上取下,并拔掉风扇的电源线。
-
断开水冷头与 CPU 的连接：
- 这是最危险的一步，水冷头通过 4 个螺丝固定在主板的 CPU 底座上。
- 先断开电源线：找到连接水冷头和水泵的线缆，将其从主板的
CPU_FAN或PUMP_FAN针脚上拔下。 - 拧下固定螺丝：使用合适的螺丝刀，逆时针拧下固定水冷头的 4 个螺丝，通常对角线顺序拧松,可以确保压力均匀。
- 取下水冷头：螺丝拧下后，水冷头可能会因为导热硅脂的粘性而紧紧吸在 CPU 上。切勿强行撬动！ 可以尝试左右、前后轻轻晃动，或者用吹风机对着水冷头吹一小会（低温档）使其热胀冷缩，帮助分离，一旦松动,垂直向上平稳地取下水冷头。
-
断开冷排与机箱的连接：
- 冷排（连同水泵）通常是用几个螺丝固定在机箱侧壁或内部支架上的,拧下这些螺丝。
- 小心地从机箱内部将整个水冷模块（冷排、水管、水冷头）取出来,注意不要拉扯到其他线缆。

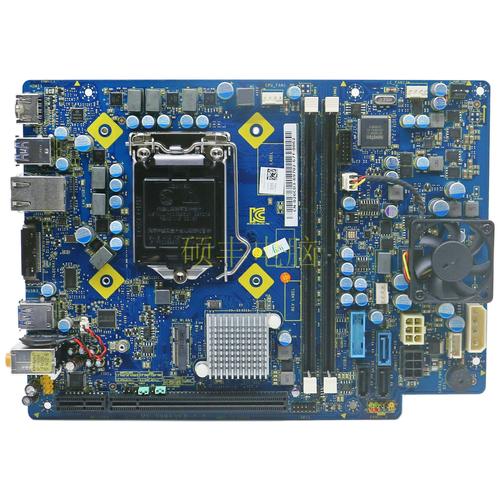

步骤 5：拆卸主板和电源
-
拆卸主板：
- 拧下固定主板的几个大螺丝。
- 小心地抬起主板，并从机箱后方拔出各种接口（如 I/O 挡板、视频输出等）。
- 将主板完全取出。
-
拆卸电源：
（图片来源网络，侵删）- 拧下固定电源的螺丝。
- 拔掉电源连接到主板和硬盘的所有线缆。
- 将电源从机箱中滑出。
第三部分：清洁、更换与重新组装
清洁与更换导热硅脂
- 清洁 CPU：使用高纯度异丙醇和无尘布，彻底擦拭掉 CPU 表面和旧硅脂,直到表面光亮如镜。
- 清洁水冷头：同样使用异丙醇和无尘布,清洁水冷头底部的导热面。
- 涂抹新硅脂：在 CPU 中央挤一小滴（米粒大小）新的、高品质的导热硅脂，用塑料卡片或刮刀均匀涂抹成一层极薄的薄膜，覆盖整个 CPU 表面。
- 安装水冷头：按照拆卸的相反步骤，将水冷头对准 CPU 底座，垂直放下，然后对角线顺序拧紧螺丝。力度要适中，不要过度用力，否则会压裂 CPU 或主板。
重新组装
重新组装是拆解的逆过程，请按照相反的顺序进行，并确保每一步都连接正确、牢固。
- 安装电源。
- 安装主板。
- 安装水冷模块（冷排、水管、水冷头）,并连接好水泵电源线。
- 安装硬盘和光驱。
- 连接所有内部线缆。强烈建议再次核对照片，确保连接无误！
- 盖上机箱侧面板。
- 连接显示器、键盘、鼠标和电源线。
第四部分：首次开机测试
- 不要立即安装所有配件：首次开机时，建议只连接主板、CPU、内存、水冷和电源，确保系统能点亮进入 BIOS。
- 进入 BIOS：开机后立即按
F2或DEL键进入 BIOS，检查各项温度是否正常，特别是 CPU 温度，在水冷系统正常工作下，待机温度应在 30-40°C 左右。 - 安装操作系统和驱动：如果一切正常，可以关机，然后连接硬盘、光驱等,安装系统和驱动。
- 压力测试：安装完系统后，使用 AIDA64、FurMark 等软件进行压力测试，持续观察 CPU 和 GPU 温度,确保水冷系统在高负载下也能稳定工作。
常见问题与故障排除
- 开机无反应：检查所有电源连接、主板 24-Pin 和 CPU 8-Pin 供电是否插好。
- 蓝屏或重启：可能是硅脂问题、水冷头未安装好或内存接触不良,重新检查并安装。
- 温度过高：检查水冷头是否安装到位、硅脂是否涂抹得当、冷排风扇是否正常转动,也可能是水泵故障。
- 水泵噪音大或不转：这通常是水泵故障的前兆，一体式水冷的水泵无法单独更换,整个水冷模块需要整体更换。
希望这份详细的指南能帮助你顺利完成 Alienware X51 的水冷拆机,祝你操作顺利！
