Dell XPS 15 9560拆机内部有何亮点？

重要提示：准备工作与安全须知

1. 风险自负：拆机会失去保修,操作不当可能导致硬件损坏。
2. 完全断电：
   • 关闭笔记本电脑。
   • 移除电池：这是最关键的一步！9560 的电池是可拆卸的，请务必先取下电池,以避免任何短路风险。
   • 拔掉所有外接设备（电源适配器、鼠标、U盘等）。
3. 防静电：佩戴防静电手环，并确保手环夹在机箱的金属部分，如果没有,可以经常触摸金属物体来释放身体静电。
4. 工具准备：
   • PRY 工具塑料撬棒：强烈推荐,避免使用金属工具划伤外壳。
   • T5 和 T6 螺丝刀：用于拆卸大部分螺丝。
   • T10 螺丝刀：用于拆卸部分螺丝。
   • 塑料卡片或薄片：用于分离卡扣。
   • 小型吸尘器或气吹：用于清理灰尘。
   • 磁力托盘：用来分类存放螺丝,防止丢失。
5. 工作环境：选择一个干净、宽敞、光线好的桌子。

第一步：准备工作与移除电池

1. 将 XPS 15 9560 翻过来，Dell Logo 朝上。
2. 你会看到底盖上有几块橡胶脚垫，用热风枪（或吹风机）稍微加热一下，然后用撬棒小心地将它们撬起,下面通常藏着固定底盖的螺丝。
3. 撬开所有橡胶脚垫后，用 T5 螺丝刀拧下底盖上的所有螺丝。注意：不同位置的螺丝长度可能不同,一定要分开放置。
4. 拧下所有螺丝后，将笔记本翻回正面,打开屏幕。
5. 在键盘上方，靠近屏幕转轴的地方，你会找到两个小卡扣，用指甲或塑料撬棒轻轻向外拨开,然后就可以向上抬起键盘。
6. 键盘下面有一条排线，用指甲轻轻向上挑起排线卡扣，然后断开键盘连接。请务必找到主电池的排线并断开它！ 电池排线通常位于键盘下方或掌托的某个角落，断开连接后,电池就完全与主板隔离了。

第二步：拆卸底盖

1. 现在可以安全地拆卸底盖了，将笔记本再次翻过来，Dell Logo 朝上。
2. 从笔记本的缝隙处（通常是散热窗附近或边缘），用塑料撬棒小心地划开底盖，XPS 9560 的底盖是卡扣式固定的,需要耐心地一圈一圈地撬开。
3. 当所有卡扣都松开后，底盖就可以取下了，取下时注意连接在主板上的各种排线（如触摸板、状态灯等）,不要强行拉扯。

第三步：内部组件概览与主要部件拆卸

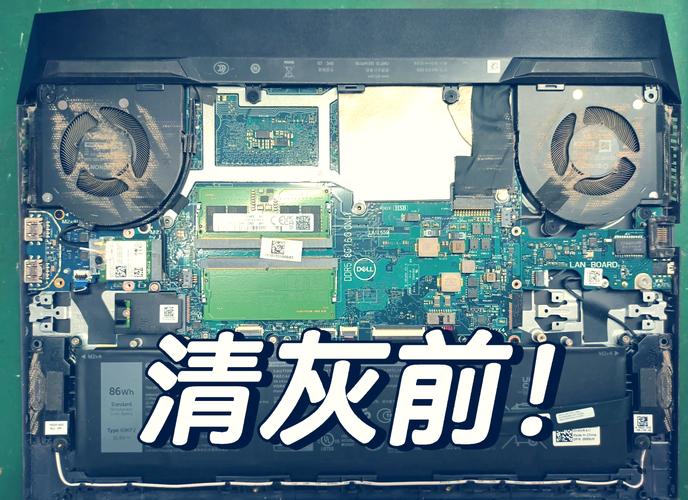

底盖取下后，你就可以看到内部结构了，主要部件包括：内存条、固态硬盘、无线网卡、风扇、散热模组、电池、扬声器等。

升级内存

• 位置：内存条位于主板的左上角（靠近屏幕转轴一侧）,被一个金属屏蔽罩盖住。
• 步骤：
  1. 用 T5 螺丝刀拧下固定屏蔽罩的两颗螺丝。
  2. 取下屏蔽罩。
  3. 内存条两侧各有一个卡扣，向外掰开，内存条会自动弹起,然后就可以将其拔出。
  4. 安装新内存时，以约 30 度角插入金手指，然后向下按压，直到两侧卡扣“咔”一声自动扣住。

更换或升级固态硬盘

• 位置：M.2 固态硬盘位于主板的右上角（靠近掌托一侧）,被一个小的金属支架固定。
• 步骤：
  1. 用 T5 螺丝刀拧下固定 M.2 支架的单颗螺丝。
  2. 向上抬起支架，M.2 SSD 就会自动弹出。
  3. 取出旧 SSD，将新 SSD 以约 30 度角插入插槽，然后向下轻轻按压,使其完全就位。
  4. 重新拧回固定螺丝。

更换无线网卡

• 位置：无线网卡通常位于内存条附近,由两颗天线和一颗螺丝固定。
• 步骤：
  1. 用 T5 螺丝刀拧下固定无线网卡的天线支架螺丝。
  2. 拔掉连接在网卡上的两根天线（黑/白），拔的时候要捏住塑料头,不要拉扯天线线缆。
  3. 将无线网卡以约 45 度角拔出插槽。
  4. 安装新网卡时，反向操作即可。务必确保天线连接牢固,否则会导致信号极差。

清理风扇与散热模组

• 位置：风扇和铜管散热模组位于笔记本的下半部分。
• 步骤：
  1. 用 T5 螺丝刀拧下固定风扇排线的螺丝（通常是黑色的小螺丝）。
  2. 拔掉风扇的排线。
  3. 拧下固定散热模组的螺丝（通常是 T10 螺丝），同样，长度可能不同,请分开放置。
  4. 小心地将散热模组向上抬起，散热膏可能会粘得很紧,可以轻轻左右晃动一下。
  5. 清理：用气吹吹走风扇和散热鳍片上的灰尘，对于顽固的灰尘，可以用软毛刷轻轻刷。切勿用尖锐物品刮擦散热鳍片！
  6. 更换硅脂：如果需要更换硅脂，用无水酒精和高纯度棉片/纸巾将 CPU 和 GPU 表面的旧硅脂彻底擦拭干净，然后在 CPU 和 GPU 核心上涂抹适量新的硅脂（米粒大小即可）。
  7. 安装时，确保散热模组平稳落下，所有螺丝孔都对齐。按照对角线的顺序拧紧螺丝，以确保压力均匀,避免硅脂涂抹不均或压坏芯片。

更换电池

• 位置：电池位于掌托下方,由多颗螺丝和一条排线固定。
• 步骤：
  1. 断开电池排线（第一步已完成）。
  2. 用 T5 螺丝刀拧下固定电池的所有螺丝。
  3. 电池通常有胶带粘在机身上，可以用撬棒小心地将其分离并取出，注意不要损坏电池本身,锂电池有起火风险。

第四步：重新组装

1. 反向操作：按照拆卸的相反顺序进行组装,确保所有排线都正确插入并卡紧。
2. 检查：在合上底盖之前，再次检查所有部件是否安装到位,螺丝是否都已拧紧。
3. 合上底盖：对准底盖和机身，从中间开始轻轻按压，确保所有卡扣都“咔哒”一声扣合到位,然后拧回所有底盖螺丝。
4. 安装键盘：将键盘排线插回，然后合上键盘,按压两端使其卡扣固定。
5. 装回橡胶脚垫：将橡胶脚垫按回原位。

第五步：最终测试

1. 不要立即装回所有橡胶脚垫,先进行开机测试。
2. 连接电源适配器，开机进入 BIOS 检查硬件是否被正确识别（特别是新加的内存和 SSD）。
3. 进入操作系统，检查设备管理器,确认所有硬件工作正常。
4. 运行一些压力测试软件（如 AIDA64），观察风扇转速和温度,确保散热系统工作正常。
5. 确认一切正常后,再装回剩余的橡胶脚垫。

恭喜你，拆机完成！整个过程需要耐心和细心，只要你一步步来，9560 的拆机还是比较友好的,祝你成功！
