⚠️ 重要安全提示 - 拆机前必读
- 断电并等待：拔掉路由器的电源适配器，并至少等待 5-10 分钟，确保内部电容完全放电，避免触电风险。
- 静电防护：人体静电可能会损坏路由器内部的精密电子元件，建议在拆机前触摸一下金属物体（如暖气片）以释放静电，最好佩戴防静电手环。
- 保修失效：自行拆机将立即导致产品保修失效，请确保你了解并接受这一点。
- 工具准备：准备合适的工具，避免暴力拆卸导致外壳损坏。
- 记录步骤：拆机过程中，最好用手机拍照记录每一步的螺丝位置和部件连接方式，方便后续安装。
🛠️ 所需工具
- #0 或 #00 十字螺丝刀：这是最常见的用于小型电子设备的螺丝刀。
- 塑料撬棒或卡片：用于撬开卡扣，避免划伤外壳。
- 镊子：用于处理小零件或断开连接器。
- 吹气球或压缩空气罐：用于清洁内部积尘。
📖 Netgear R6220 拆机步骤详解
第一步：准备工作
- 将路由器正面朝下,放置在柔软的布料或工作垫上，防止刮花外壳。
- 拧下底座上的四颗脚垫,这些脚垫通常是带螺纹的，直接拧下来即可，下面就是固定后盖的十字螺丝。
第二步：打开外壳
- 拧下所有四颗十字螺丝,并将其妥善放置。
- R6220 的外壳是通过卡扣固定的，你需要用塑料撬棒从天线底座旁边的缝隙开始，小心地撬开外壳。
- 沿着边缘慢慢移动撬棒,依次解开各个位置的卡扣，通常后盖会比前盖更容易取下。
- 注意：在撬开过程中，如果感觉阻力很大，请停止检查是否还有遗漏的螺丝或卡扣位置，切勿强行用力，以免损坏卡扣或外壳。
第三步：分离主板与外壳
- 成功撬开卡扣后,后盖就可以取下来了，此时你会看到路由器的内部结构。
- 主板是通过几颗小螺丝固定在外壳上的,拧下这些螺丝。
- 小心地向上抬起主板,将其与外壳分离。
第四步：断开内部连接器（可选）
- 如果你只是想清洁,这一步可以跳过，但如果你需要更换天线、电源模块或完全取出主板，就需要断开连接器。
- 你会看到几根连接天线的同轴线缆（通常是黑色的），以及一根连接状态指示灯的排线。
- 天线连接器：通常是推入式或旋入式，对于推入式的，直接向外拔出即可，不要拉扯线缆本身，要捏住连接器的塑料头。
- 状态灯排线：这个比较脆弱，它插在一个小的白色或黑色的插槽上，你需要小心地用镊子捏住排线末端的黑色塑料卡扣，垂直向上提起，排线就会松开。切勿直接拉扯排线。
你已经成功地将 Netgear R6220 完全拆开了，你可以对主板、散热片和风扇进行清洁，或者进行其他改造。
（图片来源网络，侵删）
🔍 拆机后内部结构分析

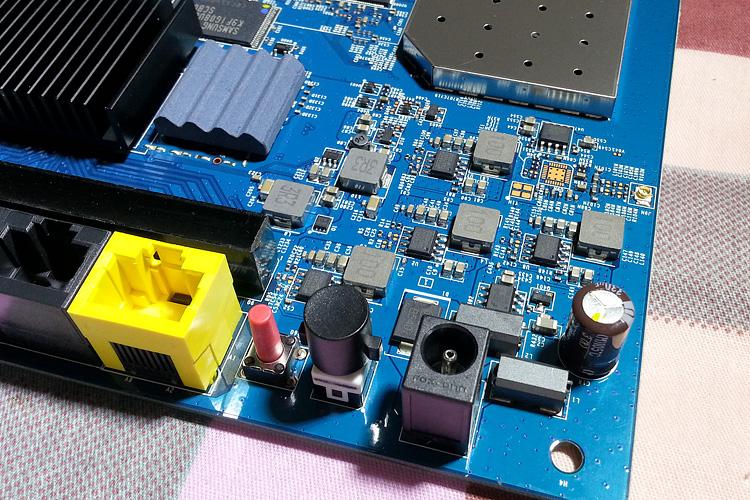

拆开后,你可以看到 R6220 的主要组件：
- 主板：绿色或黑色的印刷电路板，上面集成了所有芯片和元件。
- 处理器芯片：位于主板中央，通常覆盖着散热片，R6220 使用的是 Broadcom BCM4709 双核处理器，主频为 1 GHz，这是该路由器的核心。
- 内存芯片：通常是一个或几个黑色的方块，型号为 Nanya NT5CC128M16FP，容量为 128MB。
- 闪存芯片：用于存放固件，型号通常是 Winbond W25Q128，容量为 16MB。
- 无线芯片：
- 4GHz：集成在主处理器 BCM4709 中。
- 5GHz：使用独立的 Broadcom BCM4366 芯片，支持 802.11ac Wave 2 标准。
- 散热系统：
- 散热片：覆盖在处理器和 5G 芯片上，通过导热硅脂与芯片接触。
- 风扇：这是一个非常重要的特点，R6220 是这个价位段少见的带主动散热风扇的路由器，这也是它能长时间稳定运行的关键，风扇由一个小的三极管控制转速。
- 电源管理单元：负责将外部输入的 12V 电压转换为主板各部分所需的电压。
- 天线：三根外部天线，通过同轴线缆连接到主板上的无线芯片。
🧹 常见拆机后操作
清洁灰尘
长时间运行后,散热片和风扇会积累大量灰尘，严重影响散热效果。
- 方法：使用吹气球或压缩空气罐，对准散热片鳍片和风扇吹气，对于顽固的灰尘，可以用软毛刷轻轻刷洗，然后再吹气。
- 注意：如果风扇转动不顺畅，可以在转轴处滴一滴轻质润滑油（如缝纫机油），但不要滴太多。
散热改造
R6220 的散热系统本身不错，但可以进一步提升。
- 更换导热硅脂：如果发现电脑运行温度很高，可以拆下散热片，用无水酒精和棉签清理掉旧的导热硅脂，然后涂抹新的、导热性能更好的硅脂（如信越7921）。
- 更换风扇：原厂风扇如果噪音变大或损坏，可以更换为尺寸相同、电压相同（通常是12V）的静音风扇。
- 加装散热片：可以在内存、闪存等发热量较大的芯片上额外粘贴小型的铝制散热片，帮助被动散热。
更换零件
- 更换天线：如果原厂天线损坏或信号不佳，可以自行更换增益更高或定向性更强的天线。
- 修复电源接口：电源接口是路由器的高故障点，如果出现松动或接触不良，可以尝试重新焊接或更换一个新的 DC 电源接口座。
🧩 重新组装
组装过程与拆机过程完全相反,请按照之前拍照的步骤进行：
（图片来源网络，侵删）
- 将主板对准位置放回外壳。
- 拧紧固定主板的螺丝。
- 重新连接天线线和状态灯排线。
- 将后盖对准卡扣,用力按压，确保所有卡扣都“咔哒”一声扣紧。
- 拧回四颗固定后盖的螺丝和底部的脚垫。
- 连接电源,开机测试所有功能是否正常。
希望这份详细的拆机指南对你有帮助！
