Inspiron N5010拆机步骤有哪些？

在进行任何拆机操作之前，请务必阅读以下重要提示！

重要提示与准备工作

1. 风险自负：拆机有损坏内部硬件（如排线、主板、散热模组）的风险，请确保你了解可能发生的后果，并愿意承担相应责任。
2. 失去保修：自行拆机会立即让你的笔记本电脑失去官方保修资格。
3. 断开所有电源：在开始之前，请务必拔掉电源适配器，并移除电池。 对于这款笔记本，电池通常在底部，通过一个卡扣固定，需要先拆下后盖才能取下。
4. 防静电措施：人体静电可能会损坏精密的电子元件，建议在拆机前触摸一下金属水管或暖气片，释放静电，最好佩戴防静电手环。
5. 准备工具：
   • 十字螺丝刀：主需要 PH0 和 PH1 两种规格，PH0 用于拧非常小的螺丝（如硬盘、无线网卡），PH1 用于大部分常规螺丝。
   • 塑料撬棒/卡片：用于分离塑料卡扣，避免划伤外壳。
   • 镊子：用于夹取小螺丝和操作排线。
   • 小容器：用于分类存放不同长度和规格的螺丝，防止混淆。
6. 记录过程：用手机拍照记录每一步的排线位置和螺丝位置，这将是你在安装时最好的参考。

拆机步骤详解

第一步：准备工作与移除电池

1. 将笔记本翻转至底部,背面朝上。
2. 你会看到一块或两块后盖。主电池盖是最大的那块。
3. 用 PH0 螺丝刀拧下固定电池盖的所有螺丝（通常有 2-4 颗）。
4. 用塑料撬棒从缝隙处小心地撬开电池盖,卡扣比较紧，需要耐心，避免用力过猛导致卡扣断裂。
5. 取下电池盖后,你会看到电池，电池通常由一根排线连接到主板上，轻轻拔掉这个排线（通常是向上或向外提一下就能松开），然后就可以将电池取出来了。

注意：有些型号的无线网卡天线也可能从电池区域连接，拔掉电池前最好拍个照。

第二步：移除内存硬盘等模块

1. 移除内存条：

   • 找到内存条插槽,两端有金属卡扣。
   • 同时向外拨动两端的卡扣,内存条会自动弹起一个角度。
   • 然后抓住内存条两端,以约 45 度角拔出。

2. 移除硬盘：

   • 硬盘通常被一个金属或塑料支架固定着。
   • 先拧下固定支架的螺丝（通常也是 PH0）。
   • 向前滑动支架,将其从硬盘插槽中拉出。
   • 拧下固定硬盘的螺丝,然后将硬盘从支架上取下。

第三步：拆卸键盘和掌托

这是最关键也是最复杂的步骤,需要非常小心。

1. 翻转笔记本至正面，屏幕朝向你。

2. 移除键盘：

   • 在键盘上方的屏幕边框、掌托边缘以及触摸板周围，通常会有一些小的橡胶垫或塑料盖，下面藏着固定螺丝，用撬棒小心地取下这些盖子。
   • 拧下所有露出的键盘固定螺丝。
   • 在键盘下方,有一条连接到主板的排线。这是最脆弱的部分之一！
   • 小心地将排线插槽上的锁扣向上或向外拨开（不同设计可能不同），然后轻轻地将排线从插槽中拔出。
   • 现在可以轻轻地将键盘向上抬起,并翻转到掌托方向，暂时放在一边。

3. 移除掌托/上盖：

   • 键盘移除后,你会看到整个掌托（包括触摸板）是用塑料卡扣固定在机身上的。
   • 从笔记本的四周（侧面和顶部）开始，用塑料撬棒小心地逐一分离卡扣，从靠近转轴的地方开始比较容易。
   • 分离所有卡扣后,掌托就可以被轻松地取下。
   • 同样,掌托下方也连接着触摸板的排线，需要像处理键盘排线一样，先松开锁扣再拔出排线。

第四步：断开所有连接并移除主板

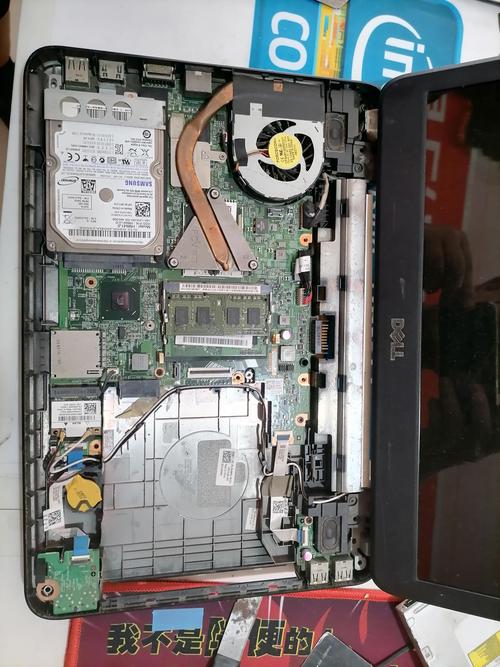

1. 主板完全暴露在你面前,你需要断开所有连接线，从最明显和最容易的开始：


   （图片来源网络，侵删）
   • 屏幕排线：连接在屏幕转轴下方，是一个非常扁平、很长的排线，锁扣通常在排线一侧，需要小心地拨开，然后轻轻拔出。
   • 无线网卡天线：通常是两根很细的、白色的铜线，像弹簧一样，它们通过塑料卡片固定在天线座上，只需将卡片向上推出，天线就松动了。
   • 其他指示灯线/摄像头线：根据你的具体型号，可能还有其他小的排线，同样先松开锁扣再拔出。

2. 移除主板：

   • 翻转笔记本回背面,拧下固定主板的全部螺丝（数量较多，请务必分类存放！）。
   • 主板四周可能会有一些塑料卡扣,也需要在拔出前稍作分离。
   • 小心地从后部将主板向前滑动,使其脱离机身的固定槽位。
   • 将主板向上抬起,从机箱中完全取出。

第五步：移除散热模组

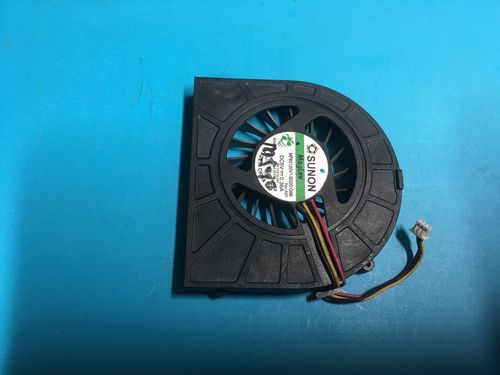

1. 散热模组（风扇、散热片、铜管）是固定在主板CPU和GPU芯片上的。
2. 断开风扇的电源线。
3. 拧下固定散热片和风扇的螺丝（通常是 2-4 颗）。
4. 极其重要：在重新安装时，必须更换新的导热硅脂！旧的硅脂已经干涸，导热效果极差，用无水酒精和高纯度棉签或纸巾彻底清洁CPU和GPU芯片表面以及散热片底部的旧硅脂，然后均匀涂抹一层新的硅脂。
5. 取下散热模组。

重新组装

组装过程是拆机的逆向操作,请按照你拆机时的照片和步骤反向进行。

1. 涂抹新硅脂：在清洁好的CPU和GPU核心上涂抹导热硅脂。
2. 安装散热模组：确保散热片对准芯片，均匀拧紧螺丝（不要一次拧死，要轮流、分步拧紧，以保证压力均匀）。
3. 安装主板：将主板对准位置，从后部滑入，然后拧紧所有螺丝。
4. 连接所有排线和天线：这是最容易出错的地方。务必确保所有排线都完全插入锁扣，并且锁扣已经扣回原位。 天线要正确连接到无线网卡上，并确保没有松动。
5. 安装掌托和键盘：反向操作，确保所有卡扣都扣紧，排线连接无误。
6. 安装内存和硬盘：反向操作，确保内存条两端卡扣扣紧，硬盘和支架安装牢固。
7. 安装电池和后盖：将电池排线插回，盖上电池盖并拧紧螺丝。
8. 最终测试：在完全合上所有盖子之前，可以先连接电源适配器开机，测试一下是否能正常启动、显示、键盘和触摸板是否工作正常，如果一切正常，再合上后盖。

希望这份详细的指南能帮助你成功完成 Inspiron N5010 的拆机！祝你操作顺利！
