戴尔Latitude 3500拆机步骤是怎样的？

重要提醒与准备工作

风险提示：

• 失去保修： 拆机将立即使您的笔记本失去官方保修资格。
• 损坏硬件： 操作不当可能导致螺丝滑丝、排线拉断、主板或屏幕损坏等严重后果。
• 静电风险： 人体静电可能击穿精密的电子元件,请务必采取防静电措施。

准备工作：

• 关机并断电： 完全关闭笔记本电脑,拔掉电源适配器。
• 释放静电： 长按电源按钮约30秒，以释放主板中残留的电量，触摸金属物体（如暖气片）释放自身静电。
• 工具准备：
  • 精密螺丝刀套装： 需要 PH0 和 PH1 两种规格的十字螺丝刀，用于拆机，最好带有磁性,方便吸附小螺丝。
  • 塑料撬棒/薄卡片： 用于撬开卡扣和分离塑料外壳,避免划伤。
  • 镊子： 用于夹取小螺丝和操作脆弱的排线。
  • 防静电手环（推荐）： 佩戴在手腕上,并夹在机箱的金属部分。
  • 一个容器： 用于分类存放拆下的不同长度和规格的螺丝,避免混淆。
• 工作环境： 选择一个光线充足、干净、平坦的桌面，铺上软布或防静电垫,防止刮伤笔记本外壳。

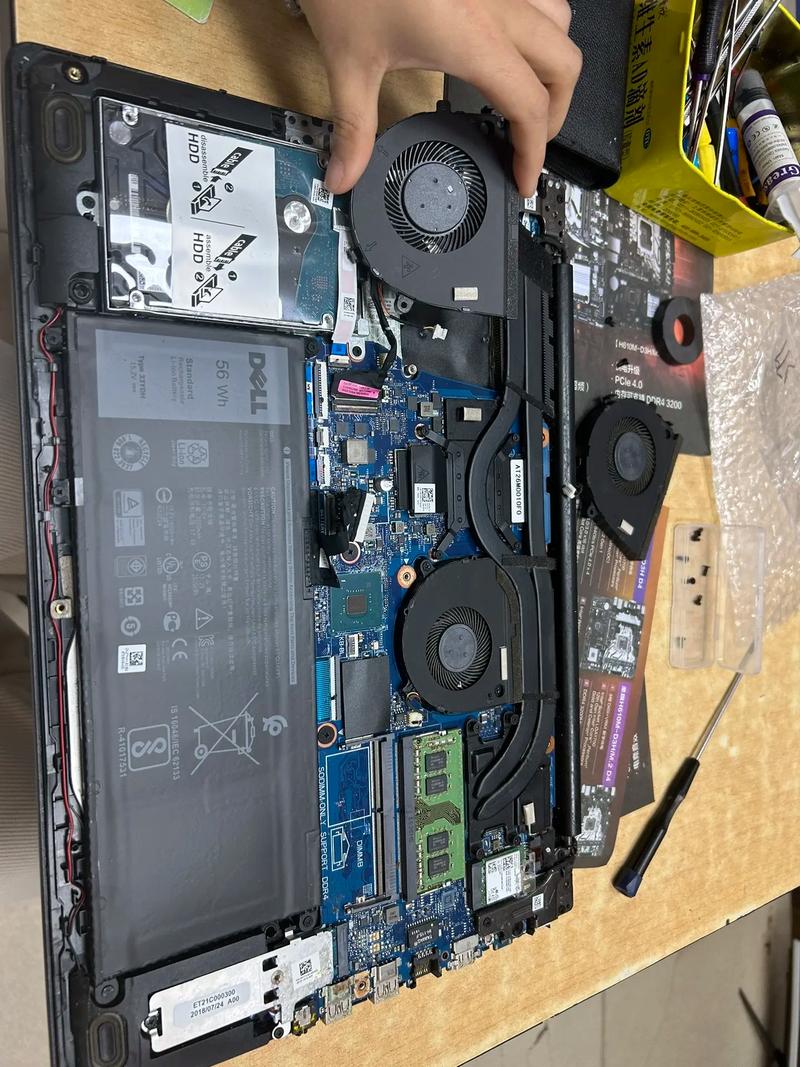

拆机步骤详解

第一步：移除后盖

戴尔 Latitude 3500 的后盖是通过卡扣固定的,没有螺丝。

1. 将笔记本 D面（底面） 朝上放置。
2. 观察后盖边缘，你会发现有几处缝隙，用 塑料撬棒 从这些缝隙中轻轻插入。
3. 沿着边缘缓慢滑动撬棒，逐一解开卡扣，通常从 侧面或靠近转轴的位置 开始比较容易。
4. 注意： 在转轴附近和散热风扇附近有更脆弱的卡扣，需要更加小心,用力要均匀轻柔。
5. 当所有卡扣都松开后，后盖就可以被轻松取下，取下时注意观察内部是否有连接线（如状态指示灯线），通常没有,但需留意。

第二步：移除电池

为了安全,第一步总是断开电池连接。

1. 找到电池排线，它通常位于笔记本的下半部分,靠近边缘。
2. 用镊子轻轻抬起排线连接器上的黑色卡扣（ZIF锁扣）。
3. 将排线水平向外拉出,断开与主板的连接。
4. 现在电池已经安全断电,可以放心地进行后续操作。

第三步：移除内存条

1. 内存条通常位于后盖下方，很容易找到，它们以约30-45度的角度插在插槽中。
2. 用手指或撬棒轻轻拨开内存条两侧的金属卡扣。
3. 卡扣自动弹起后,内存条会因为自身的弹力自动立起。
4. 以同样的角度,将内存条从插槽中拔出。

第四步：移除无线网卡

1. 无线网卡（Wi-Fi/蓝牙模块）通常位于内存条附近或角落里。
2. 找到并断开天线，天线通常是两根细而柔软的金属线，颜色可能不同（如黑色和白色），用镊子捏住天线头部的金属套筒，垂直向上拔出。不要直接拉扯线缆！
3. 拧下固定无线网卡天线的螺丝（如果有的话）。
4. 找到无线网卡本身上的小螺丝,将其拧下。
5. 将无线网卡以约30-45度的角度从插槽中拔出。

第五步：移除固态硬盘

1. SSD通常被一个金属支架或塑料壳包裹着,并用几颗螺丝固定在主板上。
2. 先拧下固定支架/外壳的所有螺丝。
3. 取下支架/外壳,SSD就会暴露出来。
4. SSD通常也是以角度插在插槽中的，像内存条一样，拨开两侧的卡扣,然后拔出SSD。

第六步：移除键盘

这是最复杂和最需要小心的步骤之一,因为键盘连接着排线。

1. 取下C面（顶盖）： 将笔记本翻过来，A面（屏幕面） 朝上，用塑料撬棒沿着键盘面和掌托的缝隙，撬开并取下整个C面外壳，这个外壳通常有很多卡扣,需要耐心操作。
2. 断开键盘排线：
   • 取下C面后，键盘会暴露出来，在键盘的顶部或底部，你会找到一条扁平的、通常带有黑色胶带的排线连接到主板上。
   • 用镊子轻轻抬起排线连接器上的黑色卡扣。
   • 小心地将排线从连接器中水平拉出。切勿用力过猛，否则排线极易断裂。
3. 取下键盘： 现在键盘已经没有物理连接，可以轻轻地将它从笔记本上抬起来，并将其翻转放在掌托上,注意不要拉扯到已经断开的排线。

第七步：断开屏幕排线并移除屏幕总成

1. 断开屏幕排线：
   • 屏幕排线从屏幕的转轴处引出，连接到主板上,它会穿过一个金属或塑料的导向槽。
   • 用镊子小心地断开这个排线（同样是抬起卡扣，水平拉出）。
   • 如果排线导向槽是金属的，它可能会被一颗螺丝固定,需要先拧下。
2. 移除屏幕总成：
   • 屏幕总成（屏幕+后盖）通常是通过几颗螺丝固定在转轴支架上的。
   • 拧下这些螺丝（通常在屏幕背面，靠近转轴的位置）。
   • 小心地抬起屏幕总成，并将其从机身上取下，操作时要小心,避免屏幕与机身发生碰撞。

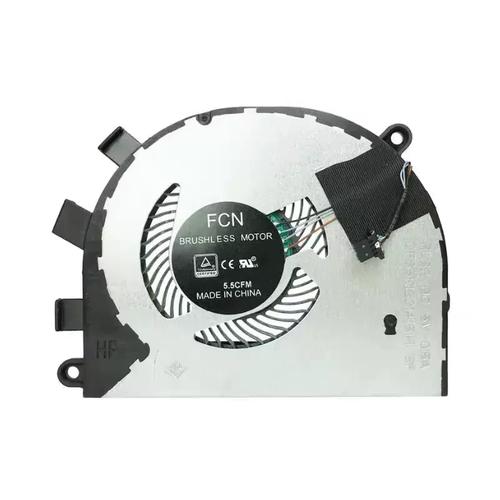

第八步：移除散热模组

1. 散热模组（风扇、散热片、热管）通常被几颗螺丝固定在主板上。
2. 拔掉 风扇的电源线,它连接在主板上。
3. 按照顺序拧下固定散热模组的所有螺丝。注意： 有些螺丝可能长度不同,一定要记好位置或分开放置。
4. 取下散热模组时，可能会因为旧的硅脂而有些粘滞,可以轻轻左右晃动一下再取下。
5. 清洁与更换硅脂： 如果需要，可以用棉签和无水酒精或专用清洁剂清理掉CPU和GPU芯片上以及散热片上的旧硅脂,然后涂抹新的硅脂。

第九步：移除主板及其他组件

现在只剩下主板和一些小部件了。

1. 断开其他排线： 检查并断开所有剩余的连接线，如摄像头排线、电源按钮排线、触摸板排线等，操作方式相同：抬起卡扣,水平拉出。

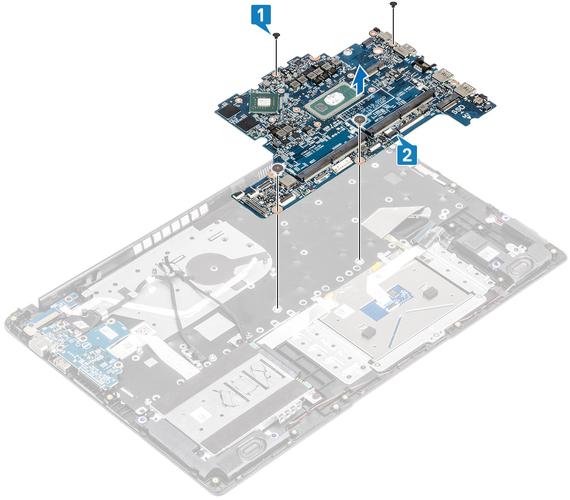

2. 移除主板：
   • 拧下固定主板的全部螺丝。
   • 小心地抬起主板的一端，然后从另一端将其滑出,注意不要碰到或刮到机箱内的其他部件。

安装与回装

回装的过程是拆机的逆过程,请遵循以下原则：

1. 清洁所有接口： 确保所有螺丝孔、排线插槽和接口都干净无尘。
2. 对齐位置： 将新部件或主板放入时,确保对准定位孔和卡口。
3. 螺丝顺序： 先拧上所有螺丝，但不要拧紧，然后按照对角线的顺序，逐步将所有螺丝拧紧，这样可以确保部件受力均匀,避免主板弯曲。
4. 连接排线： 这是关键！确保排线完全插入插槽，然后听到或感觉到卡扣“咔”一声扣紧为止,排线方向错误会导致设备无法工作甚至烧毁。
5. 最终测试： 在完全装好后，先不要立即装上所有外壳，连接电源适配器，开机测试一下，确保所有功能（屏幕、键盘、触控板、USB口等）都正常工作，如果一切正常,再按照相反的步骤装回外壳。

祝您拆机顺利！
