ThinkPad T560拆机教程要注意哪些关键步骤？

【重要】拆机前必读

1. 风险自负：拆机有损坏硬件的风险，包括但不限于划伤外壳、损坏排线、弄断螺丝、静电击穿电子元件等，请确保你了解这些风险并愿意承担。
2. 静电防护：人体静电可能损坏精密的电子元件，请务必在接触主板前，触摸一下金属物体（如暖气片、未上漆的电脑机箱）以释放静电，最好佩戴防静电手环。
3. 数据备份：在拆机前，请确保所有重要数据已备份，虽然只是更换硬件，但意外总是可能发生。
4. 工具准备：准备好所有需要的工具，中途寻找工具可能会让你忘记拆机步骤或导致误操作。
5. 记录过程：强烈建议在每一步拆卸前用手机拍照或录像，方便后续安装时参考。
6. 耐心细致：ThinkPad的设计精密，很多部件需要轻柔地操作，切勿使用蛮力，如果某个部件卡住，请检查是否有遗漏的螺丝或卡扣。

【第一步：准备工作】

所需工具

1. 螺丝刀套装：
   • 十字螺丝刀：T560主要使用十字螺丝。
   • #0 PH00 十字螺丝刀：用于拆卸笔记本底部最细小的螺丝（如内存、无线网卡盖板螺丝）。
   • #1 PH000 十字螺丝刀：用于拆卸大部分常规螺丝。
   • 塑料撬棒：用于撬开外壳和分离卡扣，防止划伤外壳和塑料框架。
   • 金属撬棒/拨片：用于撬开更紧固的部件或屏幕边框。
2. 防静电手环（强烈推荐）。
3. 镊子：用于夹取细小的螺丝或操作排线。
4. 吹气球或皮老虎：用于清理内部的灰尘。
5. 新的导热硅脂：如果你计划拆下CPU散热器进行清灰或更换，则需要准备。

【第二步：开始拆解】

整个过程我们将从拆卸后盖开始，逐步深入到内部核心部件。

步骤 1：断开所有连接，移除电池

1. 完全关机：确保电脑已完全关机，并拔掉电源适配器。
2. 移除电池：翻转笔记本到D面（底部）。
   • 找到电池的锁扣（通常是一个可以左右滑动的塑料片）。
   • 将锁扣滑动到解锁位置。
   • 用指甲或撬棒轻轻顶住电池的释放卡扣,电池就会自动弹起一个角度。
   • 然后抓住电池的提手,将其拔出。这是最重要的一步，能避免在后续操作中发生短路。

步骤 2：拆卸后盖

1. 拧下所有螺丝：将D面朝上，用合适的螺丝刀拧下所有固定后盖的螺丝。注意观察：

   • 有些螺丝长度不同,有些是特殊螺柱（带垫圈的）。务必将它们分开放置，并做好标记！ 这是非常关键的一步，装错螺丝可能会导致外壳损坏或内部部件无法安装到位。
   • 特别注意,在内存仓和无线网卡仓附近有非常小的螺丝，不要遗漏。

2. 取下后盖：

   • 所有螺丝拧下后,将笔记本D面朝上放置。
   • 使用塑料撬棒，从后盖边缘的缝隙处轻轻插入，ThinkPad的后盖卡扣通常在侧面和后面，较少在前面。
   • 沿着边缘慢慢滑动撬棒,逐一解开卡扣，你会听到“咔哒”声，这是卡扣分离的声音。
   • 特别注意：后盖靠近转轴（屏幕连接处）的部分通常有排线穿过，不要用蛮力直接掀开，否则会拉断排线，只需将后盖与主体分离即可，完全取下前需要先处理内部排线。

步骤 3：断开内部排线

后盖已经松动,但不要完全取下，我们需要先断开所有连接到主板的排线。

1. 找到排线：通常需要将主板上的几个主要部件（如键盘、触摸板、电源按钮、状态指示灯等）的排线断开。
2. 安全地断开排线：
   • ThinkPad的排线接口有两种常见类型：
     • ZIF (Zero Insertion Force) 排线：这是最常见的类型，你会看到一个小的塑料卡扣，向上或向外轻轻拨动这个卡扣（大约45-90度），排线就会自动松开，然后就可以垂直向上拔出排线。切勿直接拉扯排线本身！
     • 锁扣式排线：有些排线有一个小金属片或塑料片，需要先将其抬起，然后才能拔出排线。
   • 建议拍照记录：在拔下每根排线前，用手机拍下它的连接位置和方向，这是你回装时的“救命稻草”。

步骤 4：拆卸键盘和掌托

这是T560拆机中最复杂的一步,需要非常小心。

1. 移除键盘固定螺丝：将键盘F面（正面）朝上，在键盘的顶部，通常会有几颗非常小的螺丝固定着键盘支架，拧下它们。
2. 断开键盘排线：找到键盘连接到主板的排线（通常是扁平的灰色或白色排线），按照步骤3的方法，小心地拨开ZIF卡扣，拔出排线。
3. 取下键盘：
   • 键盘现在只剩下与掌托连接的几根排线,通常需要先将掌托取下才能完全断开。
   • 取下掌托：掌托由几个隐藏的螺丝固定，仔细观察掌托的边缘和腕托区域，找到并拧下所有螺丝，然后使用塑料撬棒，沿着掌托边缘小心地撬开卡扣，取下掌托。
   • 完全断开键盘：现在可以完全断开键盘与掌托的排线连接。

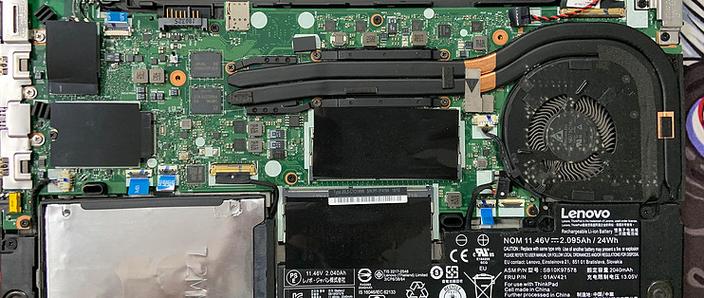

   • 将键盘从框架中轻轻向上提起,然后向前翻转，露出下方的风扇、散热器和主板。

步骤 5：拆卸内存、无线网卡和硬盘

1. 内存：
   • 内存两侧各有金属卡扣,向外拨动它们，内存会自动弹起一个角度。
   • 然后以约45度角拔出内存条。
2. 无线网卡：
   • 天线：先拔掉无线网卡的两根天线（通常是白色和黑色的），天线是通过一个小塑料卡扣固定的，捏住卡扣拔出即可。
   • 网卡本身：网卡被一颗小螺丝固定在主板上，拧下螺丝，网卡就会自动从插槽中弹出，然后以45度角拔出。
3. 固态硬盘：
   • T560通常使用M.2接口的SSD。
   • 找到SSD,你会看到它被一颗小螺丝固定在主板上。
   • 拧下这颗螺丝,SSD就会被释放，然后以30-45度角拔出SSD。

步骤 6：拆卸散热器和CPU/风扇

1. 断开风扇电源：找到风扇的电源线，通常是ZIF接口，拨开卡扣后拔出。
2. 拧下散热器固定螺丝：散热器通常由2-4颗螺丝固定在主板上。注意：这些螺丝通常有固定的拧紧顺序，请先拧对角线的螺丝，然后是另一对角线，以确保散热器均匀受力，请拍照记录顺序。
3. 取下散热器：
   • 拧下所有螺丝后,不要直接向上拔散热器，因为散热器和CPU之间涂有导热硅脂，两者可能粘得很紧。
   • 先轻轻左右或前后小幅度晃动散热器，让它松动，然后再慢慢向上提起。
   • 如果取下困难，可以尝试将笔记本侧放，利用重力。
4. 清洁和更换硅脂：
   • 用无水酒精和棉签或 lint-free布 清洁CPU和散热器底座上残留的旧硅脂。
   • 在CPU核心中央,挤一小滴新的导热硅脂（米粒大小即可），然后用卡片均匀涂抹开，形成一层极薄的膜。
   • 回装散热器时,按照与拆卸相反的顺序（先拧对角线螺丝）分步拧紧螺丝，每次都不要拧死，最后再全部拧紧。

步骤 7：拆卸主板

如果你需要更换主板或拔出其他接口（如DC-in电源口排线），则需要拆卸主板。

1. 断开剩余排线：所有连接到主板的排线（如USB接口、摄像头、电源按钮等）都应该已经断开，再检查一遍，确保没有遗漏。
2. 拧下主板固定螺丝：主板由很多颗螺丝固定，同样，分开放置不同长度的螺丝。
3. 取下主板：拧下所有螺丝后，主板就可以被轻轻向上提起，注意主板边缘可能会卡在机框上，需要小心地滑动和提起。

【第三步：安装与回装】

安装过程是拆卸的逆过程,请务必按照相反的顺序操作，并参考你之前拍摄的照片。

1. 清洁内部：在回装前，用吹气球清理掉机箱内的所有灰尘。
2. 安装主板：将主板对准位置，轻轻放回，然后拧上所有固定螺丝。
3. 安装散热器：按照“对角线”顺序分步拧紧散热器螺丝。
4. 安装SSD、内存、无线网卡：将它们插入插槽，确保完全插到位，然后固定好。
5. 连接所有排线：这是最容易出错的一步，根据照片，将所有排线正确插入ZIF接口，然后锁紧卡扣，确保排线没有褶皱或被夹住。
6. 安装键盘和掌托：
   • 先将键盘放回原位,连接好掌托的排线。
   • 然后安装掌托,对准卡扣，轻轻按压，直到所有卡扣都“咔哒”一声扣紧。
   • 固定好键盘的螺丝。
7. 安装后盖：
   • 将后盖对齐,从一侧开始，轻轻按压，让所有卡扣都扣紧，你可以听到“咔哒”声。
   • 确认卡扣全部扣好后,再拧上所有后盖螺丝，同样，先拧对角线，确保后盖平整。
8. 安装电池：将电池对准卡槽，按下，然后锁好锁扣。
9. 最终测试：
   • 先不要急着装上所有螺丝,连接电源适配器，开机测试。
   • 进入BIOS,检查硬件是否被正确识别（内存、硬盘等）。
   • 进入操作系统,检查键盘、触摸板、摄像头、USB接口、Wi-Fi等是否工作正常。
   • 如果一切正常,再关机，装上剩余的螺丝。

恭喜你！如果你成功完成了以上所有步骤，你已经掌握了ThinkPad T560的拆机技术，整个过程虽然繁琐，但只要耐心和细心，完全可以做到。
