重要提醒与准备工作
-
安全第一：
（图片来源网络，侵删）- 断电并拔掉电源线：这是最基本也是最重要的一步。
- 拔掉USB线：断开与电脑的所有连接。
- 等待打印机冷却：如果刚使用过，内部定影组件（热辊）温度很高,请等待至少30分钟。
- 工作台面：选择一个干净、宽敞、光线充足的工作台。
- 防静电：佩戴防静电手环，或在触摸金属物体前先触摸一下，释放身体静电,避免损坏精密的电子元件。
-
所需工具：
- 十字螺丝刀：这是最主要的工具,大部分螺丝都是十字口。
- 小平口螺丝刀或塑料撬棒：用于撬开卡扣和分离塑料外壳。
- 镊子：用于夹取小螺丝或处理精细部件。
- 容器：用于分类存放拆下来的螺丝,因为不同位置的螺丝长度可能不同。
第一步：外部准备与初步拆卸
-
取出硒鼓：
打开打印机顶盖，轻轻取出硒鼓，这是第一步，也是最容易的一步,可以让你更好地看到内部结构。
-
拆除后盖：
（图片来源网络，侵删）- 翻转打印机,使其背面朝上。
- 你会看到背面有几颗十字螺丝,拧下它们。
- 小心地取下后盖板。
-
拆除底部盖板：
- 保持打印机底部朝上。
- 拧下底部的几颗十字螺丝。
- 用撬棒小心地沿着缝隙撬开底部盖板，它通常由塑料卡扣固定，动作要轻柔,避免卡扣断裂。
第二步：核心部件的拆卸（内部结构）
打印机的主要外壳已经松动,可以看到内部的机械结构。
-
取出感光鼓组件：
打开打印机顶盖，感光鼓组件（通常与墨粉盒集成）可以轻松地向上抽出。
（图片来源网络，侵删） -
分离左右两侧外壳：
- 这是拆解的核心步骤,左右两侧的外壳与内部的金属框架通过塑料卡扣连接。
- 方法：用小平口螺丝刀或塑料撬棒，沿着打印机顶部的缝隙和侧面的缝隙，轻轻撬动，你会听到“咔哒”声,这是卡扣在分离。
- 重点撬动位置：
- 顶部边缘靠近出纸口的两侧。
- 底部边缘,特别是靠近进纸托盘的地方。
- 小心操作：一旦所有卡扣都松开，左右两侧的外壳就可以向上或向后取下，注意内部可能有连接线，但 LaserJet 1010 的外壳连接很少,主要是机械结构。
-
取出显影器/墨粉盒：
在感光鼓组件旁边，通常还有一个独立的显影器（有些型号与硒鼓一体）,找到它并将其取出。
-
拆卸激光扫描单元：
- 在打印机顶部，你会看到一个长方形的金属盖板，上面通常有一个红色的保护标签,这就是激光扫描单元的盖板。
- 拧下固定这个盖板的螺丝,取下盖板。
- 你会看到一个反光镜和一根玻璃棒（扫描仪镜片组）。千万不要用手或任何硬物触摸镜片！ 油污和划痕会严重影响打印质量。
- 小心地拧下固定整个激光扫描单元的螺丝,然后将其小心地取下。
-

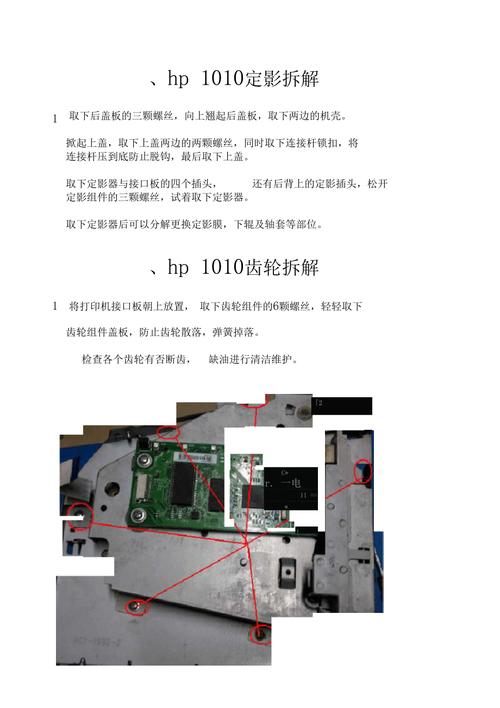

拆卸定影组件（热辊）：
- 注意：此组件非常烫！请务必确保打印机已完全冷却。
- 定影组件位于打印机后部，是两根紧紧贴合在一起的滚筒（上热辊，下压力辊）。
- 拧下固定定影组件的几颗螺丝。
- 小心地将其水平向外拉出，它通常很紧，需要一些力气，但不要用蛮力,以免损坏连接的传感器或齿轮。
第三步：主板与电机拆卸
-
断开所有连接器：
- 在拆下任何电路板之前，请用手机拍下所有连接器的位置和方向,以便后续安装。
- 小心地拔下连接到主板的扁平电缆和各种插头。
-

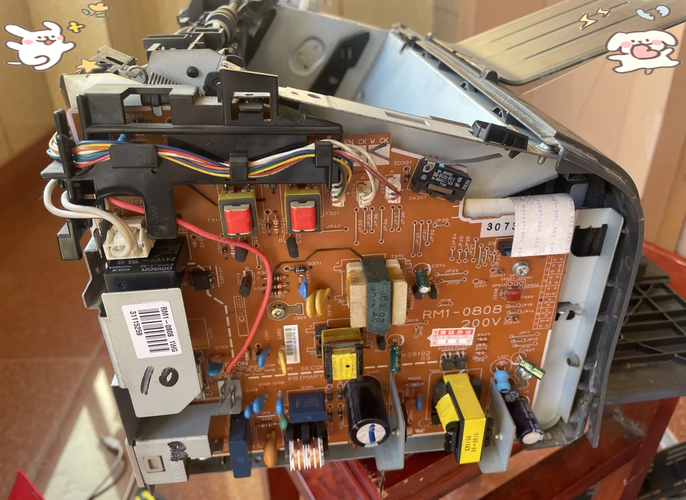

取出主控板：
- 主板通常固定在打印机的一侧（通常是左侧或后部）。
- 拧下固定主板的螺丝。
- 小心地将其取下。
-
取出进纸电机和出纸电机：
- 进纸电机通常在打印机底部,负责驱动进纸辊。
- 出纸电机在打印机后部,负责驱动齿轮和出纸托盘。
- 分别拧下它们的固定螺丝，断开连接线,然后取出。
第四步：清理与维护
拆解完成后,你可以进行以下维护工作：
- 清洁充电辊：在感光鼓组件上，有一根浅灰色的辊子，用专用的清洁刷或不起毛的软布蘸少量酒精，轻轻擦拭,去除表面的墨粉残留。
- 清洁刮刀片：在感光鼓旁边，有一片薄薄的金属片（刮刀），负责刮掉鼓上多余的墨粉，检查是否有墨粉堆积或缺口,用软布清洁。
- 清洁激光扫描镜片：用镜头纸或专用的镜头清洁液，轻轻地、单向地擦拭激光扫描单元的镜片。
- 清洁定影组件：用软布蘸酒精，清洁热辊和压力辊上的墨粉残留，注意不要用力过猛,以免损坏涂层。
第五步：组装
组装是拆解的逆过程，请按照相反的顺序进行，并确保所有螺丝都已拧紧,所有卡扣都已扣好。
- 将所有内部部件（电机、主板）装回原位。
- 连接好所有电缆和扁平线。
- 将定影组件、激光扫描单元、显影器等按原样装回。
- 扣好左右两侧的外壳,确保所有卡扣都已复位。
- 装上后盖和底盖,拧紧螺丝。
- 将硒鼓和墨粉盒装回。
拆解 HP LaserJet 1010 的关键在于 耐心 和 细心，记住每个部件的位置和螺丝的长度，拍照记录是避免混淆的好方法，如果你只是想进行简单的清洁，通常只需要取出硒鼓和感光鼓组件即可,无需进行深度拆解。
祝你拆解顺利！
