⚠️ 重要安全须知

  1. 断开所有电源: 在开始之前,请务必将笔记本连接的电源适配器拔掉,并取下内置的电池(如果可以拆卸),对于这款笔记本,电池通常需要先拆开后盖才能接触到。
  2. 防静电: 人体静电可能损坏精密的电子元件,建议在接触主板前,触摸一下金属物体以释放静电,或者佩戴防静电手环。
  3. 准备工具: 准备一套合适的螺丝刀(通常需要 Phillips #0 和 #1),以及一些塑料撬棒或卡片,避免使用金属工具,以免划伤外壳或损坏卡扣。
  4. 记录步骤: 拆解过程中,螺丝和部件较多,强烈建议用手机拍照记录每一步,特别是不同长度和规格的螺丝位置,以便在安装时能准确归位。
  5. 谨慎操作: 在断开排线时,务必先小心地解锁卡扣,然后垂直拔出,切勿生拉硬拽。

第一步:准备工作

  1. 将笔记本电脑翻转过来,背面朝上。
  2. 确保电脑已关机,并断开所有外部连接。

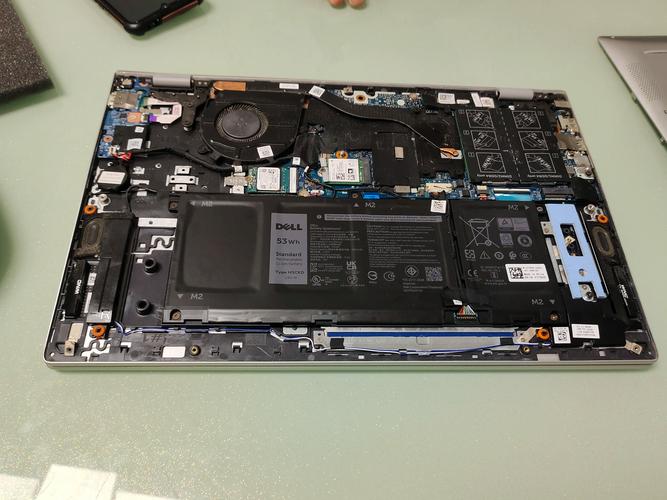

第二步:拆卸后盖和电池

Dell 14 3446 的后盖是通过塑料卡扣固定的,需要用撬棒小心地分离。

dell 14 3446拆机图解
(图片来源网络,侵删)
  1. 寻找起撬点: 在后盖边缘找一个缝隙,通常是在标签贴纸附近或角落,将一张薄塑料卡片或撬棒插入缝隙中。

  2. 沿边缘滑动: 沿着后盖的边缘,轻轻滑动撬棒,逐一解开卡扣,你会听到“咔哒”声,这是卡扣分离的声音。动作要轻柔,避免用力过猛导致卡扣断裂。

  3. 完全分离后盖: 当所有卡扣都松开后,后盖就可以取下来了,注意,后盖与主板之间可能还连接着少量天线线,取下时要小心。

  4. 拆卸电池:

    dell 14 3446拆机图解
    (图片来源网络,侵删)
    • 拆下后盖后,你就能看到电池,电池通常有几颗螺丝固定着。
    • 先断开电池连接器,找到连接到主板的排线,轻轻向上或向外拨开卡扣,然后拔出排线。
    • 拧下固定电池的螺丝,然后就可以将电池从主板上取下。

第三步:拆卸内存和硬盘

这是升级最常操作的两个部件,非常简单。

  1. 拆卸内存条:

    • 你会看到两根内存条,被两端的金属卡扣固定。
    • 同时向外掰开两端的金属卡扣,内存条会自动弹起一个角度。
    • 以约45度角捏住内存条两端,然后垂直向上拔出。
  2. 拆卸硬盘:

    • 硬盘通常被一个金属支架和几颗螺丝固定。
    • 拧下固定金属支架的螺丝。
    • 取下金属支架,你就能看到硬盘。
    • 拧下硬盘两侧的螺丝(如果有的话),然后轻轻将硬盘从SATA接口中水平拔出。

第四步:拆卸散热模组(清洁/更换风扇/硅脂)

这是拆机中最关键的一步,需要小心处理。

dell 14 3446拆机图解
(图片来源网络,侵删)
  1. 断开风扇排线:

    • 找到连接到CPU风扇和显卡(如果有独立显卡)的排线。
    • 轻轻拨开排线接口上的小卡扣,然后垂直拔出排线。
  2. 拆卸散热模组:

    • 拧下固定散热器铜管的几颗螺丝(通常为4颗)。注意:螺丝长度可能不同,务必记录好位置!
    • 按照与拧螺丝相反的顺序(比如先拧4,再拧3,2,1)松开螺丝,这样可以避免主板因受力不均而损坏。
    • 小心地将整个散热模组垂直向上提起,如果很紧,可以稍微左右晃动一下,但切勿强行撬动,以免损坏CPU或GPU的触点。
  3. 清洁与更换:

    • 取下散热器后,你会看到CPU和GPU芯片上覆盖着旧的导热硅脂。
    • 用无水酒精和高 lint-free 无尘布或棉签,仔细清理掉芯片和散热器底座上所有的旧硅脂。
    • 如果需要更换风扇,现在就可以将旧的拧下,换上新的。
    • 在CPU和GPU芯片的中心点上挤出少量新的导热硅脂(米粒大小即可),然后用塑料卡片均匀地涂抹开,形成一层薄薄的覆盖层。
  4. 安装散热模组:

    • 将新的硅脂涂抹好并清理干净后,将散热模组对准CPU和GPU的位置,垂直、平稳地放回
    • 按照对角线顺序(例如先拧1,再对角拧3,然后2,最后4)逐步拧紧螺丝,确保压力均匀。

第五步:拆卸键盘和掌托

这一步比较复杂,需要谨慎操作。

  1. 拆卸键盘:

    • 移除屏幕轴盖(位于键盘上方,屏幕转轴处)和掌托上方的几个橡胶脚垫/标签,下面通常藏着固定螺丝。
    • 拧下所有可见的螺丝。
    • 从键盘的卡扣处开始,用撬棒小心地将键盘框架从掌托上撬开,键盘是通过一根排线连接到主板的,在完全取下前,先轻轻向上抬起键盘,断开这根排线(同样需要先解锁卡扣)。
  2. 拆卸掌托/上盖:

    • 移除键盘后,你就可以看到掌托和主板连接的各种排线(如电源按钮、触摸板、无线网卡天线等)。
    • 逐一、小心地断开所有这些排线,建议每断开一根就拍照记录。
    • 拧下固定掌托的剩余螺丝。
    • 小心地将掌托/上盖从机身上分离,然后就可以看到整个主板了。

第六步:拆卸主板和其它部件

  1. 拆卸主板:

    • 断开所有连接到主板的排线(如USB接口、电源开关、状态灯等)。
    • 拧下固定主板的全部螺丝。
    • 小心地抬起主板,并将其从机身上取出,注意,主板下方可能还连接着一些线缆。
  2. 拆卸无线网卡等:

    无线网卡通常通过一根天线线和一根PCIE插槽排线连接,拧下固定网卡的小螺丝,然后拔出排线,即可取下。


第七步:安装与还原

安装过程与拆卸过程完全相反,请按照记录的照片和步骤进行:

  1. 安装主板: 将主板对准位置,拧回所有螺丝。
  2. 连接排线: 按照照片,逐一连接所有排线。确保卡扣都已锁紧。
  3. 安装掌托和键盘: 将掌托和键盘放回原位,拧紧螺丝,并重新连接好排线。
  4. 安装散热模组: 涂上新的硅脂,按照对角线顺序拧紧散热器螺丝。
  5. 安装硬盘和内存: 将硬盘和内存条装回原位。
  6. 安装电池和后盖: 连接好电池排线,装上电池,然后将后盖对准卡扣,均匀用力按压,直到所有卡扣都“咔哒”一声扣紧。
  7. 最终测试: 在完全组装好之前,可以先连接电源适配器,尝试开机,确保一切正常,如果正常,再装上后盖。
