第一部分：准备工作

在开始拆解前,请务必准备好以下物品：

1. 合适的工具：

   • 精密螺丝刀套装： Alienware 17 R2 大量使用 PH0 (十字) 和 PH00 (十字) 螺丝，部分地方可能需要 T5 和 T6 星形螺丝刀,建议购买一套包含这些规格的磁性螺丝刀。
   • 塑料撬棒/卡片： 用于分离塑料卡扣,避免划伤外壳。
   • 镊子： 用于处理小螺丝线和排线。
   • 防静电手环： 强烈推荐！ 防止静电损坏主板等精密电子元件。
   • 干净的 workspace： 一个光线充足、平整且干净的工作台面。

2. 准备工作：

   • 完全关机并断电： 确保笔记本电脑已完全关机。
   • 移除所有外接设备： 拔掉电源适配器、鼠标、U盘等一切外设。
   • 移除电池： 这是最关键的一步！Alienware 17 R2 的电池是内置的，需要先拆开后盖才能接触到，请务必在后续步骤中，在断开所有内部连接后，首先拆卸电池,以避免任何短路风险。

第二部分：详细拆解步骤

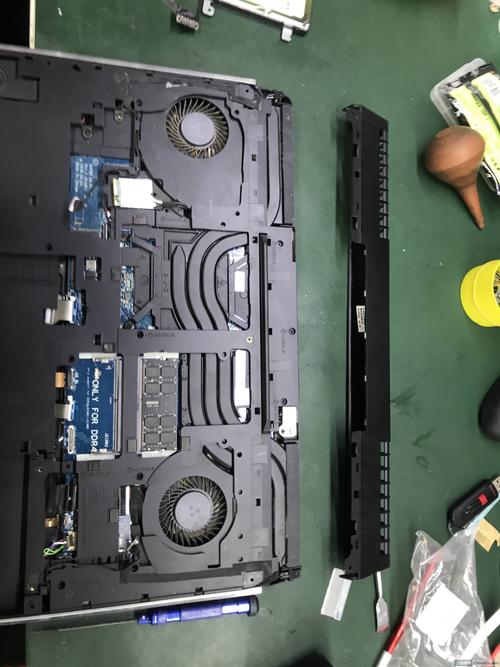

步骤 1：移除后盖

1. 将 Alienware 17 R2 翻过来，D面（底面）朝上。
2. 你会看到整个后盖由大量螺丝固定，使用 PH0 螺丝刀，拧下所有后盖的螺丝。
3. 注意： 有些螺丝长度不同，请按照位置或用磁吸盘分开放置，避免装回时出错,电池附近和散热风扇附近的螺丝可能更长。
4. 所有螺丝拧下后，用塑料撬棒从后盖边缘（通常是标签或橡胶脚垫下方）开始，轻轻撬开卡扣。 Alienware 的卡扣设计比较紧，需要耐心和技巧，切勿使用暴力。
5. 沿着边缘慢慢分离后盖,直到完全脱落。

步骤 2：断开电池连接（极其重要！）

1. 后盖移除后，你会看到内部结构，首先找到电池排线，它通常位于笔记本的下半部分,由一个黑色的塑料卡扣固定。
2. 用指甲或撬棒轻轻向上掰开这个卡扣（注意方向，通常是向上或向外）,不要直接拔线。
3. 卡扣打开后，就可以轻松地将电池排线从主板上拔出。这是整个拆解过程中最先做的电气断开操作，确保了后续操作的安全。

步骤 3：移除键盘和掌托

1. 断开电池后，我们可以开始处理上半部分,首先需要移除键盘。
2. 键盘由几颗小螺丝（通常是 PH0）固定在掌托下方,拧下这些螺丝。
3. 键盘通过一根排线连接到主板，小心地掀开键盘，找到排线接口，轻轻撬开卡扣，然后拔出排线。
4. 键盘可以完全移除了。
5. 接下来移除掌托，掌托由几颗螺丝固定,拧下它们。
6. 掌托同样通过排线连接（可能是触摸板和电源按钮的排线）,小心地断开这些连接。
7. 轻轻地将掌托从机身上分离下来，注意内部可能还有几根连接线,确保全部断开后再完全取下。

步骤 4：移除散热模组

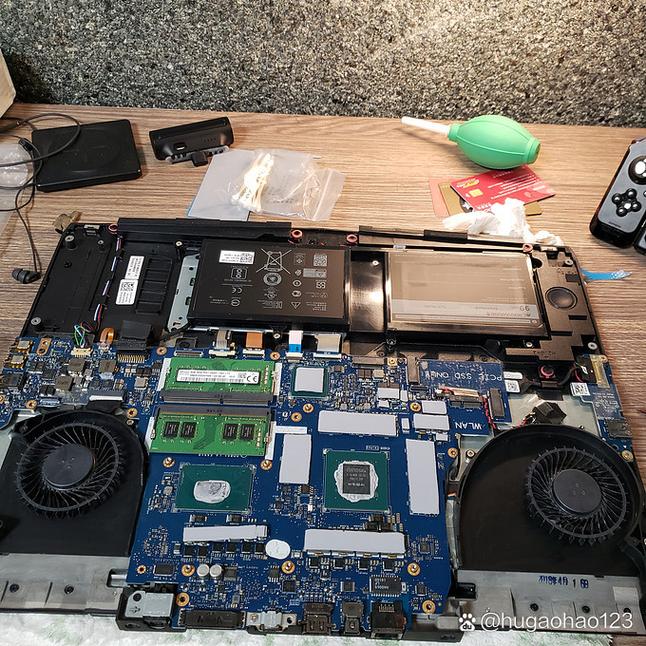

1. 键盘和掌托移除后,主板和散热系统就完全暴露了。
2. 断开散热风扇的电源线，风扇接口通常有卡扣,撬开即可拔出。
3. 拧下固定散热模组的螺丝，散热模组通常由多个热管、散热鳍片和风扇组成，固定螺丝可能很多,请务必记住位置。
4. 小心地将整个散热模组垂直向上提起，由于散热膏可能很粘,可能需要稍微晃动一下才能取下。
5. 取下散热模组后，立即将热管从 CPU 和 GPU 芯片上移开。 这是为了防止散热膏干涸,方便后续清理和涂抹新的。

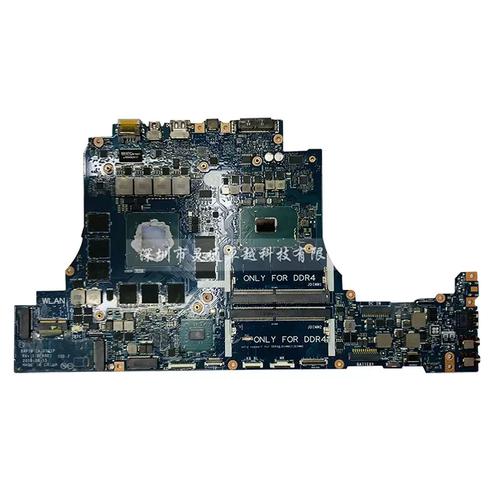

步骤 5：移除主板和其他主要组件

1. 主板由多颗螺丝固定,拧下它们。
2. 主板通过多个排线连接到屏幕、Wi-Fi 模块、读卡器等，你需要逐一找到这些排线接口，撬开卡扣并拔出。
   • 屏幕排线： 通常沿着屏幕转轴布线，非常脆弱,操作要格外小心。
   • Wi-Fi 模块： 通常通过一个小的天线线和 PCIe 插槽连接，先拔天线线（通常有两根，黑和白，标记为 MAIN 和 AUX）,再拔模块本身。
   • 其他排线： 如摄像头、读卡器等,仔细辨认后断开。
3. 所有连接断开后,就可以将主板从机箱中滑出。

步骤 6：移除其他可选组件

• 内存条： 在主板上找到两个内存插槽，两侧有卡扣,向外拨开即可取出内存条。
• 硬盘： Alienware 17 R2 通常支持 2.5英寸 SATA 硬盘和至少一个 M.2 SSD，它们通常由支架固定,拧下支架螺丝即可取出硬盘。
• 显卡： Alienware 17 R2 的显卡（如 GTX 980M）是 MXM 接口的，理论上可以更换，但操作非常复杂，需要断开所有供电和视频输出线，并且更换后可能需要重新刷 BIOS。强烈不建议普通用户尝试更换显卡。

第三部分：清洁、升级与重新组装

清洁与更换硅脂

1. 清洁散热模组： 使用高纯度异丙醇和无尘布，擦拭散热鳍片和热管上的旧硅脂,直到表面光洁。
2. 清洁 CPU/GPU： 同样使用异丙醇和 lint-free cloth,小心地擦拭芯片上的旧硅脂。
3. 涂抹新硅脂： 在 CPU 和 GPU 核心中心挤上米粒大小的新硅脂（如信越7921、酷冷至尊MX-4等），安装回散热模组时,硅脂会自然均匀铺开。

升级建议

Alienware 17 R2 的升级潜力主要集中在以下部分：

1. 内存： 支持 DDR3L 1600MHz 内存，有两个插槽，最大可支持 32GB (16GB x 2)，升级内存是最简单、性价比最高的提升方式。
2. 存储：
   • 5英寸硬盘位： 可以轻松更换或加装任何标准的 2.5英寸 SATA SSD 或 HDD,用于存储游戏和文件。
   • M.2 硬盘位： 通常是 SATA 协议的 M.2 接口（部分高端型号可能支持 NVMe，但需确认主板型号），加装 M.2 SSD 可以作为系统盘,速度远快于传统机械硬盘。
3. 无线网卡： 原装的 Killer 网卡性能一般，可以更换为 Intel AX200/AX210 等支持 Wi-Fi 6 的网卡,以获得更好的无线体验。
4. 电池： 如果电池老化,可以购买同型号的替换电池进行更换。

重新组装

组装过程是拆解的逆序操作,请务必遵循以下原则：

1. 对齐： 确保所有组件（尤其是主板和散热模组）在放入机箱时完全对齐,避免强行挤压导致损坏。
2. 螺丝： 按照之前分放的顺序和长度，将所有螺丝拧回。不要一次性拧紧，先拧上所有螺丝，再按对角线顺序分次拧紧,以确保压力均匀。
3. 排线： 在连接排线时，确保接口完全插入，然后听到“咔哒”声或确认卡扣扣紧后再松手，排线非常脆弱,方向装反会导致损坏。
4. 最后测试： 在装回后盖之前，可以连接电源开机，进入 BIOS 检查所有硬件（内存、硬盘等）是否被正确识别,确认无误后再装回后盖并拧上所有螺丝。

希望这份详细的指南能帮助你顺利完成 Alienware 17 R2 的拆机、清洁和升级！祝你操作顺利！
