ThinkPad X230拆机要注意哪些细节？

拆机前准备与注意事项

准备工作：

• 工具：
  • 螺丝刀套装： X230 主要使用 PH0# (十字) 和 PH1# (十字) 螺丝，建议准备一套精密螺丝刀，最好带有磁性,方便取放螺丝。
  • 塑料撬棒/薄卡片： 用于撬开卡扣和分离外壳,避免划伤机身。
  • 防静电手环 (推荐)： 防止静电损坏主板等精密电子元件。
  • 干净的工作空间： 铺上软布或防静电垫,防止划伤C面和螺丝丢失。
• 准备工作：
  • 完全关机： 确保电脑已完全关机。
  • 断开电源： 拔掉电源适配器。
  • 移除电池： 这是最重要的一步！将笔记本翻过来，找到电池锁扣，向外滑动，然后取下电池。操作前请确保电量低于 25%，以防意外短路。
  • 释放静电： 在拆机前，可以触摸一下金属水管或暖气片等接地物体,释放自身静电。

重要注意事项：

• 拍照记录： 每一步拆卸前，都用手机拍一张照片，特别是排线、螺丝位置，这会是你后续安装的“救命稻草”。
• 螺丝分类： X230 的螺丝长短、粗细不同，千万不要混在一起！ 最好准备一个小盒子或磁吸垫,按不同位置分类存放。
• 力度适中： ThinkPad 的卡扣设计很紧密，拆卸时需要耐心和巧劲，如果感觉某个地方很紧，不要用蛮力,换个角度或用撬棒轻轻施力。
• 断开排线： 断开排线时，要捏住排线末端的黑色塑料卡扣，垂直向上拔起,而不是直接拉扯排线线缆。

ThinkPad X230 详细拆解步骤

我们将按照从外到内的顺序进行拆解。

步骤 1：移除后盖和内存/硬盘仓

这是最简单的第一步,也是最常见的升级操作。

1. 移除后盖：


   （图片来源网络，侵删）
   • 将 X230 D面（底面）朝上。
   • 用撬棒沿着后盖边缘轻轻滑动，依次撬开所有卡扣,通常从内存仓或硬盘仓附近开始比较容易。
   • 小心地将整个后盖取下。

2. 升级内存：

   • 你会看到两根内存插槽，通常被一个金属 shielding 覆盖。
   • 拧下 shielding 两颗小螺丝，取下 shielding。
   • 内存两侧有白色卡扣，向外掰开，内存会自动弹起,然后即可取出。
   • 安装新内存时，将内存金手指对准插槽，以约 30 度角斜插入槽，然后向下按压，直到两侧卡扣“咔”一声自动扣住。

3. 升级/更换硬盘：

   • 你会看到一个金属硬盘笼，里面装着 2.5英寸机械硬盘或固态硬盘。
   • 拧下固定硬盘笼的螺丝,取下整个硬盘笼。
   • 拧下硬盘两侧的四颗小螺丝,将硬盘从笼子里取出。

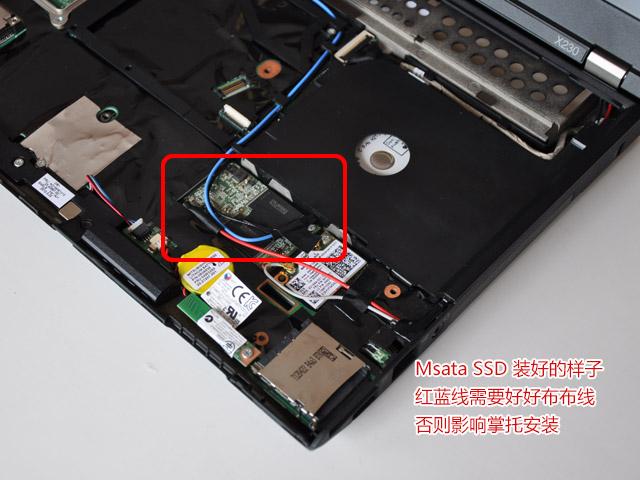

   • 强烈推荐升级： X230 支持 mSATA SSD，在主板上有一个专门的 mSATA 插槽（通常被一个金属盖板或一个小散热片覆盖），拧下盖板螺丝，即可安装 mSATA SSD 作为系统盘，同时保留 2.5英寸硬盘作为数据盘，实现双硬盘，这是 X230 最经典的升级方案。

步骤 2：断开键盘排线并移除键盘总成

这是进入内部最核心的一步,需要格外小心。

1. 移除C面掌托螺丝：


   （图片来源网络，侵删）
   • 将电脑翻回 C面（正面）朝上。
   • 在键盘区域，有几个隐藏的螺丝：
     • 电源键附近： 拧下电源键键帽下方的小螺丝。
     • ESC键和F4键之间： 有一个螺丝。
     • F8键和F12键之间： 有一个螺丝。
     • 方向键上方： 有一个螺丝。
   • 拧下所有这些螺丝后,键盘总成就不再被物理固定了。

2. 断开键盘排线：

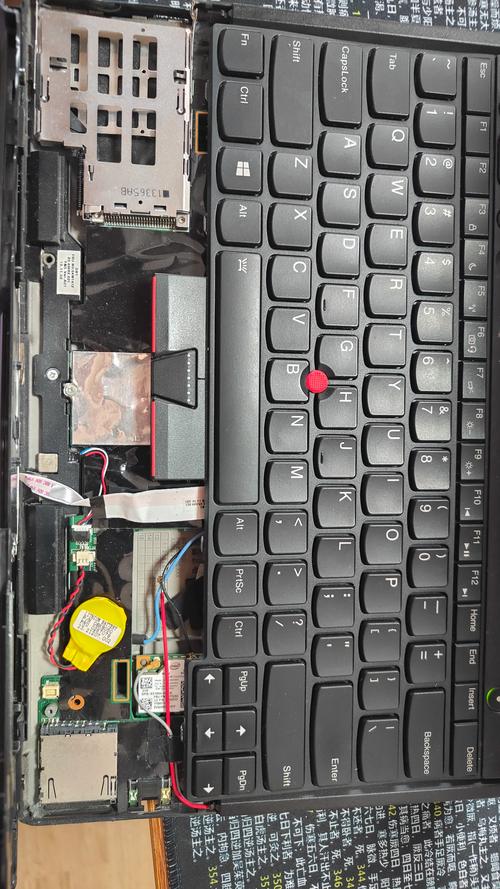

   • 小心地将键盘向上翻起,你会看到连接到主板的扁平排线。
   • 轻轻捏住排线末端的黑色卡扣，垂直向上拔出，这是最容易损坏的步骤,请务必小心。

3. 移除键盘总成：

   • 键盘总成被几颗卡扣固定在掌托上，用塑料撬棒从键盘边缘轻轻滑动,依次松开所有卡扣。
   • 将整个键盘总成从掌托上取下。

步骤 3：断开其他排线并移除掌托/外壳

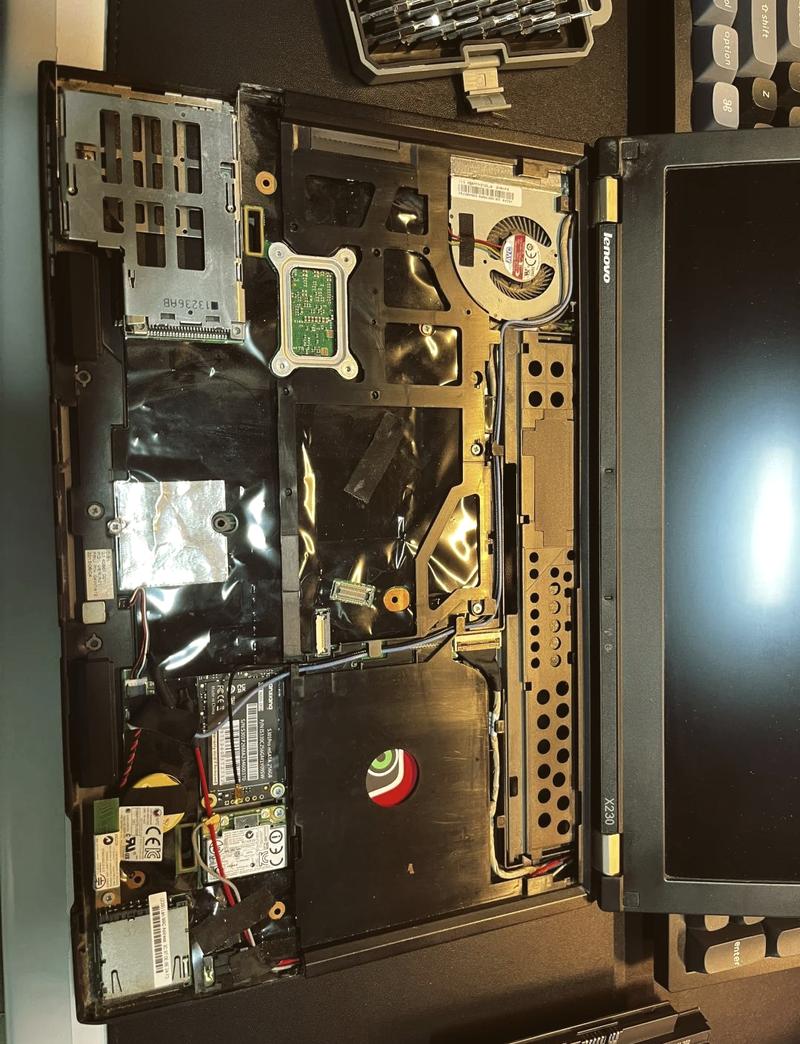

1. 断开其他排线：

   • 翻开键盘后，你会看到掌托下方的其他排线，包括：
     • 触摸板排线
     • 状态指示灯排线
     • 3G/WWAN 卡排线（如果有的话）
   • 同样，用指甲或撬棒捏住它们的黑色卡扣,垂直向上拔出。

2. 移除掌托和外壳：

   • 整个C面的上层结构（掌托、键盘、触摸板等）已经与主板分离。
   • 拧下固定D面（底盖）的剩余螺丝（通常在转角处）。
   • 用撬棒沿着整个外壳的缝隙，小心地撬开所有卡扣,将上盖和下盖分离。

步骤 4：移除散热系统和风扇

1. 断开风扇排线：

   在主板靠近转角处，找到连接到风扇的排线,拔掉它。

2. 移除风扇：

   拧下固定风扇的两颗螺丝,然后取下风扇。

3. 移除散热铜管：

   • 散热铜管通过螺丝和垫片固定在主板上。
   • 拧下所有散热管螺丝（通常为4颗），然后按顺序取下散热铜管。注意：CPU和GPU的散热管位置不要搞混。

步骤 5：移除主板和其他部件

你可以自由地移除主板和其他组件了。

1. 移除主板：

   • 拧下固定主板的螺丝（分布在主板四周）。
   • 小心地将主板从机身上抬起，注意不要拉扯到还连接着的排线（如屏幕排线、摄像头排线等）。
   • 在主板完全松动后,再断开这些排线。

2. 移除其他部件：

   • 无线网卡： 拧下固定天线螺丝，拔掉天线接头,再拧下网卡本身的螺丝即可取下。
   • 蓝牙模块： 通常插在主板的 mini PCIe 插槽上,直接拔出即可。
   • 屏幕： 这是最复杂的部分之一，通常需要拆开屏幕边框，断开排线，然后移除屏幕，除非有特殊需求,否则一般不建议新手自行拆解屏幕。

常见的升级方案

完成拆解后,你可以根据需要进行升级：

1. 内存升级： 支持 DDR3 1600MHz 内存，最大可升级至 16GB (8GB x 2),双通道性能提升明显。
2. 硬盘升级 (首选方案)：
   • 单硬盘方案： 将 2.5英寸硬盘更换为 SATA III 接口的固态硬盘，如三星 870 EVO,速度提升巨大。
   • 双硬盘方案 (强烈推荐)： 保留 2.5英寸硬盘作为数据盘，同时购买一块 mSATA 接口的固态硬盘作为系统盘，实现“双硬盘双系统”或“SSD+HDD”组合,兼顾速度和容量。
3. 无线网卡升级： 原装的 Intel Centrino 系列网卡性能一般，可以升级到支持 11ac 的双频无线网卡，如 Intel 7260/8260/9260，或者 Intel AX200 (支持 Wi-Fi 6),但需要考虑BIOS兼容性。
4. CPU 升级： X230 使用 BGA 封装的 CPU，理论上可以更换，但需要专业的焊接设备和技术，风险极高，强烈不建议普通用户尝试。
5. 屏幕更换： 如果屏幕损坏或想提升素质，可以更换为高分辨率的 1080P IPS 屏幕,色彩和细腻度会更好。

重新组装

组装过程与拆卸过程完全相反,请按照你之前拍摄的照片和分类好的螺丝进行。

• 关键点：
  • 确保所有排线都插紧,卡扣扣好。
  • 拧螺丝时，采用对角线顺序，力度均匀,不要一次性拧死。
  • 安装散热系统时，确保 CPU 和 GPU 与散热管接触良好，如果更换了硅脂,要均匀涂抹。
  • 最后装上电池，接上电源,开机测试。

希望这份详细的指南能帮助你顺利完成 ThinkPad X230 的拆机！祝你操作顺利！
