probook 4416s 拆机

⚠️ 重要提醒：拆机前必读

1. 静电防护：人体静电可能损坏精密的电子元件，请务必在拆机前触摸一下金属水管或暖气片等接地物体，释放静电，最好佩戴防静电手环。
2. 断电断连接：务必在完全关机并拔掉电源适配器后进行操作，如果笔记本有电池，强烈建议取出电池，以避免短路风险。
3. 准备工具：准备一套合适的螺丝刀（十字、一字）、塑料撬棒（非常重要，避免划伤外壳）、镊子和一个软布或磁吸垫（防止螺丝丢失）。
4. 拍照记录：在拆卸每一颗螺丝或部件前，用手机拍下照片，特别是排线连接处，以便后续安装时能准确还原。
5. 轻柔操作：笔记本外壳卡扣通常很紧，切勿使用蛮力，以免损坏卡扣或外壳，塑料撬棒是你的好朋友。
6. 注意螺丝长度：笔记本不同部位的螺丝长度可能不同，一定要分开放置，装回去时用错长度的螺丝可能会损坏主板或外壳。

第一步：准备工作

1. 将 ProBook 4416s 翻过来，背面朝上。
2. 取出电池,电池通常有两颗固定螺丝，拧下后即可将电池拔出。

第二步：拆卸后盖和内存/硬盘仓

ProBook 4416s 的后盖设计比较友好，通过几颗螺丝即可轻松取下，从而可以方便地升级内存和硬盘。

1. 拧下后盖螺丝：

   • 找到后盖上的所有螺丝,通常会有 3-4 颗 十字螺丝，它们分布在硬盘仓和内存仓旁边。
   • 注意：其中有一颗螺丝可能特别长，是用于固定光驱的，千万不要和后盖的螺丝搞混。
   • 将所有拧下的螺丝分门别类地放在软布上。

2. 撬开后盖：

   • 用塑料撬棒从后盖的缝隙处（通常是标签或缝隙较大的一端）轻轻插入。
   • 沿着边缘缓慢滑动,感觉有卡扣的地方轻轻用力将卡扣撬开，笔记本四周都有卡扣，需要耐心操作。
   • 完全撬开后,即可取下整个后盖。

3. 访问内部组件：

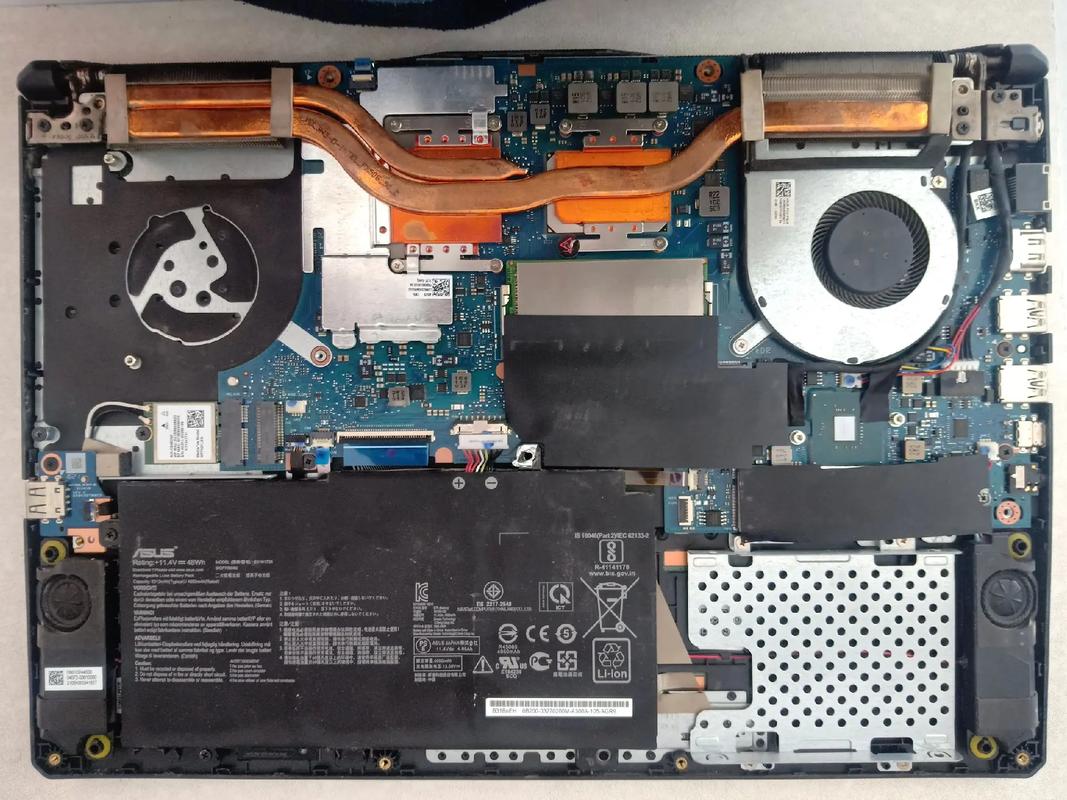

   • 取下后盖后,你可以清晰地看到：
     • 内存条 (RAM)：通常有 1-2 个插槽。
     • 硬盘仓：固定着一个 2.5 英寸的机械硬盘或固态硬盘。
     • 无线网卡：通常位于内存条旁边，通过天线和螺丝固定。
     • 散热风扇和散热铜管：这是核心的散热系统。

第三步：拆卸键盘和掌托 (C面)

如果你想清理风扇、更换主板或更换屏幕，就需要拆下键盘和掌托。

1. 拆卸掌托固定螺丝：

   • 翻转笔记本,正面朝上。
   • 在掌托（C面）的几个关键位置找到隐藏的螺丝：
     • 电池仓：打开电池仓，里面通常有 1-2 颗螺丝用于固定掌托。
     • 内存仓：打开后盖，在内存仓附近也可能有固定掌托的螺丝。
     • 转轴附近：在屏幕左右两个转轴的底部，可能各有一颗螺丝。
     • 其他标签下方：检查掌托上的标签（如 "ProBook" 标志），有时螺丝会隐藏在下面。
   • 拧下所有找到的掌托固定螺丝。

2. 断开排线：

   • 在掌托的边缘（通常是靠近转轴的一侧），你会找到连接到主板的排线，常见的有：
     • 触摸板排线：通常是一个很扁平的塑料条，连接器上有一个小卡扣，用指甲或撬棒轻轻挑起卡扣，然后水平拔出排线。
     • 电源按钮排线：有些型号的电源按钮是独立的，也需要断开。
   • 再次强调：拍照！ 记录下排线的连接方向和位置。

3. 撬开掌托：

   • 所有螺丝和排线都断开后,掌托应该已经松动。
   • 用塑料撬棒从掌托和屏幕边框的缝隙处轻轻插入,沿四周滑动，将卡扣一一撬开。
   • 小心地将掌托向上抬起,然后取下。

4. 拆卸键盘：


   （图片来源网络，侵删）
   • 掌托取下后,整个键盘就暴露出来了。
   • 键盘通过几个塑料卡扣固定在机身上,用撬棒从键盘的缝隙处轻轻向上撬，听到“咔哒”声就表示卡扣已经松开。
   • 将键盘向上抬起约 45 度角，你会看到连接到主板的 键盘排线。
   • 同样,挑起排线连接器的卡扣，小心地拔出排线。
   • 将键盘完全取下。

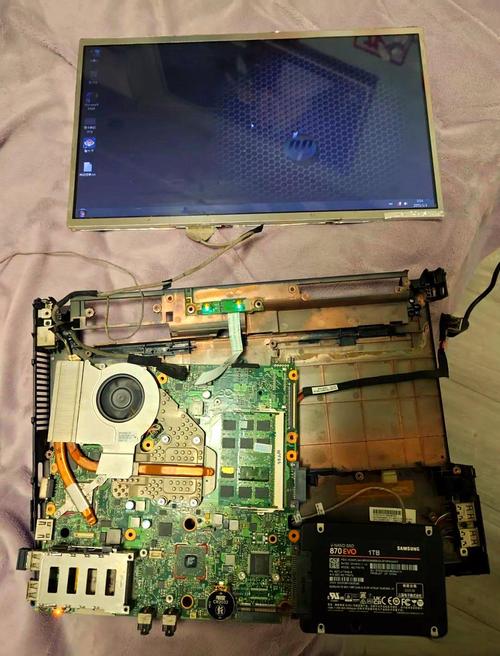

第四步：拆卸屏幕和主板 (可选)

这是最复杂的步骤,通常只在需要更换屏幕、主板或清理深层次灰尘时才进行。

1. 拆卸屏幕：

   • 将屏幕翻过来,背面朝你。
   • 拧下屏幕边框上的所有螺丝（通常在屏幕的上下边框）。
   • 用撬棒小心地撬开屏幕边框的卡扣,取下前后塑料边框。
   • 屏幕通过一根排线连接到主板,找到排线连接器，挑起卡扣，拔出排线，然后就可以将整个屏幕组件从机身上取下。

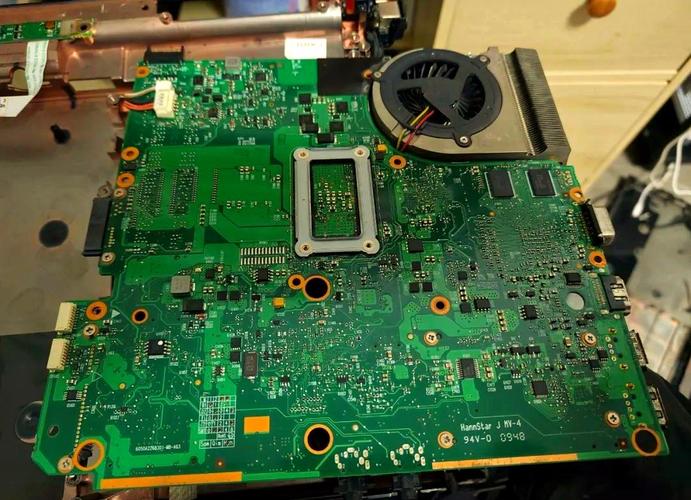

2. 拆卸主板：

   • 现在只剩下主板固定在机身上。
   • 拧下固定主板的全部螺丝。
   • 断开所有连接到主板的排线,包括：
     • 开机排线
     • USB 接口排线
     • 摄像头排线
     • 无线网卡天线（两根，通常标记为 "MAIN" 和 "AUX"，连接到网卡上）
   • 所有连接断开后,小心地将主板从机身上提起并取出。

第五步：清洁与安装

• 清洁：可以用软毛刷和吹气球清理风扇、散热鳍片和机壳内部的灰尘，对于顽固污渍，可以用棉签蘸少量酒精擦拭。
• 安装：安装过程与拆卸过程完全相反，请务必按照你之前拍摄的照片，将所有排线和螺丝正确归位，特别注意不要用错螺丝。

ProBook 4416s 的拆机设计对于一款商务本来说是比较合理的，后盖可以单独打开，便于日常维护，但深入拆解需要一定的耐心和细心。

拆机顺序回顾：

1. 关机断电，取出电池。
2. 拧下后盖螺丝，撬开后盖（可升级内存/硬盘）。
3. 拧下掌托固定螺丝，断开排线，撬开掌托。
4. 撬开键盘，断开键盘排线，取下键盘。
5. （可选）拆卸屏幕和主板。

希望这份详细的指南能帮助您顺利完成拆机！祝您好运！
