【重要提醒】拆机前必读
-
安全第一：
（图片来源网络，侵删）- 断电：务必将笔记本关机，然后拔掉电源适配器。
- 静电防护：人体静电可能会损坏精密的电子元件，请佩戴防静电手环，并确保手环夹在机箱的金属部分，如果没有手环，可以经常触摸金属水管或暖气片来释放静电。
- 工作环境：选择一个光线充足、干净、平坦的桌面，最好铺上软布或防静电垫，防止刮伤外壳和丢失螺丝。
-
准备工具：
- 螺丝刀：一套包含十字（PH0, PH1）和一字（M2.5, M3）的精密螺丝刀是必须的，E420 主要使用十字螺丝。
- 塑料撬棒/卡片：用于撬开卡扣，避免划伤外壳。
- 镊子：用于取放小的螺丝和连接器。
- 收纳盒：极其重要！ E420 的螺丝长短不一，且位置固定，请务必将不同位置的螺丝分门别类地收纳好，避免装回时装错导致内部结构损坏。
【拆机步骤详解】
我们将从外到内,由简到繁地进行拆解。
第一步：准备工作与移除外部部件
- 翻转笔记本：将 ThinkPad E420 翻过来，D面（底面）朝上。
- 移除电池：
- 找到电池的锁扣（通常是一个可以左右拨动的塑料片）。
- 将锁扣拨到“解锁”位置。
- 此时电池会自动弹起一部分,抓住电池的拉手，将其完全取出。这是拆机的第一步，也是最安全的一步。
第二步：拆下后盖所有螺丝
-
观察螺丝：仔细观察整个D面，你会发现很多螺丝，它们大致分为三类：
- 键盘/掌托固定螺丝：通常有 9 颗，分布在键盘区域的四周，有些可能被脚垫或标签盖住，需要用卡片或撬棒小心地撕掉脚垫才能看到。
- 内存仓盖螺丝：内存仓盖上有 2 颗螺丝。
- 硬盘仓盖螺丝：硬盘仓盖上有 2 颗螺丝。
- 其他固定螺丝：剩下的就是用于固定整个后盖的螺丝。
-
拧下所有螺丝：
（图片来源网络，侵删）- 使用合适的螺丝刀,将所有螺丝一一拧下并分类收纳。注意：键盘四周的螺丝通常比较长，而后盖边缘的螺丝较短，千万不要混淆！
第三步：分离后盖（最关键的一步）
E420 的后盖是靠卡扣固定的，而不是仅仅靠螺丝。
- 选择撬开点：从后盖边缘任意一个没有螺丝的缝隙开始，比如内存仓或硬盘仓的边缘。
- 小心撬开：将塑料撬棒插入缝隙，轻轻用力，你会听到“咔哒”一声，这是卡扣被分离的声音。
- 沿边缘移动：保持撬棒的角度，沿着边缘慢慢移动，逐一分离更多的卡扣。动作一定要轻柔、缓慢，不要用蛮力，否则很容易损坏卡扣或后盖。
- 完全分离：当所有卡扣都分离后，后盖就可以取下来了。注意：后盖和主板之间可能还连着几根天线线，不要直接把后盖完全拿走。
第四步：断开内部连接器并移除部件
现在你已经看到了笔记本的内部“五脏六腑”，接下来我们要逐一断开连接。
-
断开无线网卡天线：
- 找到无线网卡（通常在内存插槽附近，有两个金属触点）。
- 你会看到两根细小的白色或黑色的天线线,它们通过一个很小的金属卡扣固定在网卡上。
- 用指甲或镊子轻轻向上挑起卡扣,然后天线线就可以拔下来了。记住哪根连接在主天线（通常标有 "MAIN" 或 "2"）和副天线（标有 "AUX" 或 "1"），方便安装时还原。
-
移除硬盘：
（图片来源网络，侵删）- 拧下硬盘仓里的螺丝,硬盘会连同一个托架一起弹出。
- 拧下托架两侧的螺丝,将硬盘从托架中取出。
-
移除内存条：
拔开内存条两侧的卡扣,内存条会自动弹起一个角度，然后即可轻松拔出。
-
移除无线网卡：
- 拧下固定无线网卡的螺丝。
- 将无线网卡以约 45 度角拔出。
-
断开键盘排线：
- 找到键盘排线,它连接在主板上的一个插座上。
- 轻轻掀开插座上的黑色小卡扣（不要完全拔掉）。
- 用镊子夹住排线的末端,水平地将它从插座中拔出。
-
断开触摸板排线：
- 触摸板排线通常在键盘排线附近,也是通过一个类似的小卡扣固定。
- 用同样的方法,掀开卡扣，拔出排线。
-

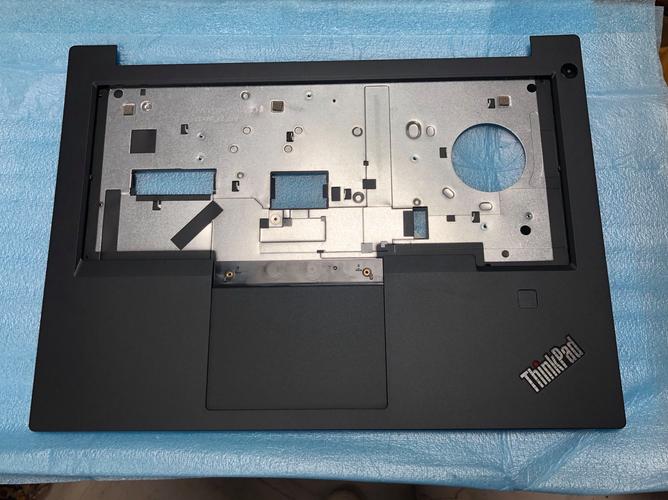

移除键盘和掌托：
- 键盘和整个掌托（包括触摸板）已经没有连接了。
- 从键盘上方（屏幕方向）轻轻向上抬起，然后将其向前滑动，就可以将整个键盘/掌托组件取下。

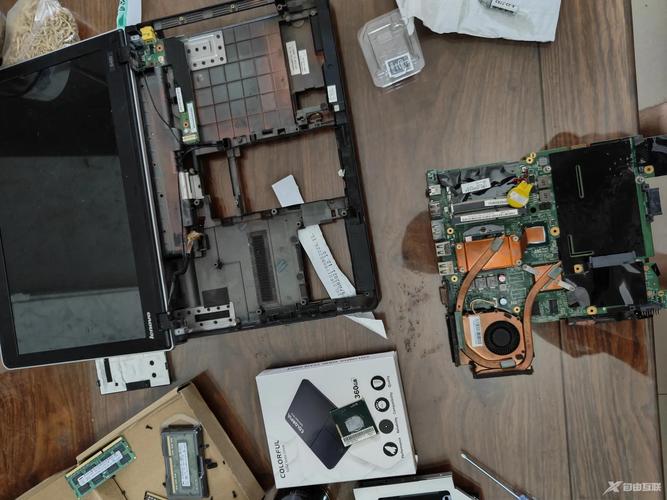

第五步：拆下散热风扇和主板（可选）
如果你需要清理风扇、更换硅脂或更换主板，这一步是必须的。
-
断开风扇电源：
找到散热风扇的电源线,拔掉它。
-
移除散热模组：
- 拧下固定散热模组的几颗螺丝（通常包括固定风扇和铜管的螺丝）。
- 先拧下固定风扇的螺丝,然后拧下连接在CPU和GPU上的散热铜管螺丝。
- 小心地取下整个散热模组。注意：CPU和GPU可能还粘在散热片上，不要强行分离，轻轻左右晃动即可取下。
-
断开主板其他连接：
在主板边缘,你可能会看到连接USB接口、指示灯等的排线，需要全部拔掉。
-

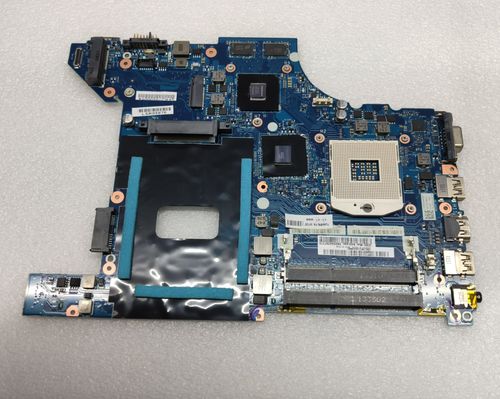

移除主板：
- 拧下固定主板的全部螺丝（通常分布在主板四角）。
- 小心地抬起主板的一侧,然后将其从机箱中滑出。
【清洁、升级与安装】
- 清洁：用软毛刷和吹气球（皮老虎）清理风扇和散热片上的灰尘，如果灰尘顽固，可以用棉签蘸少量高浓度酒精擦拭。
- 更换硅脂：如果更换了散热模组或硅脂已经干裂，需要用无水酒精和纸巾擦掉CPU/GPU上的旧硅脂，然后在核心上涂抹薄薄一层新的硅脂。
- 安装：安装过程与拆解过程完全相反，请务必按照相反的顺序进行。 特别注意：
- 螺丝归位：将不同长度的螺丝安装回原位。
- 排线方向：所有排线在插入前要确认方向正确，插入后要确保卡扣扣紧。
- 天线连接：无线天线一定要接对，否则信号会很差。
- 最后检查：在合上后盖之前，最好先通电开机，测试一下所有功能（屏幕、键盘、触摸板、USB等）是否正常，然后再进行最后一步。
拆机 ThinkPad E420 并不难，只要有耐心、细心，严格按照步骤操作，完全可以成功，祝你拆机顺利！
