【重要警告】
（图片来源网络，侵删）
- 安全第一： 在拆解前，务必拔掉所有电源线（交流电源适配器和电池），即使拔掉电源，设备内部的大容量滤波电容在断电后仍可能储存高压电，非常危险，如果不熟悉电容放电，请勿深入操作电源部分。
- 保修失效： 拆解会立即使设备失去官方保修资格。
- 损坏风险： D100 是精密的机械和电子设备，错误的操作可能导致外壳划伤、塑料卡扣断裂、线缆拉断、电路板损坏等。非专业人士请谨慎操作。
- 静电风险： 人体静电可能损坏敏感的电子元件（如 IC、MOSFET），操作前请触摸接地金属体释放静电，并尽可能佩戴防静电手环。
- 目的明确： 拆解通常是为了深度清洁、维修（如更换磁头、主导轴电机、皮带、开关等）或研究，如果只是简单清洁，通常不需要完全拆解。
第一部分：准备工作
-
工具清单：
- 小型十字螺丝刀 (PH0, PH1)： D100 大量使用小型十字螺丝。
- 小型一字螺丝刀： 用于撬开塑料卡扣或拆卸某些固定件。
- 精密镊子： 夹取小螺丝、垫圈、弹簧等小零件。
- 塑料撬棒/薄片： 用于撬开塑料外壳，避免划伤，信用卡或旧手机卡可以临时替代。
- 小型容器： 分类存放拆下的螺丝和零件，避免混淆。
- 防静电手环（可选但推荐）： 防止静电损坏。
- 工作台： 干净、宽敞、光线充足。
- 设备手册/图纸（如有）： 极大帮助理解内部结构。
-
环境准备：
- 在干净、平整的桌面上进行。
- 确保周围没有宠物或小孩干扰。
- 准备好记录,可以用手机拍照记录每一步的拆卸顺序和零件位置。
第二部分：拆解步骤概览
D100 的结构大致分为：顶盖/前面板组件、底座/后面板组件、核心机芯（机械部分）、电路板组件。
步骤 1：初步准备
- 将 D100 正面朝上放置。
- 拧下所有可见的外部螺丝,特别注意：
- 两侧手柄/把手 下的螺丝。
- 后面板 的所有螺丝。
- 前面板（显示屏和按键区域）周围的螺丝，有些螺丝可能隐藏在橡胶脚垫或标签下面。
- 底部 的所有螺丝。
- 注意： 螺丝长度可能不同，务必分类存放！
步骤 2：分离顶盖/前面板
- 这是关键且容易损坏的一步,D100 的外壳通常由塑料卡扣和少量螺丝固定。
- 使用塑料撬棒,沿着外壳的接缝处（通常是前面板与顶盖、前面板与侧板的接缝）轻轻撬动。
- 从 后面板 开始撬，因为后面板通常没有连接线缆，逐步向前移动，听到“咔哒”声就是卡扣被松开。
- 小心： 在撬到前面板区域时，动作要格外轻柔，前面板通过扁平电缆连接到主电路板，绝对不能强行拉扯。
步骤 3：断开内部连接器
- 一旦顶盖或前面板被抬起,你会看到内部的各种连接器，主要包括：
- 扁平电缆： 连接前面板显示屏、按键到主逻辑板。
- 电源连接器： 连接电源板或电池盒。
- 电机驱动线缆： 连接到主导轴电机、带盘电机等。
- 音频/磁头线缆： 连接到音频处理板和磁头组件。
- 传感器线缆： 如带端传感器、磁带检测传感器等。
- 断开方法：
- 扁平电缆： 小心地将连接器上的卡扣拨开，然后垂直拔出电缆。不要直接拉扯电缆本身。
- 其他线缆： 通常有锁扣，按下锁扣后拔出。
- 拍照记录！ 在拔下每个连接器前，用手机拍下它的位置和方向，以便后续安装。
步骤 4：移除顶盖/前面板组件
- 确认所有连接器都已断开后,就可以将顶盖或前面板组件完全取下。
步骤 5：暴露核心部件
- 取下顶盖后,你将看到 D100 的“内脏”：

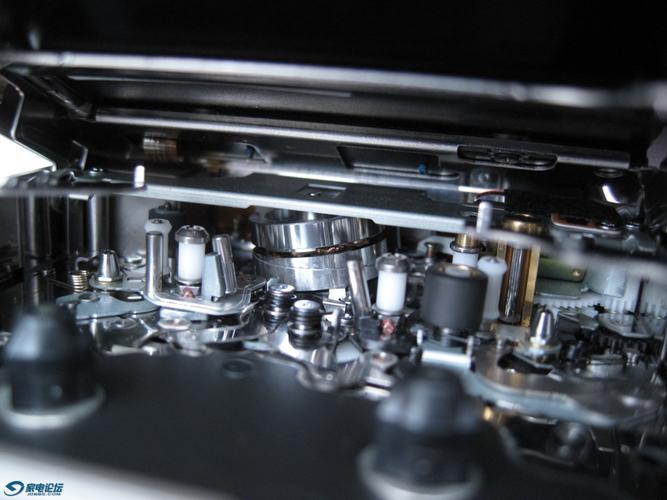

- 核心机芯： 这是 DAT 录音机的心脏，包括磁头、主导轴、压带轮、带盘等精密机械部件，通常由几颗螺丝固定在底座上。
- 电路板：
- 主逻辑板： 位于机芯后方，是设备的大脑。
- 音频板： 通常位于机芯下方或侧面，负责模拟和数字音频处理。
- 电源板： 通常在设备后方或侧面，负责将外部电压转换为设备所需的各种电压。
- 屏蔽罩： 金属罩，覆盖在电路板上方，用于防止电磁干扰，通常由几颗螺丝固定。
步骤 6：深入拆解（可选）
- 移除屏蔽罩： 拧下固定螺丝即可取下。
- 移除电路板： 根据你的目的，可能需要移除特定电路板，注意它们下面的连接器。
- 移除核心机芯： 这是最复杂的部分，通常需要先断开所有连接到机芯的线缆和杠杆，然后拧下固定机芯的螺丝，才能将其从底座上取出。强烈建议在拆解机芯前，在网上寻找专门的 D100 维修手册或视频教程，因为其结构非常复杂。
第三部分：常见拆解目的与注意事项
-
目的 1：深度清洁
（图片来源网络，侵删）- 重点： 磁头、主导轴、压带轮、路径。
- 方法： 不需要完全拆开机芯，取下顶盖后，用棉签和纯酒精（异丙醇）清洁磁头和主导轴，用软刷清理带盘和路径上的灰尘碎屑。
- 注意： 避免酒精接触到电路板和橡胶部件。
-
目的 2：更换磁头
- 难度： 高。
- 方法： 需要将整个机芯从设备中拆出，磁头通常通过一个金属支架固定，需要拧下支架的螺丝才能取下旧磁头，安装新磁头时，需要精确对准位置，并调整方位角，这需要专业工具和知识。
-
目的 3：更换皮带
- 难度： 中等。
- 方法： 需要拆开机芯，找到驱动带盘或收带盘的橡胶皮带，取下旧皮带，安装新皮带，注意皮带的走向。
-
目的 4：维修电路板
- 难度： 高（需要电子维修技能）。
- 方法： 找到故障的元件（如电解电容、IC芯片等），使用热风枪或电烙铁进行拆卸和更换，注意静电防护。
第四部分：重新组装
- 重新组装是拆卸的逆过程,但需要更加小心。
- 清洁检查： 确保所有部件和安装位置干净无尘。
- 预连接： 在将电路板或机芯固定到机箱前，先将所有连接器接好。
- 对准： 确保机芯、外壳等部件完全对位，避免强行安装导致损坏。
- 上螺丝： 按照与拆卸相反的顺序上好所有螺丝。不要一次性拧紧，应交叉、分步地将所有螺丝拧到轻微紧固，然后再逐一拧紧，以确保外壳平整，不会变形。
- 功能测试： 在完全合上外壳前，可以先通电进行基本功能测试（如加载/弹出磁带、观察电机运转、检查显示屏等），如果一切正常，再合上外壳并拧上最后几颗螺丝。
总结与建议
索尼 D100 是一台设计精良的机器，拆解它就像“拆解一件艺术品”，如果你没有相关的经验和工具，强烈建议将深度维修工作交给专业的音频维修工程师，他们有专业的工具、丰富的经验和维修手册，能最大程度地保证设备安全。
（图片来源网络，侵删）
如果你只是想进行简单的维护（如清洁磁头、消磁），有很多在线教程可以指导你，通常无需拆机。
希望这份详细的指南对你有帮助！祝你操作顺利。
