努比亚z11 mini拆机，内部做工如何？

⚠️ 重要警告与风险提示

拆机有风险，操作需谨慎！

1. 失去官方保修：一旦拆机，你的手机将立即失去官方保修资格。
2. 损坏设备：操作不当可能导致屏幕碎裂、排线拉断、螺丝孔滑丝、主板短路等永久性损坏。
3. 数据安全：虽然不涉及刷机，但物理操作也可能导致数据丢失。强烈建议在拆机前备份所有重要数据。
4. 静电风险：人体静电可能精密电子元件造成不可逆的损伤，建议佩戴防静电手环，并在干燥、洁净的环境下操作。
5. 螺丝识别：Z11 mini 的螺丝长短不一，必须分开放置并做好标记，装错可能导致屏幕压坏或内部结构顶坏。

拆机工具准备

你需要准备以下工具,越专业越好：

• 必备工具：
  • 螺丝刀套装：需要包含 PH000# 和 PH00# 的十字螺丝刀（用于主板和屏幕排线螺丝），以及 Pentalobe 螺丝刀（用于屏幕边框螺丝，如果有的话）。
  • 撬棒/撬片：塑料材质，用于撬开屏幕和后盖，避免划伤机身。
  • 镊子：尖头和弯头各一把，用于夹取小螺丝和排线。
  • 吸盘：用于吸附和分离屏幕。
• 强烈推荐：
  • 热风枪或吹风机：用于软化屏幕边框的胶水，大幅降低撬屏难度和碎屏风险。
  • 防静电手环：保护主板敏感元件。
  • 螺丝盘/磁吸垫：用于分类存放不同规格的螺丝，防止混淆。

努比亚 Z11 Mini 拆机步骤详解

第一阶段：准备工作与后盖拆卸

1. 关机并取卡针：将手机关机，用取卡针顶出 SIM 卡托。
2. 拆卸后盖螺丝：
   • 在手机背部的摄像头下方,有一个隐藏的 五角梅花形 Pentalobe 螺丝。
   • 使用对应的 Pentalobe 螺丝刀将其拧下。
   • 在这个螺丝周围,通常还有 2-3个十字螺丝，长短不一，请务必分开放置。
3. 加热后盖边缘：
   • 使用热风枪（调至中低档，约 150-180°C）或吹风机（热风档），沿着手机背部的边缘均匀加热 1-2 分钟，目的是软化后盖与中框之间粘合的胶水。
   • 注意：加热要均匀，避免局部过热损坏屏幕或电池。

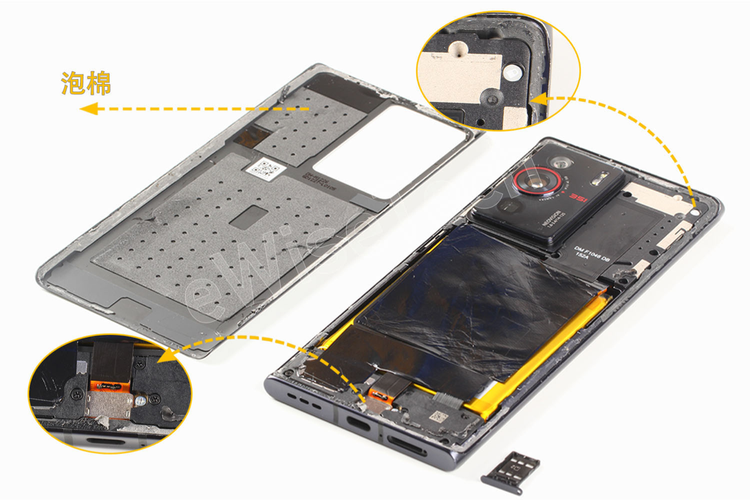

4. 撬开后盖：
   • 在 USB-C 接口或音量键附近，用薄撬片小心地插入后盖和中框的缝隙。
   • 配合吸盘,轻轻向上拉，同时用撬片沿着边缘缓慢滑动，将后盖完整地分离下来。
   • 后盖是粘合的,需要耐心和技巧，切勿使用蛮力。

第二阶段：断开电池与拆卸主板

1. 断开电池连接：
   • 后盖取下后,你会看到电池排线连接在中框顶部的主板上。
   • 用镊子轻轻挑起电池排线锁扣,然后小心地将排线从主板上拔下。这是最关键的一步之一，操作不当可能导致电池损坏或主板短路。
2. 拆卸主板螺丝：
   • 主板上固定着多个十字螺丝,长短不一，请仔细分类。
   • 通常包括：
     • 固定主板的螺丝。
     • 固定摄像头、听筒、指纹识别器等组件的螺丝。
     • 屏幕排线连接器上的固定螺丝（通常很小）。
3. 断开其他排线：
   • 在取下主板之前,需要断开所有连接到主板的排线，包括：
     • 屏幕排线（位于顶部，有金属屏蔽罩）。
     • 摄像头排线。
     • 音量键和电源键排线（通过柔性电路板连接）。
   • 每个排线都有锁扣,用镊子挑开即可拔出，切勿直接拉扯排线。
4. 取出主板：

   所有螺丝拧下、所有排线断开后，即可将主板从中框中完整取出。

第三阶段：分离屏幕与中框

1. 拆卸屏幕排线屏蔽罩：

   屏幕排线连接器上通常有一个小金属屏蔽罩,用小螺丝刀拧下固定它的螺丝。

2. 断开屏幕排线：

   挑开屏幕排线的锁扣,将其从主板上完全分离。


   （图片来源网络，侵删）
3. 拆卸屏幕固定支架：

   屏幕被几个塑料卡扣和螺丝固定在中框上,需要用撬片小心地撬开这些卡扣，并拧下固定螺丝。

4. 分离屏幕：
   • 这是拆机过程中风险最高的一步。
   • 再次使用热风枪均匀加热屏幕边框,软化与中框粘合的胶水。
   • 用吸盘吸附屏幕,配合薄撬片，从屏幕顶部（通常是听筒位置）开始，非常缓慢、小心地向下分离屏幕和中框。
   • 由于屏幕非常脆弱,用力不均或操作过猛都可能导致屏幕碎裂。

拆机后可以做什么？

完成拆机后,你可以进行以下操作：

1. 更换电池：这是最常见的拆机原因，原厂电池老化后，可以更换为全新的原装或第三方电池。
2. 更换屏幕总成：如果屏幕碎裂或失灵，可以购买新的屏幕总成（包含外屏玻璃和显示屏）进行更换。
3. 深度清洁：清理中框和主板上的灰尘、氧化层等，特别是充电接口。
4. 升级或维修相机：更换损坏的摄像头模组。
5. 更换后盖：更换划痕严重或喜欢的颜色后盖。
6. 探索内部结构：出于学习或兴趣，了解手机的内部构造。

组装与注意事项

组装过程是拆机的逆向操作,请遵循以下原则：

1. 清洁所有接口：在重新连接排线前，用无水酒精棉签清洁排线和接口，确保无灰尘和氧化。
2. 螺丝归位：将所有长短不一的螺丝拧回原位，拧螺丝时力度要适中，避免滑丝。
3. 排线连接到位：确保所有排线完全插入并锁好扣位。
4. 贴合屏幕：重新安装屏幕时，确保对准边框，然后均匀按压，让胶水重新粘合牢固。
5. 最后连接电池：在所有步骤完成后，最后连接电池排线。
6. 测试功能：装好螺丝和后盖前，先开机测试屏幕、触摸、摄像头、指纹、按键等所有功能是否正常。

希望这份详细的指南能帮助你顺利完成努比亚 Z11 mini 的拆机工作！祝你好运！
