Dell灵越15 3521拆机内部结构如何？

以下是详细的 Dell Inspiron 15 3521 拆机步骤、注意事项以及清灰/升级指南。

重要提示：开始之前

1. 断开所有连接： 关闭电脑，拔掉电源适配器，并移除电池（如果可拆卸），对于这款型号，电池通常是内置的,但第一步仍然是拔掉电源。
2. 防静电： 在拆机前，请触摸金属物体以释放身体静电，避免静电损坏内部精密元件,最好在防静电工作垫上进行操作。
3. 准备工具： 你需要一套小型螺丝刀（十字和一字）、塑料撬棒（非常重要，避免划伤外壳）、镊子等。
4. 记录拍照： 拆卸过程中，对每个步骤进行拍照，特别是螺丝的位置和排线的连接方式,以便后续安装。
5. 注意螺丝长度： 这款笔记本的螺丝长度不同，务必分开放置，装回去时用对螺丝,否则可能会损坏外壳或主板。

第一步：拆卸后盖

这是最直接的一步，因为 3521 的设计是后盖整体开启。

1. 将电脑翻转过来，Dell Logo朝上。
2. 卸下所有后盖螺丝： 仔细观察后盖，你会看到一圈螺丝。注意： 其中有一颗或两颗螺丝可能隐藏在脚垫下面，需要用撬棒小心地撬开脚垫才能看到,把这些长短不一的螺丝分开放置。
3. 用塑料撬棒分离后盖： 从后盖边缘（通常是散热口或标签附近）找一个缝隙，将撬棒插入，慢慢划开整个后盖的卡扣，动作要轻柔，均匀用力,避免撬断卡扣。

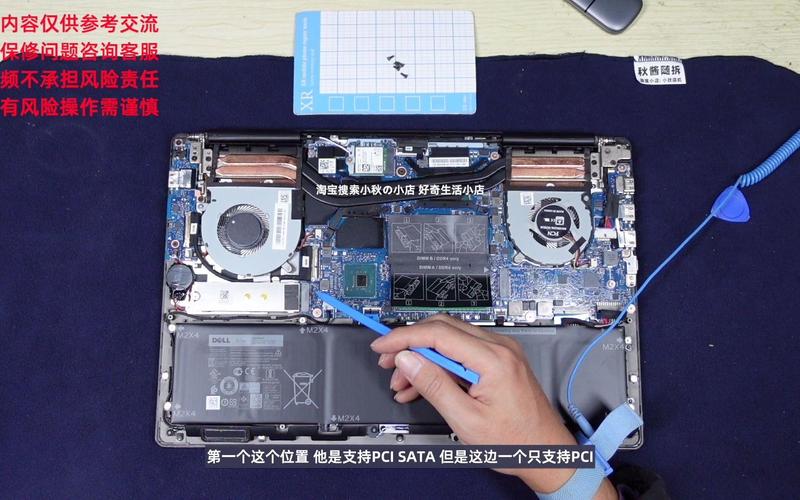

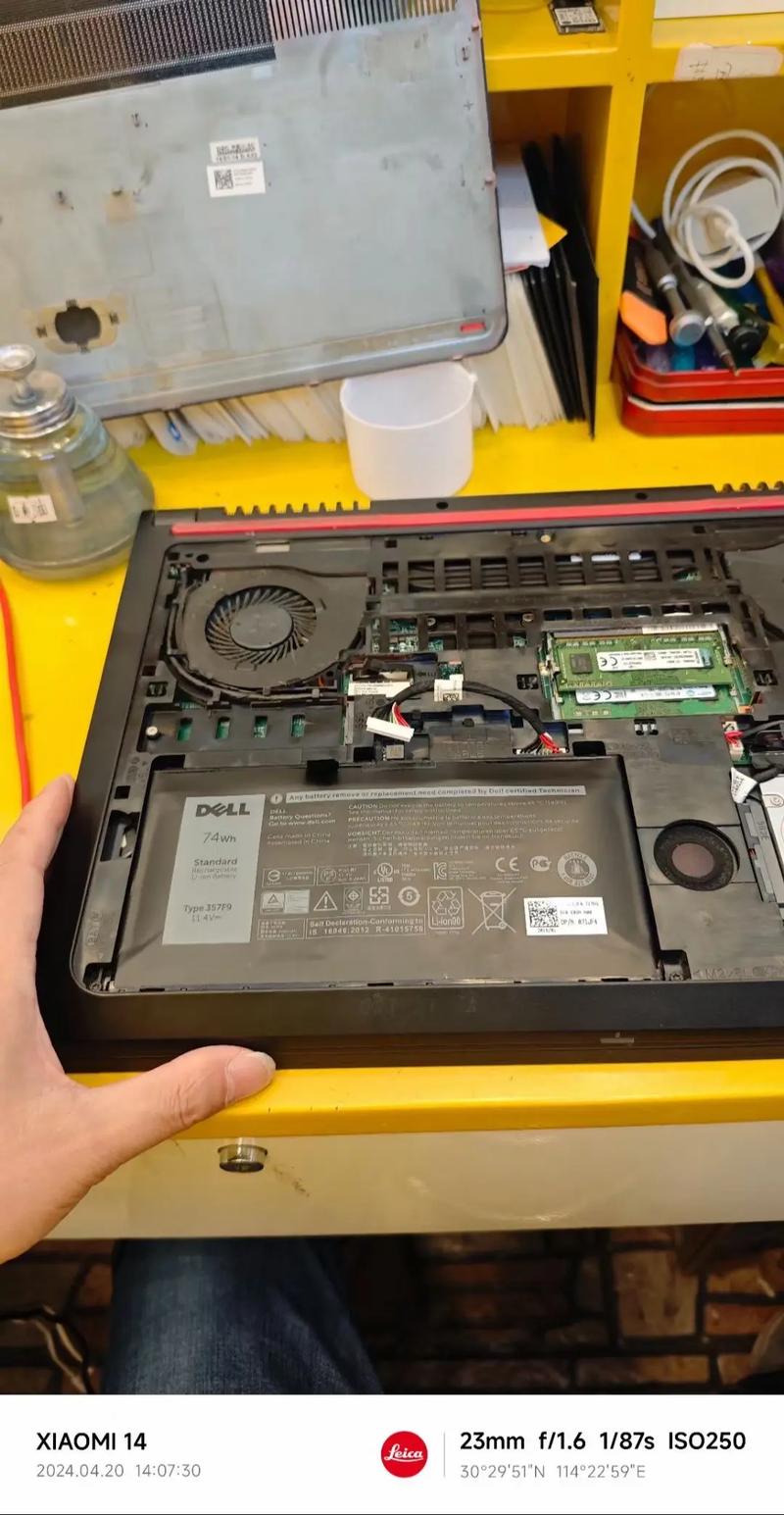

4. 取下后盖： 所有卡扣松开后，后盖就可以轻松取下了，你将看到内部的主板、内存、硬盘、散热风扇等所有组件。

第二步：核心部件操作（清灰/升级）

取下后盖后,你就可以进行清灰或升级了。

A. 清理风扇和散热模组

这是拆机最主要的目的之一。

1. 找到散热模组： 你会看到一个铜色的散热片连接着风扇和热管,它覆盖在CPU和GPU芯片上。
2. 断开风扇电源： 找到连接风扇的扁平排线，小心地向上拔下（通常是先解锁卡扣，再拔出）。
3. 卸下散热模组螺丝： 散热模组通常由2-4颗螺丝固定。同样，这些螺丝可能长短不一，务必记住位置。
4. 取下散热模组： 拧下螺丝后，就可以轻轻取下散热模组。注意： 模组下面可能还粘着旧的硅脂，不要用力拉扯，以免损坏CPU/GPU针脚。
5. 清理灰尘：
   • 风扇： 用棉签或小刷子清理扇叶上的灰尘，也可以用吹气球（皮老虎）吹，但不要用嘴吹,以免潮湿。
   • 散热鳍片： 用吹气球强力吹出散热鳍片之间的积灰，如果灰尘很顽固，可以用吸尘器吸，但要小心不要碰到 fins。
6. 涂抹硅脂： 在CPU和GPU的核心（金属盖）上，挤上米粒大小的一滴新的硅脂,用塑料片或刮刀均匀涂抹成薄薄一层。
7. 安装散热模组： 按照相反的步骤装回。务必确保螺丝按照正确的顺序和力度拧紧，以保证散热效果。

B. 升级内存

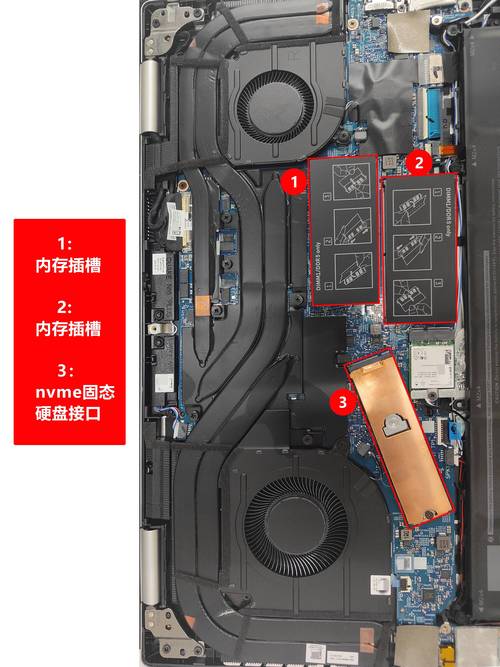

1. 找到内存插槽： 内存条通常位于一个可拆卸的小盖板下，或者直接暴露在主板上，对于3521,通常是直接可见的。
2. 打开内存两侧卡扣： 你会看到内存条两端各有一个小卡扣，向外掰开这两个卡扣,内存条会自动弹起一个角度。
3. 取出内存条： 将内存条以倾斜的角度拔出。
4. 安装新内存： 将新内存条的缺口对准主板插槽的凸起，以约45度角插入，然后向下按压，直到两侧卡扣自动“咔”一声扣住。

C. 升级硬盘/加装固态硬盘

1. 找到硬盘位： 硬盘通常被一个金属支架固定着。
2. 断开硬盘排线： 拔掉连接硬盘的数据和电源排线。
3. 卸下硬盘支架： 拧下固定支架的螺丝,将整个硬盘连同支架一起取出。
4. 更换硬盘： 将新硬盘（或SSD）安装到原来的支架上,拧好螺丝。
5. 连接排线： 将排线重新连接到新硬盘上。注意方向，通常排线上有防呆设计，插不进去就是方向反了。

D. 无线网卡更换

1. 找到无线网卡： 它通常有两个天线连接着,位于内存插槽附近或角落里。
2. 断开天线： 小心拔下两根细小的天线（白色和黑色）,记住哪根连接哪个接口。
3. 卸下网卡： 拧下固定网卡的螺丝,网卡会以一个角度从插槽中滑出。
4. 安装新网卡： 将新网卡对准插槽，以相同的角度插入，拧上螺丝,然后连接天线。

第三步：重新组装

1. 检查内部： 在装上后盖前，确保所有部件都已正确归位，没有遗留下的螺丝、工具或碎屑。
2. 盖上后盖： 对准后盖的位置，轻轻按压,确保所有卡扣都扣合到位。
3. 拧上所有螺丝： 将之前分好类的螺丝全部拧回。务必使用正确的螺丝，并适度拧紧，不要过力。
4. 连接电源： 先不要装回电池（如果可拆卸）,连接电源适配器。
5. 开机测试： 开机进入BIOS，检查各项硬件（内存、硬盘）是否被正确识别，如果能正常进入系统,说明安装成功。
6. 安装系统驱动： 如果更换了硬盘，需要重装操作系统，之后,去Dell官网根据你的服务标签下载并安装所有必要的驱动程序。

总结与注意事项

• 难度： 简单,适合新手DIY。
• 最大挑战： 区分长短不一的螺丝和小心地撬开后盖的卡扣。
• 清灰效果： 对于散热不佳的问题,清灰和更换硅脂效果显著。
• 升级潜力： 支持 DDR3 内存和 2.5英寸SATA硬盘/SSD，升级成本较低,能有效提升电脑的流畅度。

希望这份详细的指南能帮助你顺利完成拆机！祝你操作顺利！
