APC BK650 UPS拆机后内部有何玄机？

⚠️ 重要安全警告：在开始之前，请务必阅读并理解以下内容！

1. 高压危险！ UPS 内部即使在未连接市电的情况下，也可能储存着足以致命的高压电，尤其是在大电容上。绝对不要在未放电的情况下触碰任何电路元件。
2. 断电并放电： 拆机前，务必将 UPS 从墙上插座拔下，并且最好再按一下开机键，消耗掉内部电池的剩余电量，为了确保安全，可以用一个额定功率大于 UPS 的（60W-100W）的电阻（或灯泡）连接到 UPS 的输出端，持续开机放电半小时以上，直到 UPS 完全无法启动为止。
3. 电容放电： 即使 UPS 断电且电池已取下，主电路板上的大容量滤波电容（通常是几个圆柱形的，直径和高度都比较大）仍可能储存高压。必须使用带绝缘手柄的螺丝刀或专用放电工具，将这些电容的两个引脚短路，进行彻底放电。 你会看到火花并听到“啪”的声音,放电完成后需等待几分钟并用万用表电压档确认电压已接近零。
4. 风险自负： 拆机操作存在风险，包括电击、损坏设备等，如果您没有相关的电子知识和操作经验，强烈建议不要自行拆机，特别是当您只是想更换电池时，可以直接购买原装或兼容电池组进行更换,这通常更安全。

APC BK650 拆机步骤详解

第一步：准备工作

• 工具：
  • 十字螺丝刀（通常是 PH2 或 PH0,请根据实际情况准备）
  • 一套精密螺丝刀（可能需要小号的内六角或十字螺丝刀）
  • 塑料撬棒（避免划伤外壳）
  • 万用表（用于测量电压和最终确认电容放电）
  • 绝缘手套（可选,但推荐）
  • 带绝缘手柄的螺丝刀（用于放电）
  • 工作台,良好的光线。
• 环境： 选择一个干燥、宽敞、安全的地方。
• 心态： 保持耐心和细心,记录下每一步。

第二步：外壳分离

BK650 的外壳通常由上下两部分通过塑料卡扣和螺丝固定。

1. 移除所有可见的螺丝： 将 UPS 翻过来，底部通常会找到几颗固定外壳的十字螺丝,把它们全部拧下来并妥善保管。
2. 分离卡扣： 拧下螺丝后，用塑料撬棒沿着外壳的接缝处小心地撬开，侧面和后部会有一些塑料卡扣，轻轻施力，听到“咔哒”声就意味着卡扣已经分离。

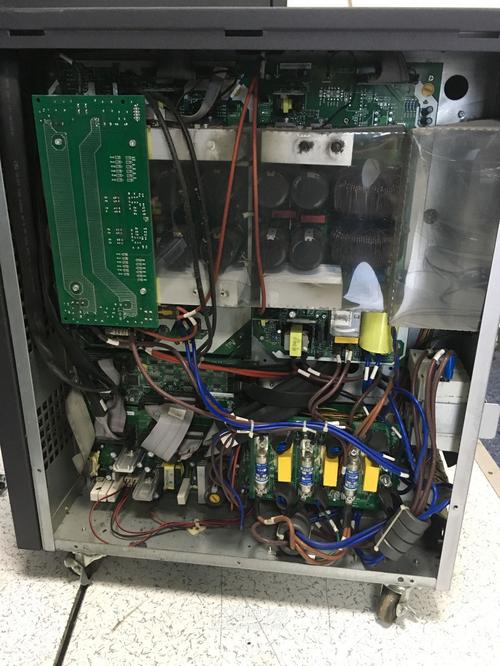

3. 打开外壳： 当所有卡扣都松开后，就可以将上半部分或下半部分的外壳取下了。注意： 打开后，你会看到内部结构，包括一块大的电路板、电池组、风扇和变压器等。绝对不要用手触摸任何金属部分或元件引脚。

第三步：内部结构与部件识别

打开外壳后,你将看到以下主要部件：

1. 电池组： 通常位于 UPS 的底部或后部，由两节或四节 12V 的密封铅酸电池串联组成（对于 BK650，通常是两节 12V 电池串联成 24V 系统）,它们被一个塑料电池架固定。
2. 主控制板： 这是 UPS 的“大脑”，上面集成了控制芯片、继电器、充电电路、逆变电路等，电路板上有很多元件，包括：
   • 变压器： 用于升压和降压,提供不同电压。
   • 继电器： 用于在市电、电池和输出之间切换。
   • 电容： 滤波和储能，特别是那几个大圆柱形电容，是高压危险源！
   • 散热片： 上面通常安装着功率管（如 MOSFET 或 IGBT）,用于逆变。
   • 接线端子： 连接电池、市电输入线和输出线的端子。
3. 风扇： 用于给内部元件散热,特别是功率管和变压器。
4. 状态指示灯和蜂鸣器： 位于前面板,由电路板控制。

第四步：断电与彻底放电（再次强调！）

这是最关键的一步,请务必严格执行。

1. 确认 UPS 已从市电拔下。
2. 取出电池组： 找到连接电池组的接线端子，通常有红色（正极）和黑色（负极）的线，用螺丝刀或直接拔开连接器，将电池组与电路板分离。电池已经不在电路里了。
3. 对主电容放电：
   • 找到电路板上最大的那几个圆柱形电容,它们通常靠近功率管和变压器。
   • 将万用表调到直流电压档（如 50V 或 200V 档），测量电容两端的电压,确认是否还有残留电压。
   • 使用带绝缘手柄的螺丝刀，将电容的两个引脚（正负极）用力短路一下,你会看到明显的火花。
   • 等待几分钟后，再次用万用表测量电压，确保读数已降至 1V 以下。重复此过程，直到确认电容完全放电。

第五步：进行你的操作（如更换电池）

内部已经安全,你可以进行你想要的操作了。

• 更换电池：
  1. 记下旧电池的型号（通常是 "APC RBCxx"，如 RBC2, RBC7 等）、电压（12V）和容量（通常是 7Ah 或 9Ah）。
  2. 购买相同规格的新电池组,最好是品牌兼容的。
  3. 将新电池放入电池架，按照原来的正负极连接好接线端子,确保牢固。
• 清洁风扇： 如果风扇噪音大或有灰尘,可以用小刷子或吹气球清理灰尘。
• 检查电路板： 如果有维修目的，可以仔细检查电路板是否有明显的烧毁痕迹、鼓包电容或元件脱焊。

第六步：重新组装

1. 确保所有连接都正确无误,特别是电池线。
2. 将上半部分的外壳对准下半部分，轻轻按压，让卡扣“咔哒”一声复位。
3. 拧回之前取下的所有螺丝。

第七步：测试

1. 将 UPS 连接墙上的插座，充电至少 8-12 小时。
2. 充电完成后，拔掉市电插头，看 UPS 是否能正常切换到电池供电,并且能正常给连接的设备供电。
3. 检查前面板的状态指示灯是否正常。

总结与建议

• 为什么拆机？ 如果只是为了换电池，很多型号的 BK650 的电池组是模块化的，可以直接从外面通过螺丝或卡扣打开电池仓更换，不需要拆开整个 UPS 的外壳，这要安全得多，请先查阅你的 BK650 的说明书,看是否支持外部更换电池。
• 如果非要拆机： 严格按照上述安全步骤操作，特别是放电环节，宁可多放几次,也不能掉以轻心。
• 寻求专业帮助： 如果你对电路不熟悉，或者拆机后发现情况复杂，最好停止操作，联系 APC 的官方售后或专业的电子产品维修人员。

希望这份详细的指南能帮助你安全地完成拆机操作,祝你顺利！
